带圆柱接头的L型锻制安装基座结构

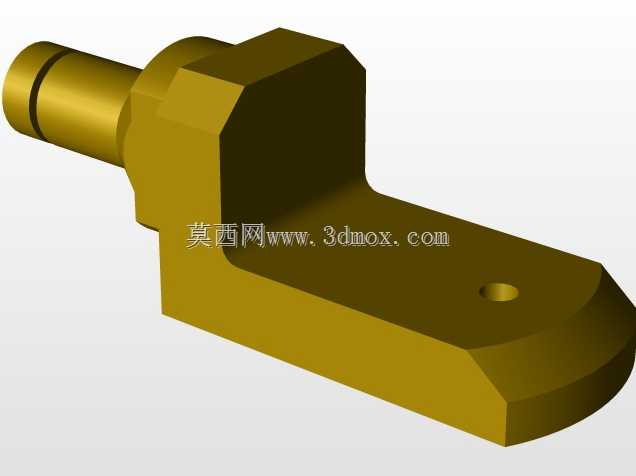

　　这类带圆柱侧伸接头的L型锻制基座，在轻工装配线的气动回路固定场景里十分常见，不少中小型装配工位的气路分支固定都会用到这类结构件。从实际使用场景来看，它主要承担两个核心作用：一是作为气路快插接头的承载基体，侧伸的圆柱段加工有环形卡槽，刚好适配标准气动软管的快插锁紧结构，不需要额外加装接头座就能直接对接外径匹配的气动软管，省去了额外转接件的装配误差累积；二是作为工位小型检测元件的安装支撑，底座平面的沉孔可以直接穿装内六角螺栓，固定在铝型材工位架的T型槽上，支撑面的垂直立面可以用来安装微型光电传感器或者小型行程开关，给工位上的工件到位检测提供稳定的安装基准。

　　从设计思路上看，整体采用锻造成型的毛坯再做机加工，是因为这类零件在工位上会长期承受气路插拔的径向力，还有传感器走线带来的轻微拉扯，铸件的内部缩松缺陷容易在长期受力下出现开裂，锻件的金属纤维流向顺着零件的L型轮廓分布，抗疲劳强度比切削成型的整块坯料要高不少，材料利用率也能提升四成左右。侧伸圆柱段的两道环形槽，尺寸是严格对照常用气动快插接头的密封槽规格做的，槽的边缘做了0.2mm的圆角过渡，避免插拔软管的时候割伤软管内壁的密封层，圆柱段的端面做了15度的倒角，方便软管插入的时候自动对中，不会因为端面毛刺顶坏软管内的密封胶圈。

　　底座部分的轮廓做了圆弧收边，不是直角结构，一方面是锻造拔模的时候更容易出模，减少锻模的磨损，另一方面在工位安装的时候，不会因为尖锐的直角划伤操作人员的手臂，也避免和相邻的走线槽产生干涉。底座上的安装沉孔位置，距离立面的尺寸是经过核算的，刚好能让M4内六角螺栓的拧紧工具有足够的操作空间，不会因为离立面太近导致套筒无法套入螺栓头。沉孔的深度刚好能把螺栓头完全埋入底座平面以下，保证底座和安装面完全贴合，不会因为螺栓头突出导致基座安装倾斜，影响上面固定的传感器检测精度。

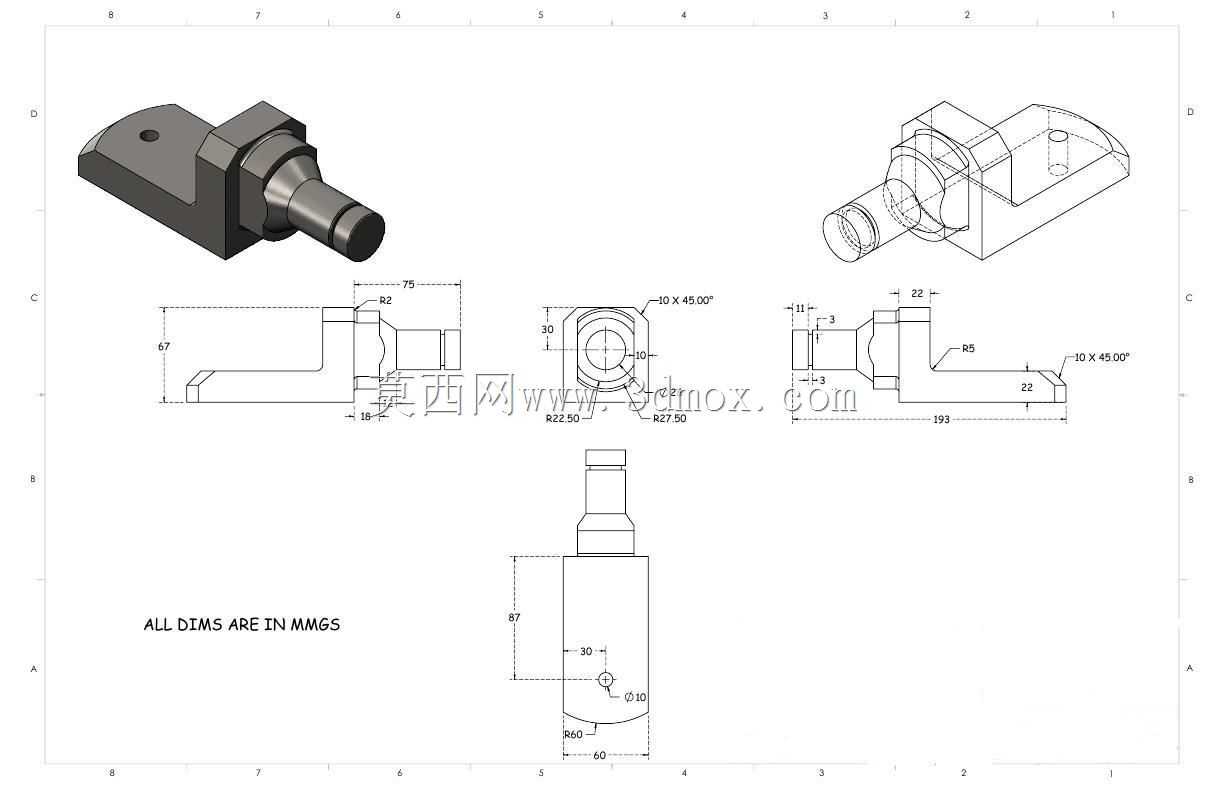

　　安装边界方面，这类基座的总高度不超过60mm，底座的宽度控制在35mm以内，在密集排布的工位架上不会占用过多的安装空间，侧伸圆柱的轴线距离底座安装面的高度是固定的28mm，刚好和常规工位上气动管路的排布高度对齐，不需要额外调整管路的走向。立面的厚度做了8mm，足够在上面攻M3的螺纹孔来固定传感器，不会因为壁厚太薄导致螺纹滑牙，立面和底座的衔接处做了R3的圆角过渡，减少应力集中，在承受侧向插拔力的时候不会在转角处出现断裂。零件的整体表面做了氧化处理，在车间有少量切削液雾气的环境里也不会轻易生锈，不需要额外做表面涂装就能满足长期使用的防护要求。

　　从实际装配的适配性来看，这个基座的圆柱接头轴线和底座安装面的平行度公差控制在0.05mm以内，对接气动管路的时候不会因为接头倾斜导致软管弯折，减少管路的气阻损失。底座安装面的平面度公差控制在0.03mm以内，安装固定之后不会出现翘曲，保证立面上安装的传感器检测面和工件输送方向保持垂直，不会因为基座倾斜导致检测信号误触发。很多新手建模的时候容易忽略转角处的圆角和安装孔的操作空间，要么把转角做成直角导致应力集中容易断裂，要么把安装孔离立面太近导致螺栓无法拧紧，这个结构在这些细节上的处理都贴合实际车间装配的需求，没有多余的装饰结构，每一处几何特征都是为了满足实际使用的功能要求。
