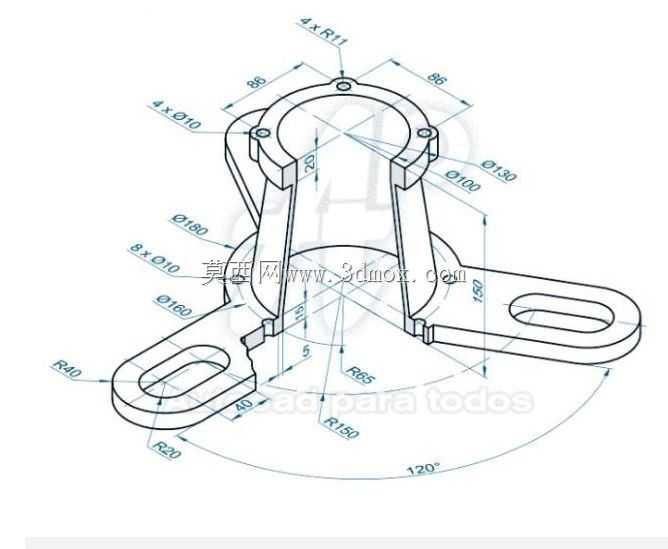

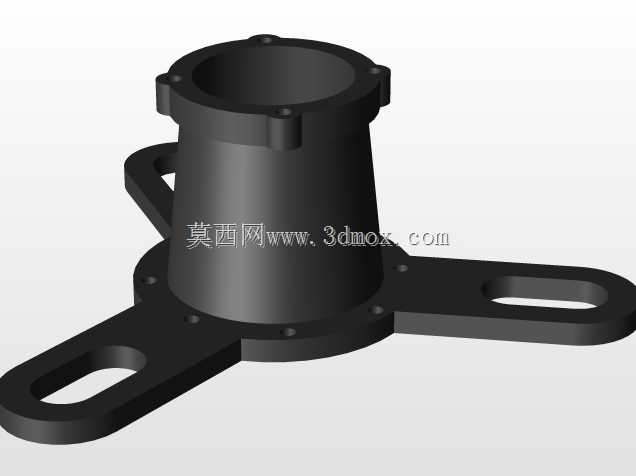

这类带三耳安装结构的锥筒构件,常应用在中小型流体输送管路、轻型设备机架的转接部位,也可作为小型立式回转部件的基座支撑使用,在轻工输送设备、小型通风管路、实验台流体回路里都能见到同类结构的身影。从结构功能来看,上部的筒状结构用于对接外部管件或者轴类部件,端口处的凸缘带均匀分布的安装孔,可通过紧固件实现与对接件的刚性连接,保证连接部位的同轴度与密封贴合度,避免工作过程中出现对接错位、介质渗漏或者传动偏心的问题。下部延伸出的三个带长圆孔的安装耳,是整个构件的固定承载结构,长圆孔的设计预留了安装调整余量,现场装配时不需要极高的孔位对位精度,可在一定范围内调整安装位置,抵消安装基面的加工误差,降低现场装配的难度,三个耳片呈120度左右的角度分布,相比两耳安装结构,抗倾覆力矩的能力更强,受力更均匀,能承受来自径向、轴向的复合载荷,不会因为单侧受力出现固定松动的问题。
设计这类构件时,首先要确定上部筒腔的通径尺寸,匹配对接管路或者轴件的外径,锥段的锥度选择需要兼顾结构强度与空间占用,锥度过大会导致下部安装耳的悬臂长度增加,受力时根部应力集中系数升高,锥度过小则会增加整体的高度尺寸,浪费安装空间,通常这类轻型构件的锥度控制在1:5到1:8之间,既能保证锥段的结构刚度,也能控制整体高度在合理范围内。安装耳的长圆孔长度需要根据实际安装的调整需求确定,宽度匹配常用的紧固件外径,耳片与锥筒连接的位置做了圆弧过渡处理,避免直角连接处出现应力集中,在承受交变载荷时不会从根部发生断裂。上部凸缘的安装孔数量与分布圆直径,需要匹配常用的法兰对接标准,保证通用互换性,不需要单独定制对接件,降低后续的维护更换成本。
从安装边界来看,这类构件的安装基面需要保证平面度,三个安装耳的贴合面共面度误差控制在0.1mm以内,避免安装时出现强制变形导致筒腔同轴度超差。上部对接的部件重量不宜过大,因为三个耳片为悬臂结构,承载能力有一定上限,适合用于轻型载荷的转接场景,若用于有振动的工况,需要在安装耳与基面之间加装减震垫片,同时对紧固件做防松处理,避免长期振动导致连接松动。筒腔内部如果走流体介质,需要在对接端面加装密封垫片,根据输送介质的特性选择橡胶、石棉或者金属密封材质,保证连接部位的密封性。建模过程中需要重点关注几个细节:锥筒与安装耳的相交部位要做合理的圆角过渡,不能出现零厚度的几何面,避免后续导入工程软件做有限元分析或者生成加工刀路时出现几何错误;安装耳上的长圆孔两端要做完整的圆弧收尾,孔壁与耳片平面保持垂直,符合实际机加工的工艺要求;上部凸缘的安装孔要做倒角处理,方便紧固件的导入,也去除孔口的毛刺,避免装配时划伤操作人员或者对接件表面。
实际选型使用时,需要先核算构件承受的轴向拉力、径向剪力以及倾覆力矩,确认三个安装耳的截面强度满足载荷要求,若载荷偏大,可以适当增加耳片的厚度,或者在耳片与锥筒的连接处增设加强筋,提升整体的结构刚度。这类结构相比一体式的铸造支座,加工难度更低,锥筒部分可以采用管材焊接或者整体车削加工,安装耳可以采用板材切割后焊接成型,适合小批量的生产场景,也可以根据实际使用需求调整安装耳的角度、长圆孔的尺寸以及筒腔的通径,适配不同的安装场景。在三维建模过程中,优先采用参数化的建模方式,将筒腔通径、锥度、安装耳分布半径、长圆孔尺寸等参数设置为可调整变量,后续遇到同类型不同尺寸的需求时,只需要修改对应参数就能快速生成新的模型,大幅提升设计效率,不需要重复从零开始建模。同时建模时要注意各特征的父子关系,将安装耳、凸缘孔等附属特征挂靠在锥筒的基础特征上,修改基础尺寸时不会出现特征报错的问题,保证模型的可编辑性,方便后续的设计迭代与修改。
