便携式手持光学折射计结构三维设计

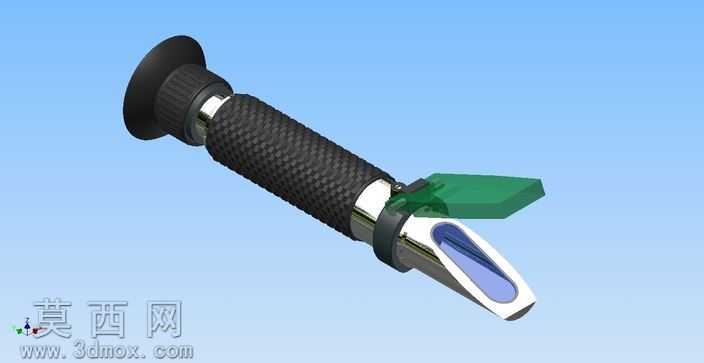

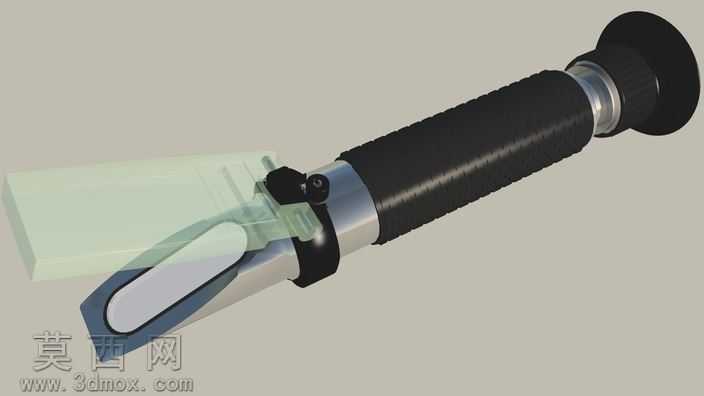

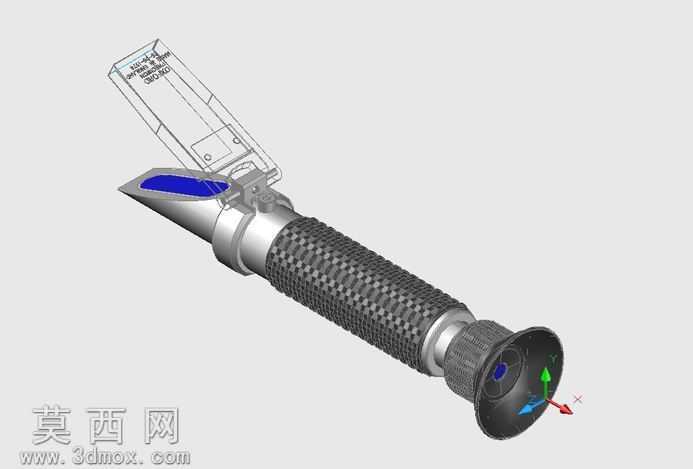

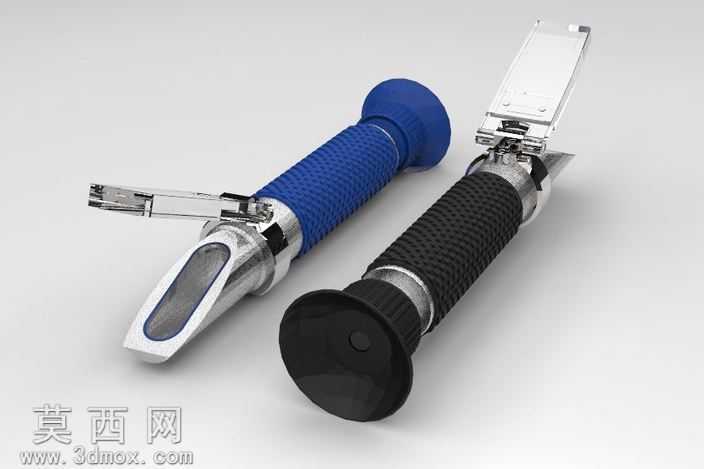

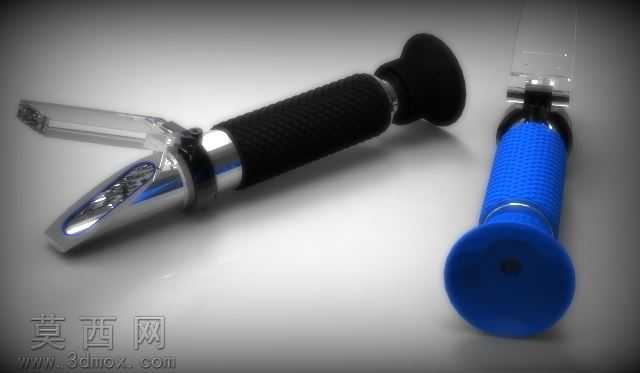

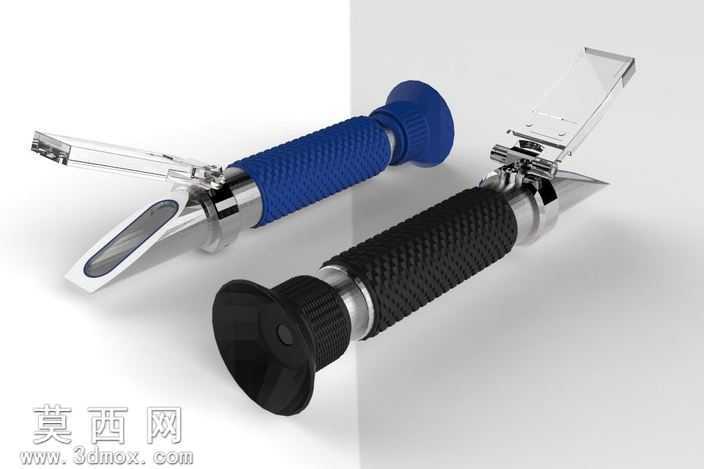

本作品为便携式光学折射计的三维数字化设计模型，建模过程围绕手持检测设备的实用属性展开，首先依据手持式检测仪器的人体工学握持需求，拆分整体结构为光学检测端头、握持手柄、观测目镜三大核心模块，各模块的装配公差、衔接结构均按照实物产品的装配逻辑进行参数化设定，确保各部件可实现无干涉装配。建模阶段优先还原折射计的核心功能结构：前端检测棱镜的安装槽位采用精准的曲面建模，匹配光学元件的安装尺寸，棱镜压合结构的卡扣、密封边均做了细节还原，保证检测端的液体承载、光线折射通路的结构合理性；握持手柄部分分别还原了防滑橡胶包覆层的纹理结构，黑色防滑款做了细密的颗粒状凹凸纹理建模，蓝色防滑款做了环绕式防滑凸棱建模，手柄内部的空腔结构预留了光学光路组件、校准调节构件的安装空间，还原了实物产品内部的零件排布逻辑；尾部目镜部分做了软质护眼罩的弧面建模，匹配人眼观测的贴合弧度，目镜调节环的防滑齿、旋转限位结构均做了精细化还原，可直观呈现目镜调焦的活动结构。材质渲染阶段针对不同部件的物理属性做了区分：金属结构件采用镀铬亮面金属材质，还原光学仪器金属部件的高反光、高质感特性；防滑握持部分采用哑光橡胶材质，添加细微的漫反射粗糙度参数，还原橡胶握把的防滑触感；光学棱镜部分采用高透玻璃材质，添加光线折射、边缘色散的渲染参数，模拟光学镜片的通透质感；护眼软罩采用哑光黑色软胶材质，还原软质接触件的柔和视觉效果。设计过程中充分考虑便携式检测设备的使用场景，整体造型采用细长圆柱式手持形态，重心设置在手柄中部区域，适配单手握持操作的受力习惯，前端检测探头的倾斜角度按照实际观测操作的视角进行设定，保证使用时无需过度调整手腕角度即可完成检测操作，各部件的衔接处做了圆弧过渡处理，避免尖锐棱角提升握持使用的舒适度，整体模型完整还原了便携式光学折射计的外观形态、内部装配结构与功能细节，可用于光学检测仪器的结构展示、教学演示以及相关产品的改型设计参考。
