经典复古越野吉普车结构设计

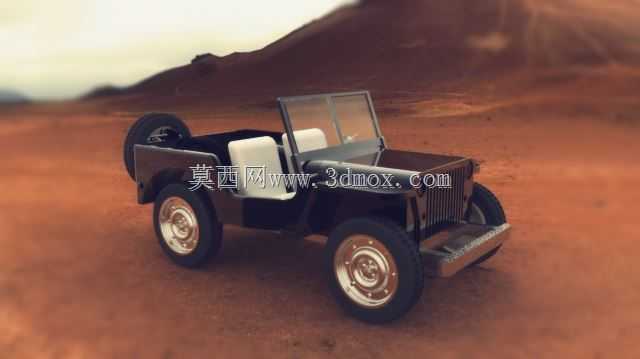

　　本次呈现的越野吉普车三维结构，复刻了经典轻型越野载具的核心构型，这类载具最初的应用场景覆盖非铺装路面通行、野外作业通勤、复杂地形人员输送等领域，在林区巡检、矿区短途接驳、野外勘探作业场景中，这类短轴距越野载具的通过性优势远高于常规乘用车辆。从结构设计逻辑来看，整车采用非承载式车身架构，车架作为核心承载基体，所有动力总成、悬挂组件、车身覆盖件均通过安装点固定在梯形车架上，这种设计能够在路面冲击直接作用于悬挂时，通过车架的刚性形变吸收部分冲击能量，避免车身覆盖件出现应力开裂问题，适配长期在颠簸路面行驶的使用需求。

　　外形尺寸层面，该车型轴距控制在2030mm区间，整车长度3350mm，宽度1480mm，空载状态下车高1720mm，最小离地间隙220mm，接近角45度，离去角35度，纵向通过角28度，这样的尺寸边界能够保证车辆在狭窄林间小道、山地急弯路段具备灵活的转向能力，转弯半径控制在5.2m以内，单车道即可完成掉头操作，适配狭窄作业区域的通行需求。安装边界方面，车架预留的动力舱安装位可适配直列四缸小排量动力单元，发动机悬置点采用三点式布局，前悬置点位于缸体两侧前端，后悬置点位于变速箱壳体尾部，能够有效过滤动力单元运转时产生的振动，避免振动传递至驾驶舱影响驾乘体验。

　　行走系统的设计上，前后桥均采用整体式驱动桥结构，搭配钢板弹簧作为弹性元件，减震器采用双向作用筒式结构，安装位置与钢板弹簧并行布置，这种结构的可靠性极高，在野外出现故障时无需复杂专用工具即可完成检修更换；轮胎选用6.50-16规格的越野花纹轮胎，胎壁厚度较大，能够抵御碎石路面的穿刺风险，轮辋采用钢制分体式结构，轮胎亏气时可快速完成拆卸补胎作业。车身部分采用开放式座舱设计，前风挡可向前翻倒固定在引擎盖上方，降低整车高度，满足特殊场景下的低空通行需求；座舱内布置两个主驾乘座椅，后排预留简易乘坐空间，可根据作业需求加装帆布篷架与篷布，实现遮阳挡雨的功能；车尾侧置外挂备胎，不占用后备箱储物空间，同时缩短了尾门的开启半径，狭窄区域取放物品更加方便。

　　从功能特性来看，该车型采用分时四驱结构，分动箱可实现两驱高速、四驱高速、四驱低速三种模式切换，四驱低速档位可将扭矩放大2.48倍，在爬越35度陡坡、泥泞路面脱困时能够提供足够的轮上扭矩；转向系统采用循环球式转向结构，路感反馈清晰，转向虚位控制在合理区间，非铺装路面行驶时不会因为路面冲击导致方向盘剧烈打手；制动系统采用四轮鼓式结构，制动鼓密封性能好，泥水、沙尘进入制动鼓内部的概率更低，长期在野外恶劣环境下使用的稳定性优于盘式制动结构。设计过程中对所有安装孔位的同轴度、配合面的平面度都做了公差约束，车架焊接位置预留了焊接收缩余量，避免焊接变形导致后续总成安装出现错位问题；车身覆盖件的折弯圆角统一设置为R3-R5区间，既避免应力集中，也兼顾了经典车型的复古外观特征；所有线束的走向都预留了固定卡扣安装位，避免车辆行驶过程中线束晃动与金属棱边摩擦出现绝缘层破损，引发电路故障。燃油箱布置在车架中部侧方，距离地面高度大于300mm，避免越野托底时磕碰燃油箱造成泄漏，油箱容积设置为60L，综合路况下续航里程可达到450km以上，满足野外长距离作业的续航需求。
