带安装孔双层凸台钢制法兰连接构件

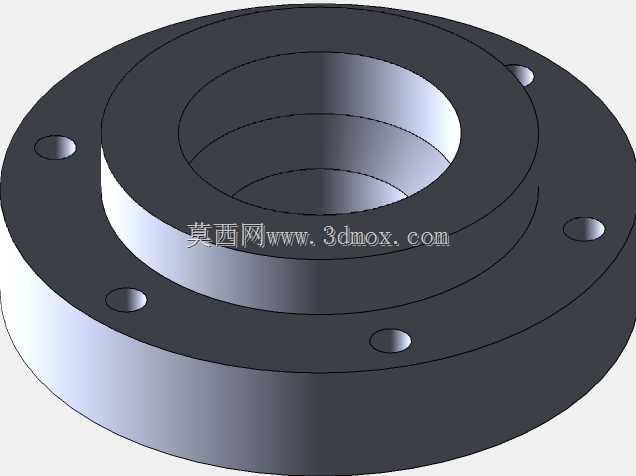

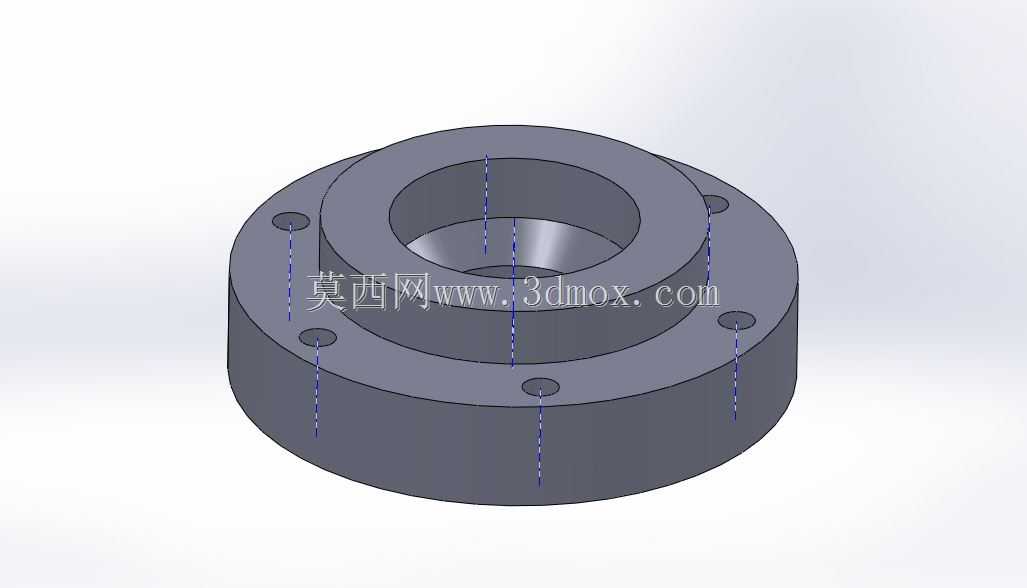

　　在工业管路系统、液压站集成、自动化设备机架拼接的现场，这类带双层凸台结构的法兰构件是管路对接、部件同轴定位的核心基础零件，很多现场安装出现的密封渗漏、轴系同轴度超差问题，追根溯源往往是法兰件的安装孔位偏差、配合止口精度不足导致的。从结构设计逻辑来看，该构件采用双层同轴凸台的结构形式，下层大直径圆盘作为安装承载基体，沿圆周方向均匀分布6个贯通安装孔，用于穿设螺栓完成与对接面的刚性紧固，孔位的分度圆精度直接决定安装时的受力均匀性，设计时孔位与中心轴线的位置度公差通常控制在0.05mm以内，避免螺栓安装时出现别劲、附加应力过大的问题，长期受振动载荷时也能降低螺栓疲劳断裂的风险。上层的小直径凸台为定位止口结构，

　　其外圆尺寸与对接部件的内孔采用过渡配合，装配时可以直接完成径向定位，不需要额外调整同轴度，能大幅缩短现场装配的找正时间，尤其在管路预制、设备模块化组装的场景下，这种自带定位止口的法兰结构比普通平法兰的装配效率提升40%以上，同时能保证对接后的同轴度误差控制在0.03mm范围内，适配高速旋转轴系的穿设、高压管路的密封对接需求。中间的贯通内孔根据使用场景的不同，可以作为流体通道、轴类零件穿设通道或者线缆过孔，内孔的尺寸精度根据适配场景调整，作为流体通道时内孔表面粗糙度控制在Ra1.6以内，减少流体流动的阻力损失，作为轴穿设通道时则根据配合需求选择间隙或者过渡配合，避免轴件运转时出现刮蹭。从安装边界来看，

　　下层圆盘的外径决定了该法兰的最小安装空间，现场布局时需要在法兰圆周外侧预留至少两倍螺栓直径的操作空间，满足扳手拧动螺栓的作业需求，上层凸台的高度则决定了定位配合的插入深度，通常凸台高度设置为5-8mm，既保证足够的定位接触面积，又不会因为插入深度过大导致装配拆卸困难。在实际应用场景中，这类法兰构件既可以用于液压系统中泵阀与管路的对接，依靠止口定位保证密封件的压缩量均匀，避免高压油液渗漏；也可以用于自动化设备中轴承座与安装面板的连接，通过止口保证轴承内孔与传动部件的同轴度，减少轴系运转时的径向跳动；还可以用于真空管路系统的连接，均匀分布的螺栓孔可以保证法兰面的压力均匀分布，配合密封圈实现可靠的真空密封。设计建模过程中，

　　需要重点关注安装孔的分度圆与中心轴线的同轴度、上下层凸台的同轴度、安装孔轴线与法兰端面的垂直度这几个核心形位公差，这些参数直接决定零件的实际装配性能，很多新手建模时只标注外形尺寸，忽略形位公差要求，加工出来的零件往往出现装配不上、密封失效、运转振动大的问题。另外法兰的端面粗糙度也需要重点控制，两个对接端面的粗糙度控制在Ra3.2以内，保证密封件受压均匀，不会因为端面凹凸不平出现渗漏点。零件的材质通常根据使用场景选择，普通液压、常压管路场景选用45号钢调制处理即可，腐蚀环境下则选用304或者316不锈钢材质，高压工况下还需要对法兰进行强度校核，计算螺栓孔间距、法兰盘厚度是否满足压力载荷下的强度要求，避免受压时法兰出现变形导致密封失效。
