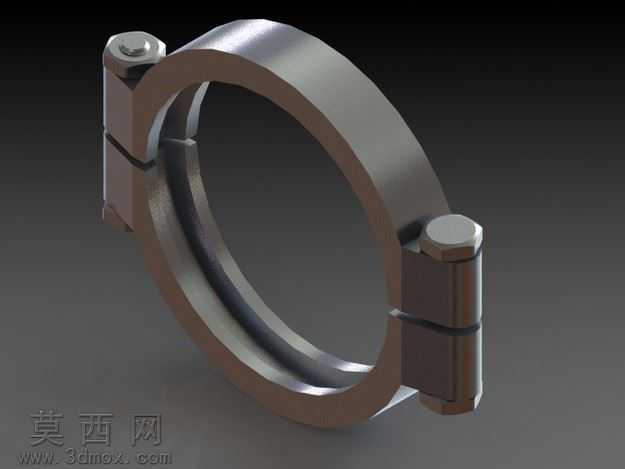

4英寸螺栓三夹紧固连接件三维设计

本作品为4英寸规格螺栓三夹的三维建模设计，采用SolidWorks软件完成全参数化建模流程，建模过程中严格遵循英制尺寸规范，针对4英寸公称通径的适配场景做了精准的尺寸校核，确保夹体内径与对应规格管道外径的配合公差符合管道连接的通用标准。模型整体采用对称式三瓣夹体组合结构，通过两侧的螺栓锁紧结构实现环抱式紧固，建模时先绘制夹体的环形截面轮廓，通过拉伸、切除等基础特征构建单瓣夹体的基础形态，再对夹体两端的螺栓连接座做细节特征处理，包括螺栓过孔、螺母限位槽、铰接定位凸台等结构，所有倒角、圆角特征均按照实际五金件的加工工艺要求设置，避免出现尖锐棱角，同时兼顾结构强度与安装便利性。材质渲染阶段，为模型赋予了哑光镀锌金属材质，还原了不锈钢冲压管件紧固件的真实质感，对螺栓、螺母等标准件部分做了单独的材质区分，通过环境光遮蔽、漫反射参数调整，让金属表面的细微磨砂质感得到真实呈现，渲染背景采用渐变浅蓝色调，突出模型本身的结构轮廓，方便清晰观察各部件的装配关系。结构设计上，三瓣式夹体相比传统两瓣抱箍拥有更均匀的抱紧力分布，能够适配壁厚存在轻微公差的管道连接场景，螺栓锁紧部位预留了足够的调节行程，可在一定范围内适配不同壁厚的管件，夹体内壁做了微幅防滑纹理设计，能够提升紧固后的防滑脱性能，铰接部位的间隙设置符合实际装配要求，可实现夹体的开合动作，完整还原了实物的装配运动逻辑。建模过程中对所有特征做了参数化关联，后续可通过修改公称直径参数快速衍生其他英寸规格的同系列三夹模型，所有配合面均做了干涉检查，确保各部件装配后无重叠、无卡滞，完全符合实际生产加工的结构要求，可直接用于产品展示、装配模拟、工程出图等场景。
