可调节轴类支撑定位工装结构

　　在精密装配、小型零部件检测以及工位辅助定位场景中，这类可调节轴支撑结构的应用覆盖了从电子元器件组装工位到小型机械部件调试台的多个环节，主要承担轴类工件的径向定位、高度适配以及装夹过程中的支撑限位作用，避免细长轴类零件在加工或检测时出现挠度变形，保障装夹基准的一致性。从实际使用场景来看，这类支撑件常布置在装配线的定位工位、检具的辅助支撑点位以及小型试验台的工件固定端，针对不同直径、不同伸出长度的轴类工件，可通过中部的调节结构快速调整支撑高度，无需更换整套支撑座就能适配多规格工件的装夹需求，大幅缩减工位换型的调整时间。结构设计上，底部采用开槽式安装基座，基座底面为平面贴合结构，开槽结构可适配T型槽工作台或者带安装孔的工装板，

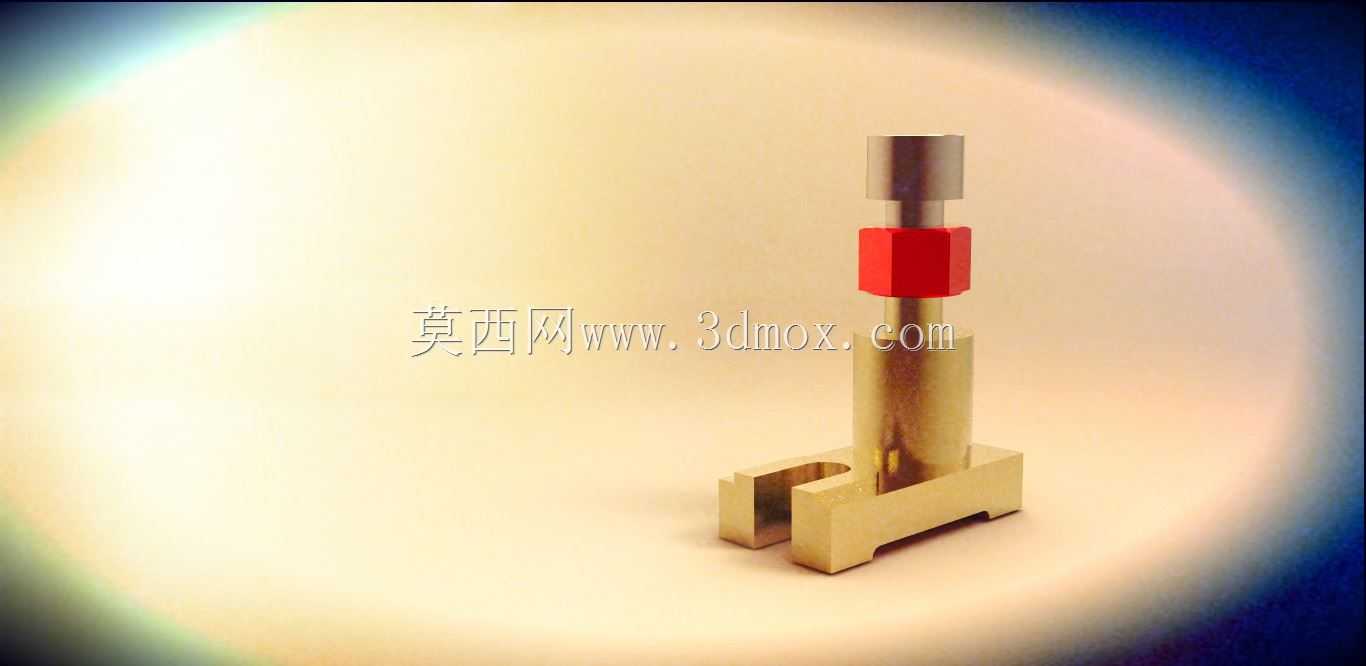

　　安装时可通过槽内的紧固件快速调整支撑座的水平安装位置，适配不同的工位布局边界；支撑主体采用立式柱体结构，内部设置轴向滑动的顶持轴，中部的红色锁紧件为快拧式锁紧结构，松开锁紧件时顶持轴可沿轴向自由滑动调整伸出高度，调整到适配工件的支撑高度后拧紧锁紧件，即可通过径向抱紧力固定顶持轴的位置，顶持轴顶端为平面接触端，与轴类工件的下表面形成面接触支撑，相比点接触结构能有效降低接触应力，避免工件表面出现压痕，同时提升支撑稳定性。从安装边界来看，底部基座的开槽宽度适配常规M6规格的紧固螺栓，基座整体的长宽尺寸控制在小型工装的适配范围内，不会占用过多工位安装空间，顶持轴的调节行程覆盖常规小型轴类工件的支撑高度差，能满足多数小尺寸工位的支撑调节需求。

　　设计过程中优先考虑了操作便捷性，锁紧件采用六角外形，既可以徒手拧紧实现快速锁紧，也能通过扳手施加更大锁紧力应对较重工件的支撑需求，支撑主体与基座为一体式加工结构，保障整体结构的刚性，避免支撑过程中出现结构歪斜导致的定位偏差。在实际选型适配时，这类支撑结构无需配套复杂的安装附件，直接通过基座的开槽固定在工作台面即可投入使用，顶持轴与支撑主体的配合间隙控制在极小范围内，调整过程中无明显径向晃动，保障支撑定位的重复精度，针对不同的使用环境，支撑主体的金属材质可适配常规车间的油污、切削液接触场景，不会因常规工况介质出现锈蚀卡滞，长期使用也能保持调节动作的顺畅性。不同于固定式支撑座，这种可调节结构无需针对不同工件高度定制不同规格的支撑件，

　　单一部件就能覆盖一定范围内的支撑高度需求，在多品种小批量的装配、检测场景中，能有效减少工装备件的数量，降低工位的工装管理成本，同时调整过程无需借助复杂工具，一线操作人员经过简单说明就能快速完成高度调整与锁紧操作，不会额外增加工位的操作复杂度。在结构细节处理上，基座的开槽边缘做了倒角处理，避免安装时紧固件划损工作台面，顶持轴的顶端接触平面做了平整化处理，保障与工件接触时的贴合度，锁紧件的表面做了防滑处理，徒手操作时不易打滑，即使手上沾有少量油污也能顺利完成锁紧与松开动作。
