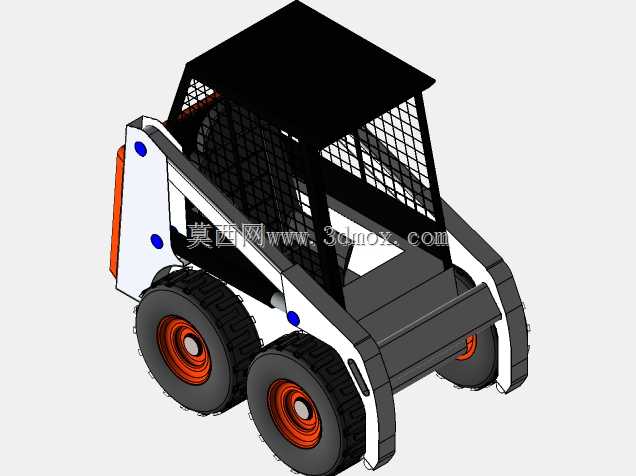

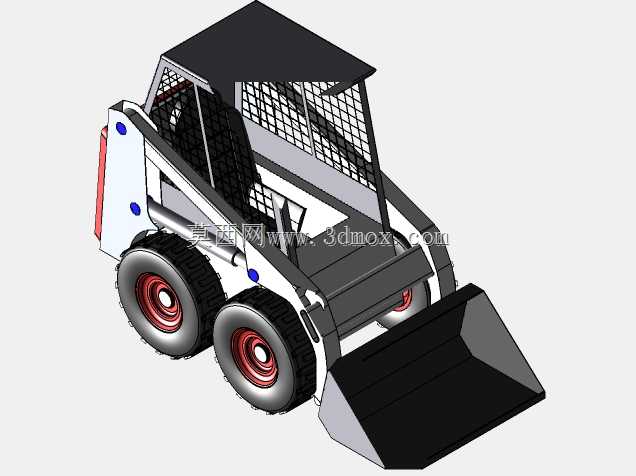

轮式滑移装载机整机结构三维设计

　　这款轮式滑移转向设备的三维结构设计，首先围绕狭小场地作业的核心需求展开，区别于常规装载机的转向结构，其采用左右轮组差速滑移的转向逻辑，可实现原地零半径转向，这一特性决定了整机布局必须将重心严格控制在轮距边界内，避免转向过程中出现侧倾风险。从结构布局来看，驾驶室采用防落物网格防护结构，顶部设置封闭遮阳挡雨盖板，前部操作视野完全覆盖工作装置连接区域，驾驶员坐姿状态下可直接观察铲斗连接铰点的作业位置，无需额外加装视野辅助装置，适配厂房内部、巷道作业、园林改造等常规大型设备无法进入的狭窄作业场景。

　　轮组采用双排轮同侧布置结构，单轮承载按照整机满载重量的1.3倍安全系数设计，轮辋与轮毂的连接螺栓孔位完全匹配现有通用滑移装载机的轮胎配件规格，后期维护可直接替换市面通用工程轮胎，无需定制专属配件。车身侧部的覆盖件采用快拆式卡扣固定结构，日常维护液压管路、燃油滤芯、电路线束时，无需拆卸大量螺栓即可掀开侧盖完成检修，覆盖件上预留的三个圆形安装位，可根据作业需求加装侧部工作灯、反光标识或者外置液压快插接口，适配不同作业场景的拓展需求。后部的配重结构与车身车架一体化设计，配重块的重量经过重心核算，当铲斗满载举升至最高位置时，整机纵向稳定性系数满足工程设备安全标准，不会出现前倾翘尾的情况。

　　工作装置的连接铰点采用通用快换接口设计，除了常规的装载铲斗之外，可直接适配破碎锤、扫雪辊、抓草叉、开沟器等多种属具，属具的液压油路接口设置在动臂根部的快插面板上，更换属具时无需拆解管路，直接对接快插接头即可完成油路连接，单人操作十分钟内即可完成属具切换。整机的液压管路全部布置在车架内侧的走线槽内，避免作业过程中碎石、杂物磕碰管路造成泄漏，管路弯曲半径全部符合液压系统设计规范，不会出现折弯憋压的问题。驾驶室内部的操作空间按照成人坐姿人体工程学尺寸设计，操作手柄、脚踏板的布置位置完全匹配常规工程机械的操作习惯，驾驶员无需重新适应操作逻辑即可上手作业。

　　从安装边界来看，整机宽度控制在1.8米以内，高度在驾驶室顶部防护网最高点不超过2米，长度不含属具时仅为2.5米，可直接通过常规民用建筑的单元门、厂房通道门，适配室内拆除、地下室回填、小区绿化改造等受限空间作业场景。车架主体采用箱型梁焊接结构，关键受力位置的焊缝坡口按照焊接工艺标准设计，建模过程中预留了焊接变形余量，实际生产时无需额外调整工装即可保证装配精度。动臂结构采用双侧平行举升的设计，举升过程中铲斗角度通过拉杆结构自动保持水平，无需驾驶员额外操作铲斗油缸即可保证物料不会撒落，举升最高点时铲斗铰点高度可满足常规货车货箱的卸料高度要求，适配小型散料转运的作业需求。

　　散热系统布置在车身尾部的进风位置，进风格栅采用大孔隙防堵结构，作业过程中即使有大量扬尘、草屑附着也不会轻易堵塞散热通道，液压油散热器与发动机散热器采用并列布置，避免散热气流互相干扰，保证长时间连续作业时油温、水温都处于正常工作区间。燃油箱与液压油箱分别布置在车架左右两侧的下部空间，既可以利用燃油、液压油的重量进一步降低整机重心，也方便日常加油、检查油位的操作，油箱的放油螺塞设置在底部最低位置，换油时可完全排空箱内残油，避免旧油残留污染新油。整机的电气线路全部采用阻燃波纹管包裹，接线端子全部做防水处理，可在雨天、扬尘环境下稳定工作，不会出现线路短路的问题。
