双级油润滑旋片式真空泵结构设计

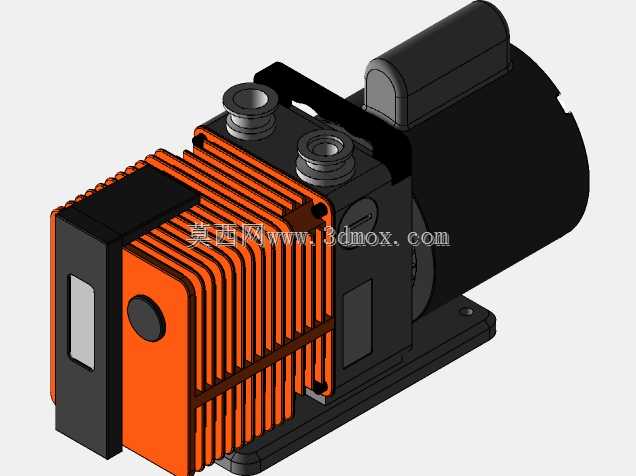

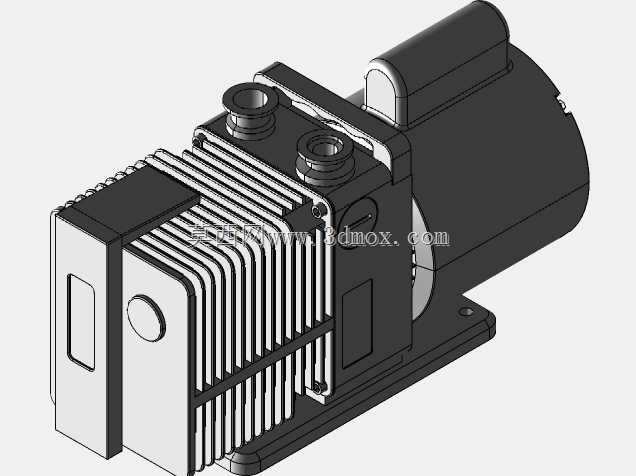

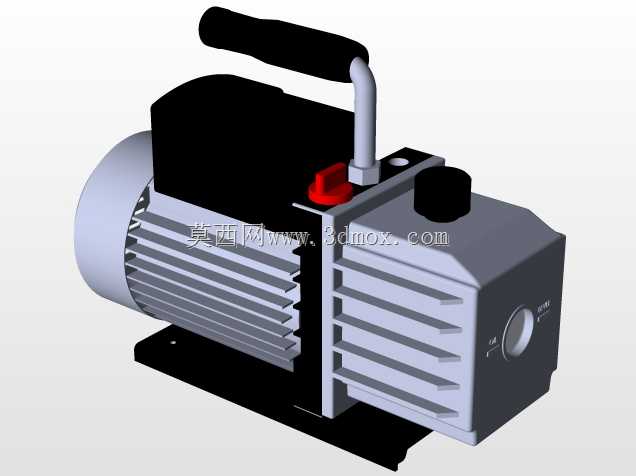

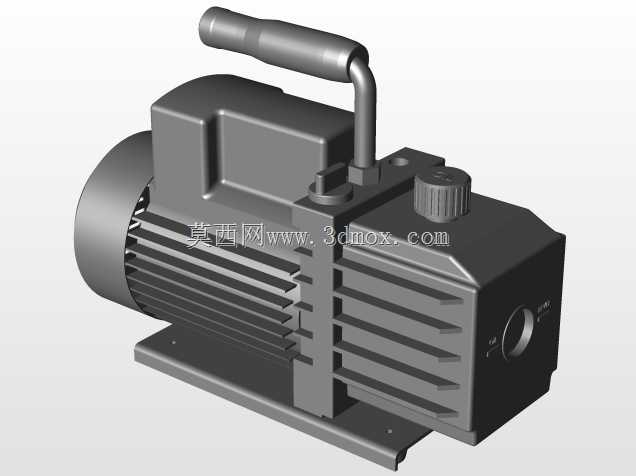

　　这款旋片式真空泵的三维结构，完全贴合实际工业现场的安装与使用需求做的细节还原，先从实际应用场景说起，这类泵是目前粗真空获得领域应用最广的设备，不管是实验室的真空干燥、真空过滤，还是工业生产线上的真空吸附、真空包装、电子元器件的真空浸渍，甚至是制冷行业的冷媒抽真空、小型真空热处理炉的预抽真空，都能看到同结构产品的身影，它的核心作用就是在密闭容器内通过容积变化持续抽除气体，获得10^-2Pa量级的工作真空度，满足绝大多数中低真空工况的使用要求。

　　从功能特性上拆解，这款泵采用电机与泵体直联的结构设计，省去了传统皮带传动的张紧结构，整体传动效率更高，运行时的振动控制也更优，日常维护不需要频繁调整皮带张紧度。泵体部分的散热鳍片是结构设计里的重点，因为旋片泵工作时，泵油会持续参与密封、润滑与冷却过程，泵腔压缩气体产生的热量会通过泵体壁面传导到外侧的鳍片结构，这些等间距排布的散热鳍片大幅增加了和空气的接触面积，在没有额外冷却风扇的情况下，也能保证长时间连续运行时泵温维持在合理区间，避免泵油高温碳化导致的密封失效、真空度下降问题。泵体顶部的两个接口分别是进气口与排气口，接口采用标准的管螺纹设计，能直接和现场的真空管路对接，不需要额外做转接结构，进气口位置内置了防返油结构，当泵突然停机时，能阻断泵油倒灌进入被抽容器的通路，避免污染被抽的工件或者实验物料。

　　设计思路上，整个结构优先考虑了安装与维护的便捷性，底部的一体式安装底座开有四个长条形安装孔，安装时可以根据现场的机架固定孔位做小范围的位置调整，降低安装时的对位精度要求，底座的平面度公差控制在0.1mm以内，能保证泵固定后运行时的同轴度，减少因为安装倾斜导致的旋片偏磨、噪音增大问题。泵腔的内部结构采用偏心转子设计，转子槽内的两片旋片在弹簧力与离心力的共同作用下始终贴紧泵腔内壁，随着转子转动，旋片分隔出的进气腔容积持续增大完成吸气，排气腔容积持续减小完成压缩排气，两个泵腔串联的双级结构设计，能让前级泵先把气体抽到一定真空度后，再由后级泵进一步抽除，比单级结构能获得更高的极限真空度，也能在入口压力较低的工况下保持稳定的抽速。接线盒位于电机顶部，做了凸起的防水沿设计，能避免现场滴溅的液体渗入接线端子造成短路，适配车间内多尘、偶尔有液体溅落的使用环境。

　　再说到外形尺寸与安装边界，这款泵的整体长度控制在400mm以内，宽度不超过180mm，整体高度含顶部接线盒约260mm，属于紧凑型的台式安装泵型，安装时只需要预留前后各50mm的管路连接空间、侧面30mm的散热通风空间就能满足使用要求，不需要额外占用过大的安装面积。泵体侧面的油位视窗采用透明耐油材质设计，能直接观察泵腔内的油位高度，日常巡检时不需要拆开任何结构就能判断是否需要补充泵油，视窗旁边的注油口采用螺纹密封盖，换油时只需要拧开底部的放油螺塞就能排空旧油，维护操作的可达性做了充分考虑。电机端的端盖预留了轴承维护的拆卸空间，当设备运行达到维护周期时，不需要完全拆解泵体就能更换两端的支撑轴承，大幅降低后期的维护成本与停机时间。整个结构的所有棱角都做了R2-R3的圆角处理，既避免了加工时的应力集中问题，也能防止安装维护过程中尖锐棱角划伤操作人员，所有外露的紧固件都采用标准内六角螺栓，通用工具就能完成拆装，不需要配备特殊的专用工具，适配工业现场的日常维护条件。
