工业取管投掷执行机构结构设计

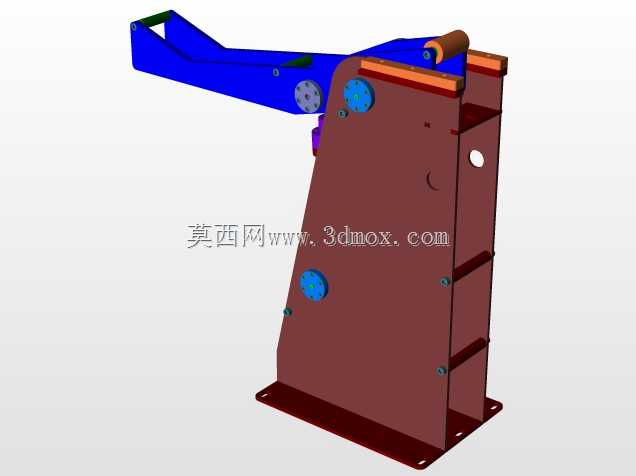

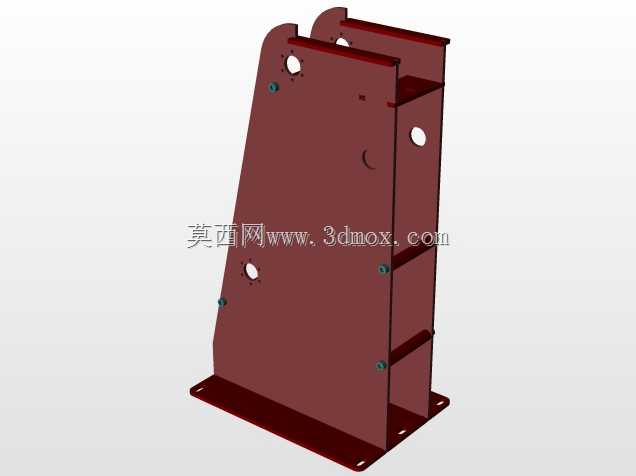

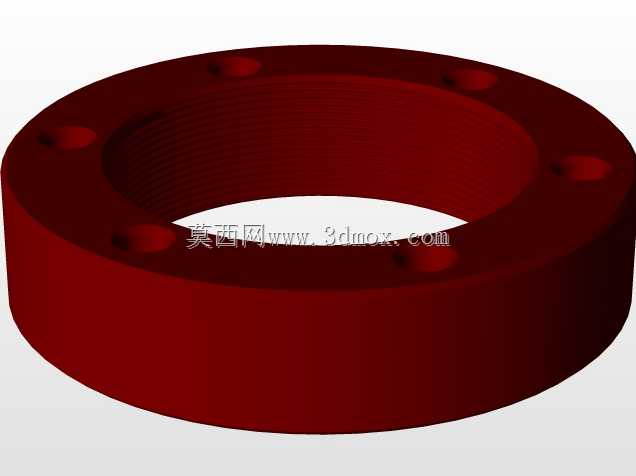

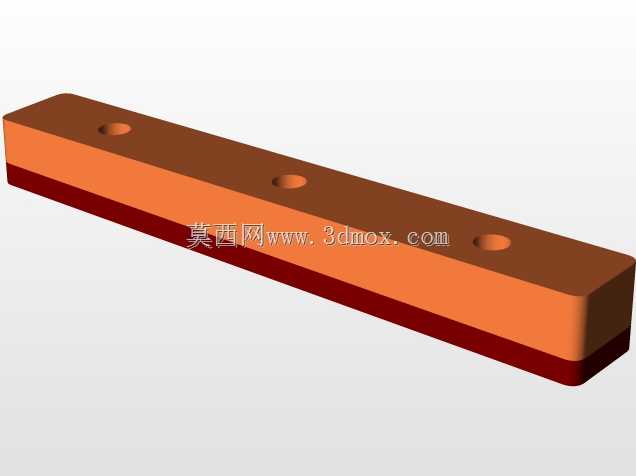

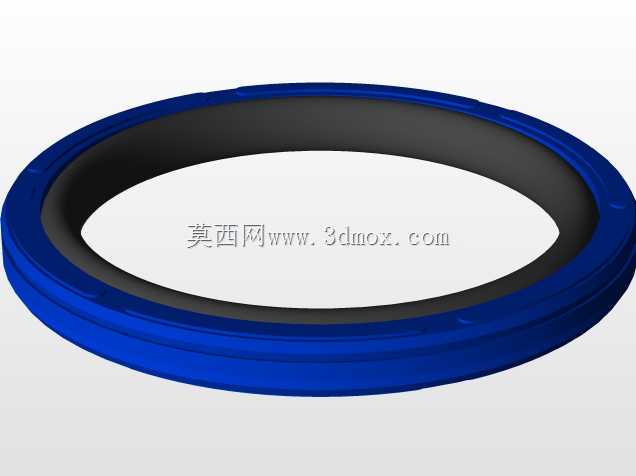

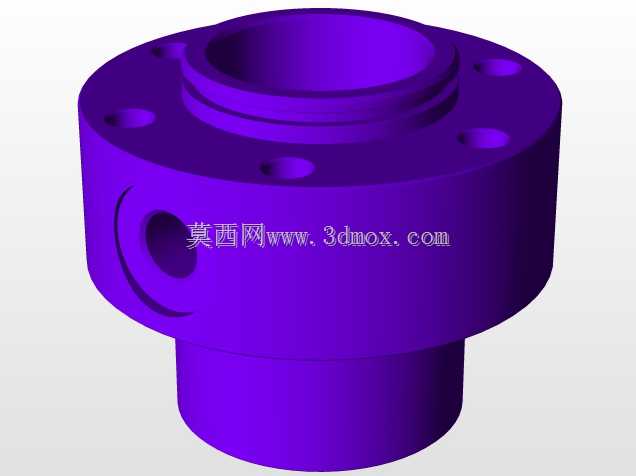

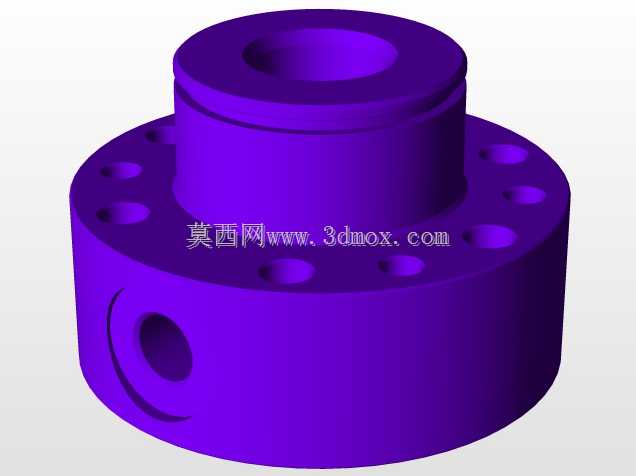

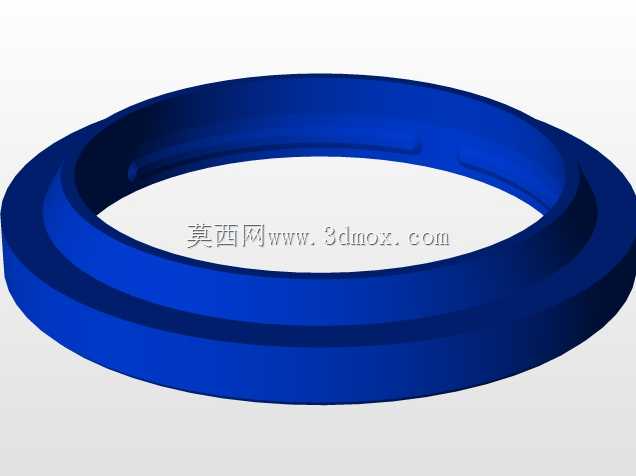

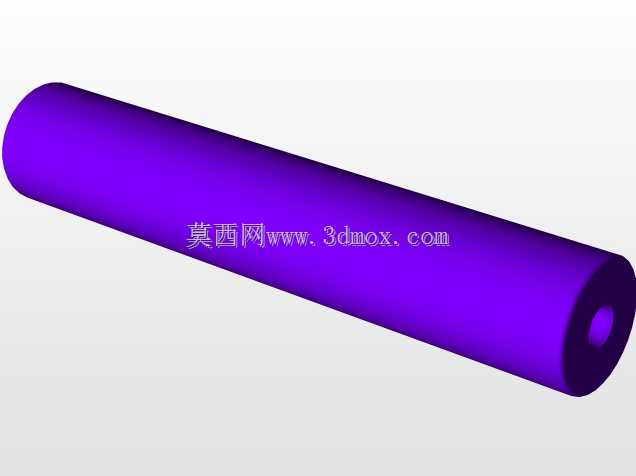

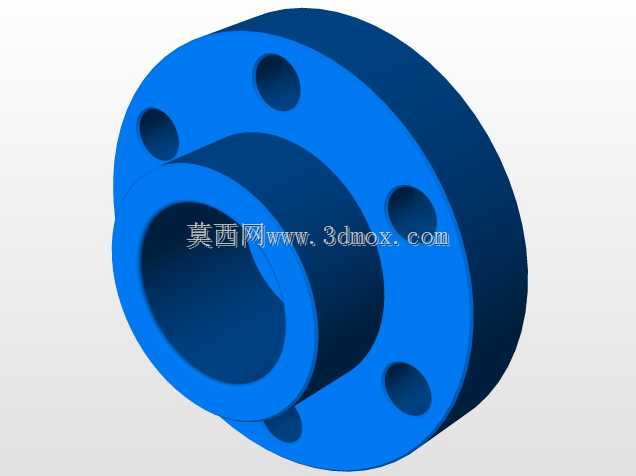

　　该取管投掷执行机构主要适配管材加工、仓储分拣、管材转运类生产线的工位衔接需求，常见于PVC管材、金属圆管生产线下游的自动分拣码垛环节，也可适配管材类工件的跨工位快速转移场景，替代人工完成管材的抓取、定向投掷动作，解决人工搬运长管材时效率低、定位偏差大、作业安全风险高的问题。从结构布局来看，设备采用立式基座搭配悬臂摆臂的架构，底部为带安装孔的板式底座，可直接通过螺栓固定在生产线旁的设备安装平台或者钢结构机架上，安装时需预留摆臂全行程摆动的空间边界，避免摆臂动作时与周边输送线、防护栏产生干涉。基座主体采用钢板焊接成型的箱式结构，内部预留了传动组件、转轴的安装空间，侧面设置的圆形端盖用于封装内部传动副，同时方便后期维护时拆解检查内部轴承、

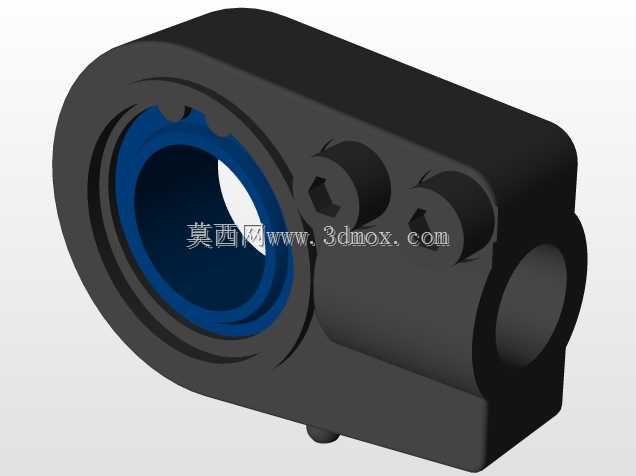

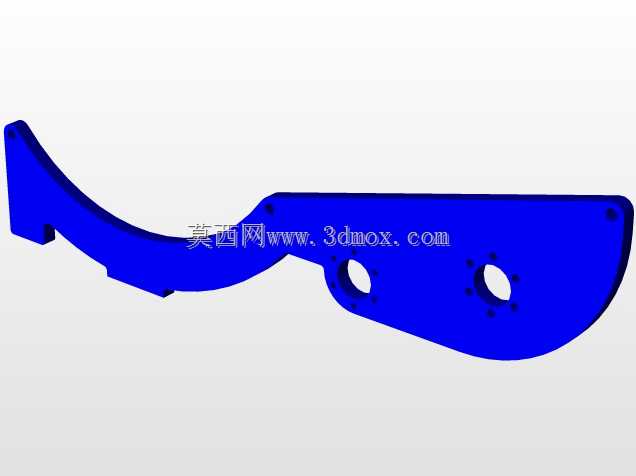

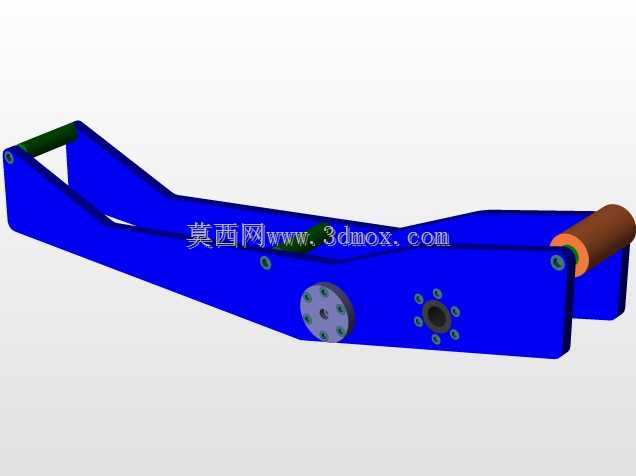

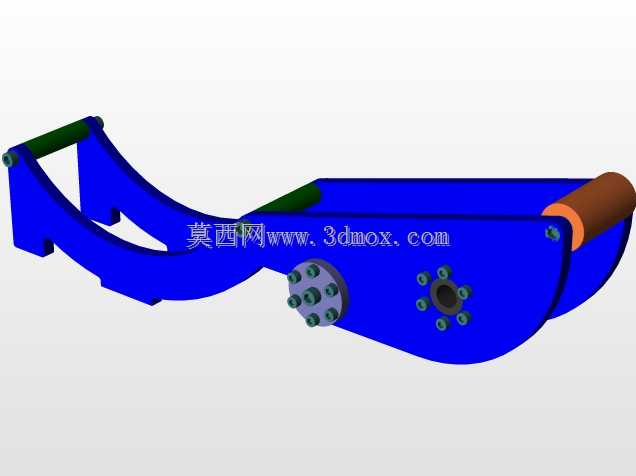

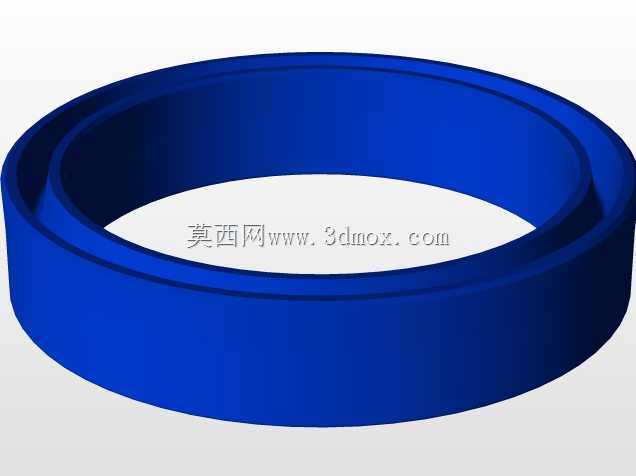

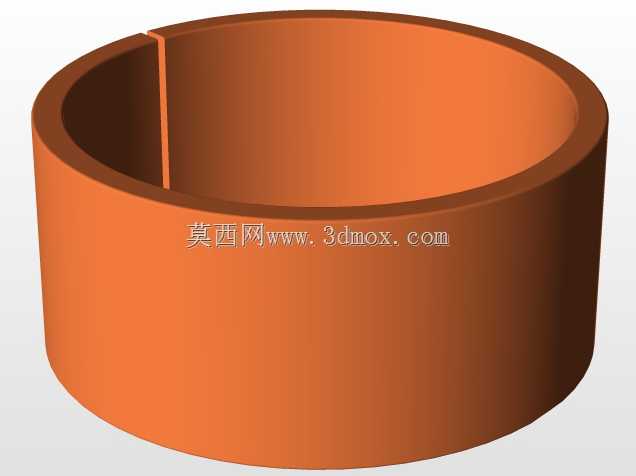

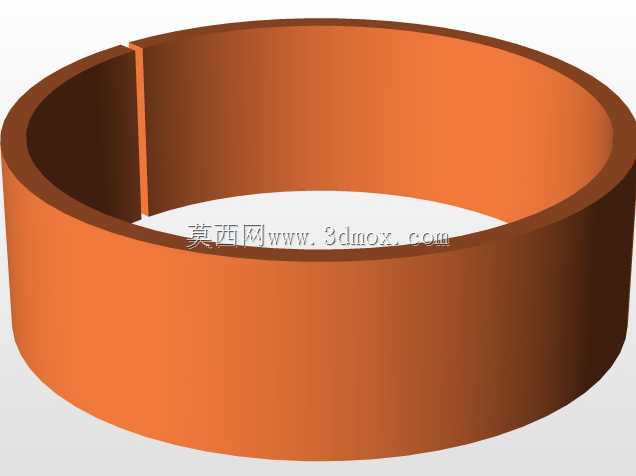

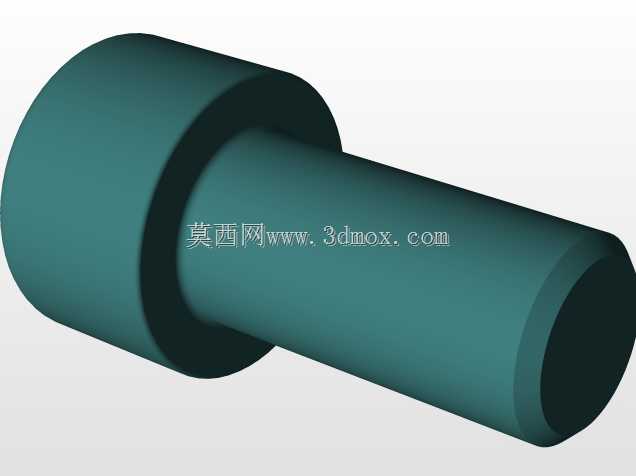

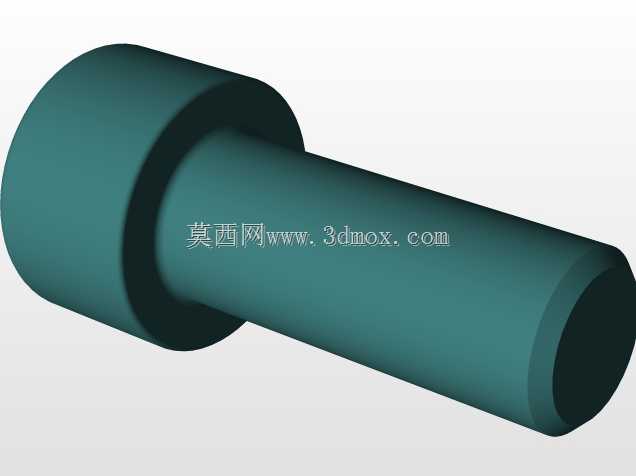

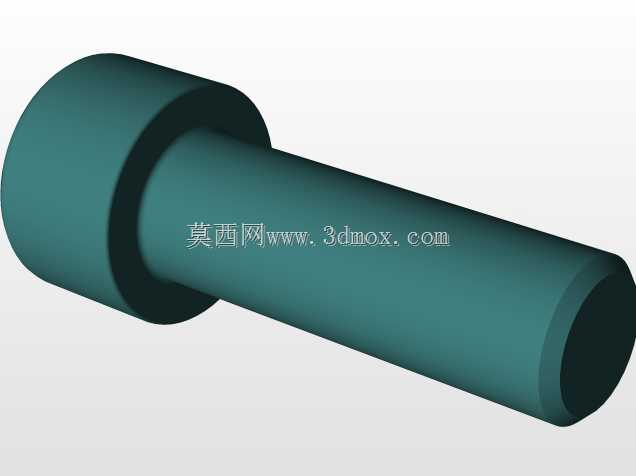

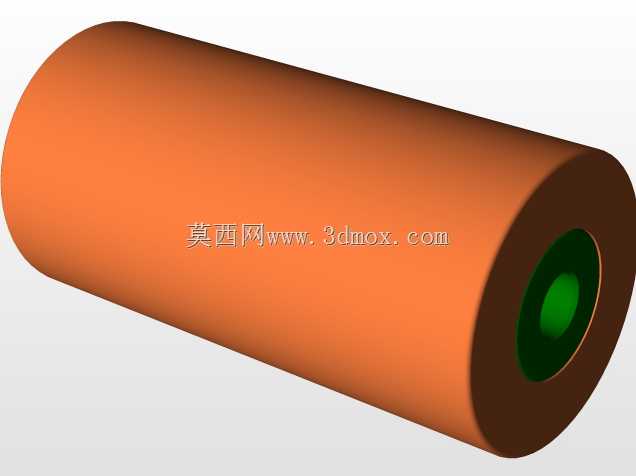

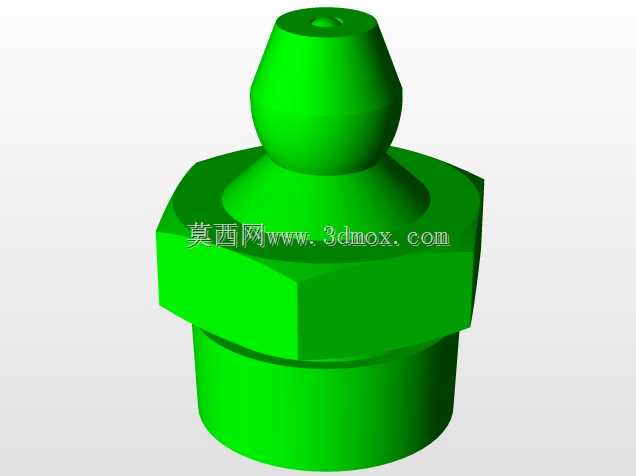

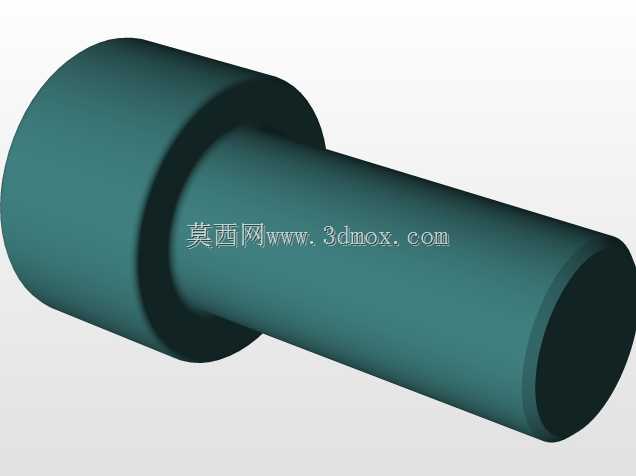

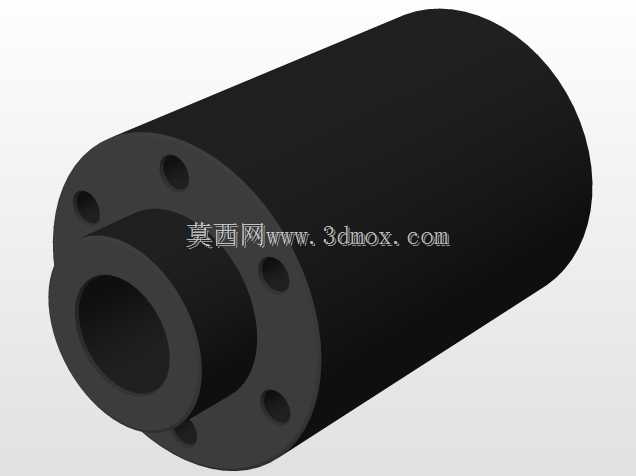

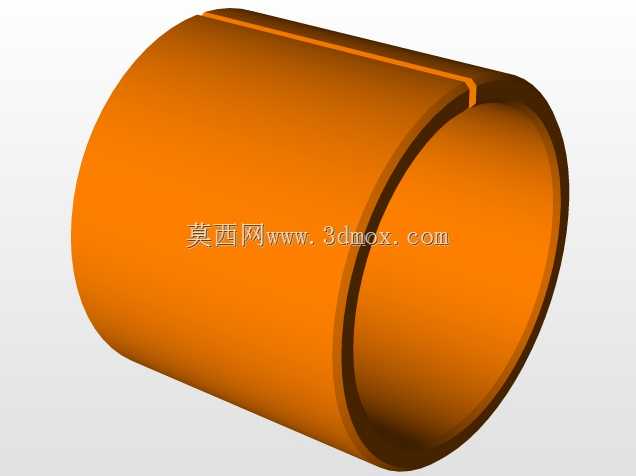

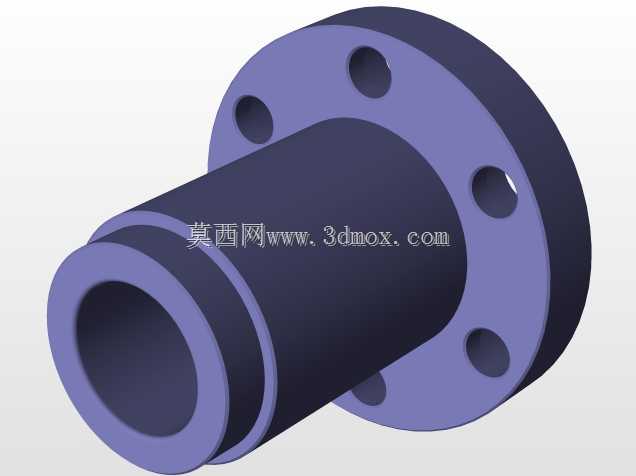

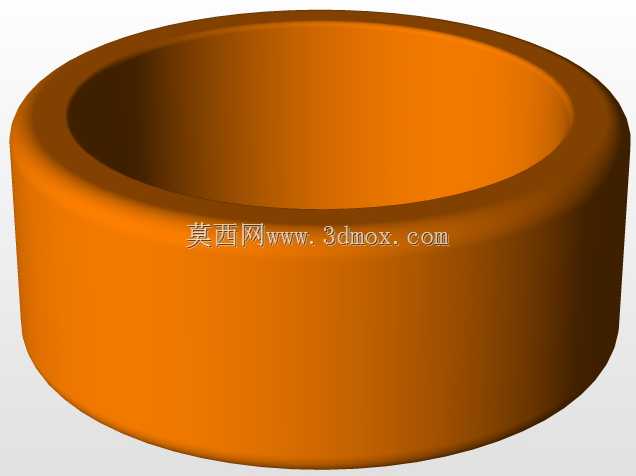

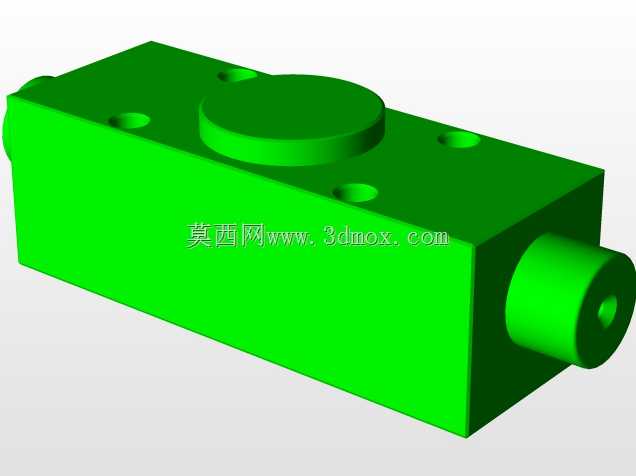

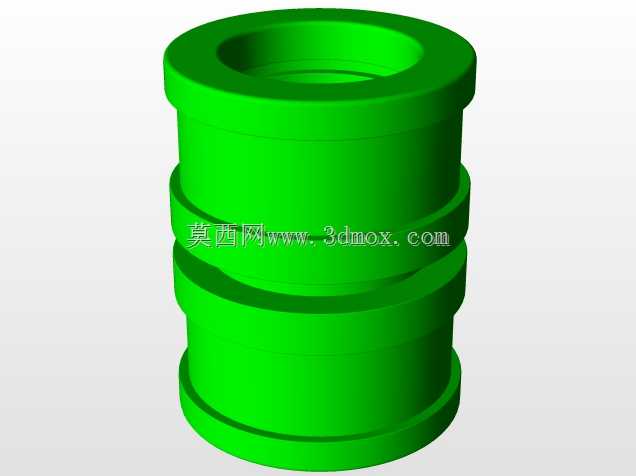

　　传动件的磨损情况，基座侧面的圆形通孔为走线或者传感器安装预留了位置，可根据实际工位需求加装到位检测传感器，实现动作的闭环控制。摆臂部分采用折弯成型的槽型钢结构，在保证结构刚性的同时降低整体自重，减少摆动过程中的惯性冲击，摆臂末端设置的管材承接结构采用仿形槽设计，可适配对应直径范围的圆管承接，承接面做了防滑处理，避免取管过程中管材滑落。摆臂与基座连接的转轴部位采用多组轴承支撑，可承受摆臂带载摆动时的径向与轴向载荷，转轴端的传动连接位可配套气缸、伺服电动缸或者连杆传动机构，根据现场的动力源条件选择驱动方式，若采用气缸驱动可实现固定角度的快速摆动投掷，若采用伺服驱动则可实现摆动角度、投掷速度的参数化调整，适配不同重量、

　　不同投掷距离的管材转运需求。设计过程中重点考量了摆臂的动平衡性能，对摆臂的重心位置做了配平优化，减少驱动端的负载冲击，同时在摆臂的行程起止位置预留了缓冲件安装位，可安装液压缓冲器或者聚氨酯缓冲块，降低摆臂到位时的碰撞噪音与结构冲击，延长设备的使用寿命。基座上的多道加强筋结构沿受力方向布置，可抵消摆臂投掷动作时产生的反倾覆力矩，保证设备高速动作时的整体稳定性，无需额外做地基加固即可满足常规生产节拍下的使用需求。该机构可直接对接上游的管材出料输送线，当管材输送到取管位时，摆臂承接管材后按照设定角度摆动，到达投掷位置后释放管材，将管材精准投掷到下游的料框、转运小车或者下一工位的输送设备上，

　　整个动作周期可匹配生产线10-20次/分钟的出料节拍，相比人工操作可大幅提升工位的自动化程度，减少人工重复搬运的劳动强度。在实际选型适配时，需根据待处理管材的长度、重量调整摆臂的截面尺寸与驱动件的输出力，若处理大口径重型管材，可适当加厚摆臂的板材厚度，加大转轴的直径，提升整体的承载能力，若处理小型轻质管材，可适当优化结构壁厚，降低设备整体的制造成本。
