带刹车万向重载脚轮结构设计

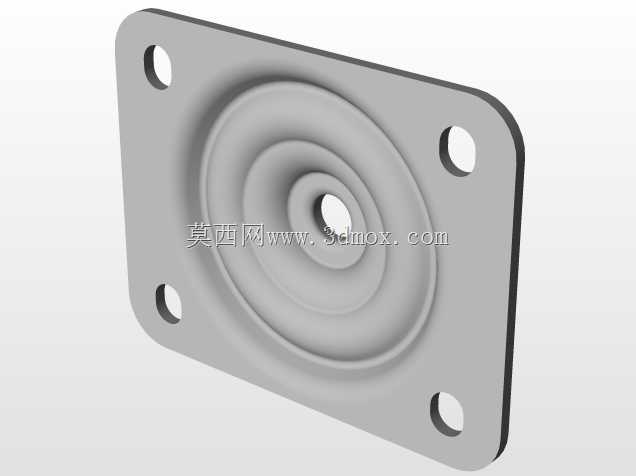

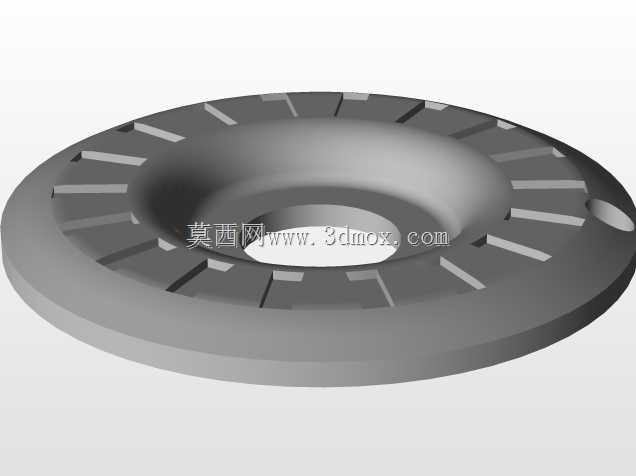

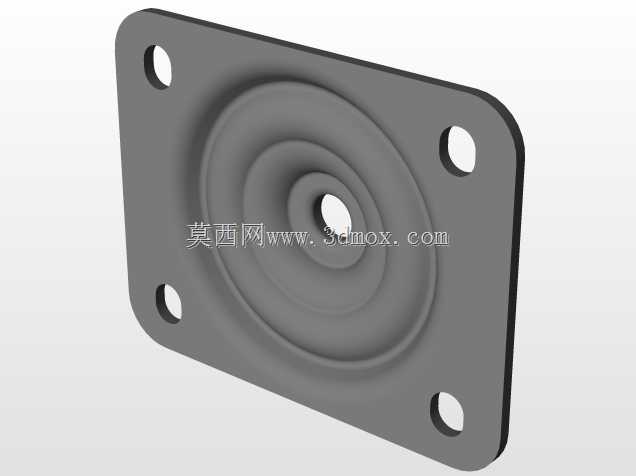

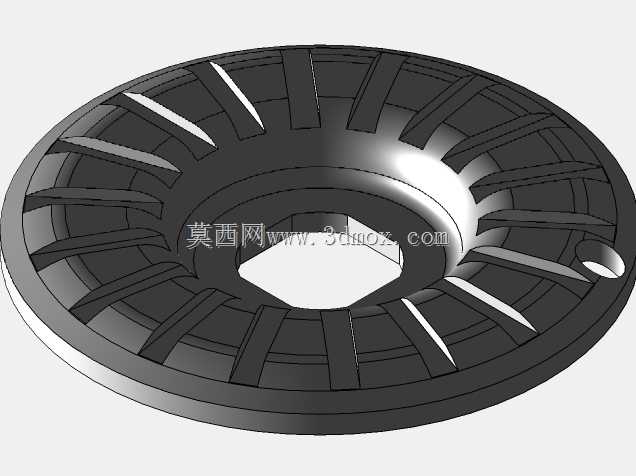

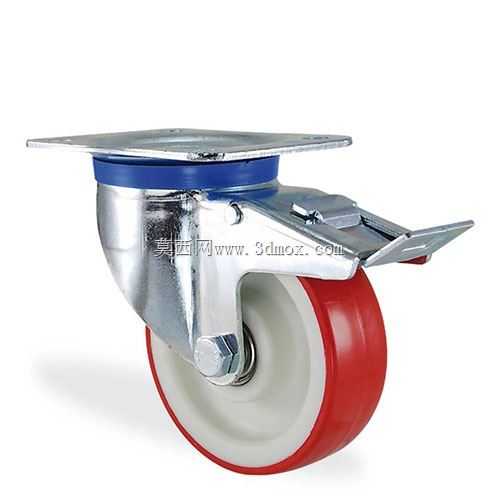

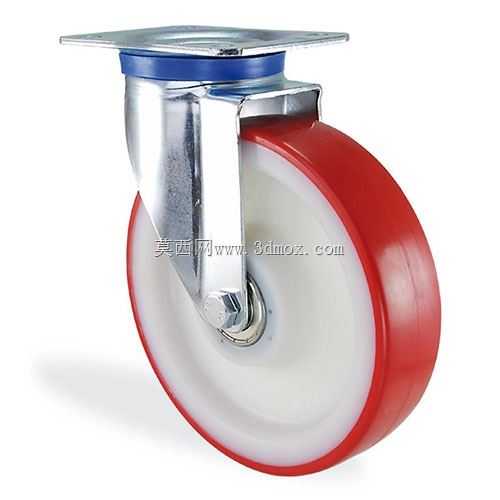

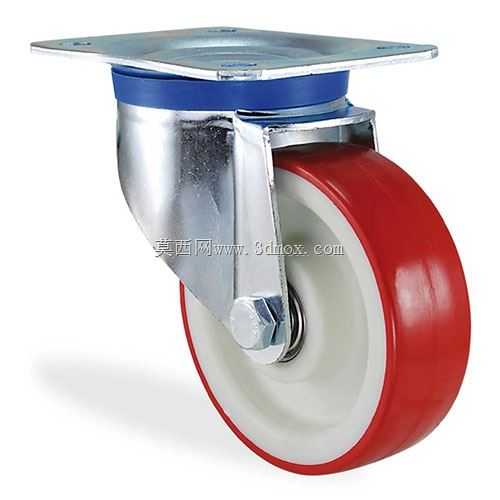

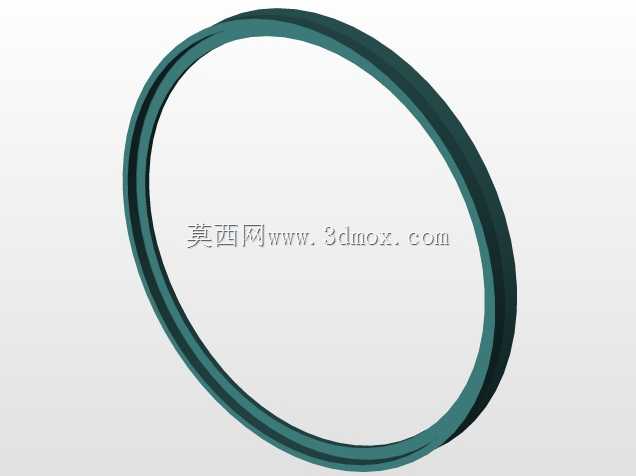

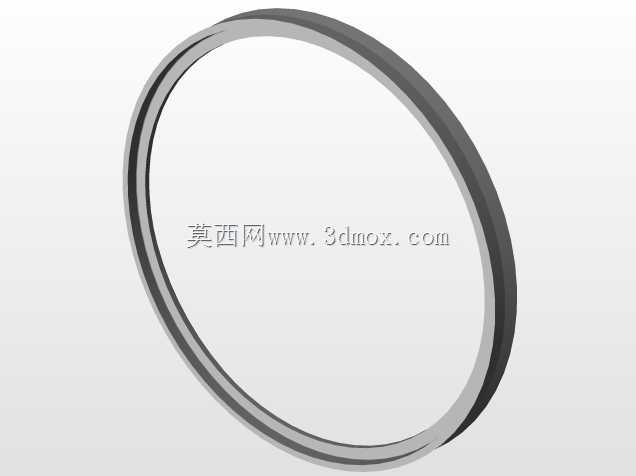

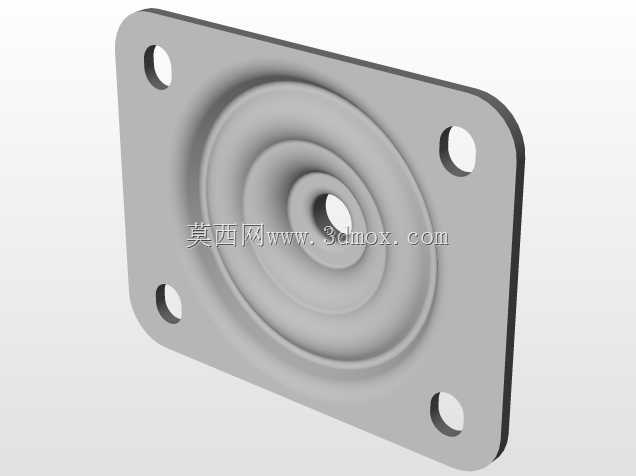

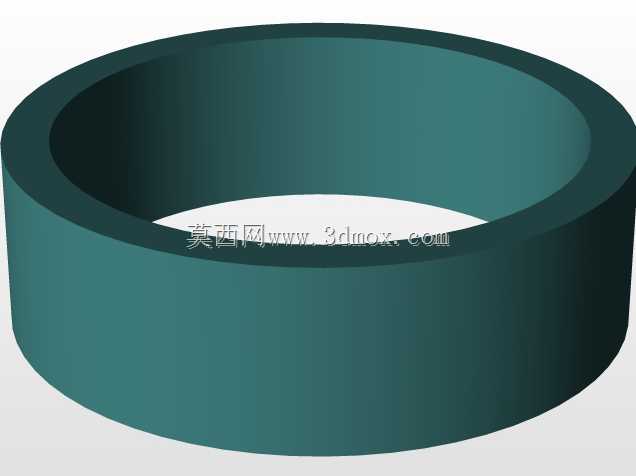

　　这款带刹车的万向脚轮，是工业场景里实现设备移位与定点固定的核心支撑部件，日常在车间周转工装、仓储货架、自动化设备机架、商用移动操作台等场景中随处可见，承担着承载设备整体重量、降低移位阻力、同时兼顾临时锁止固定的核心作用。从结构设计逻辑来看，这款脚轮采用顶部平板安装的连接形式，安装板为方形冲压钢板结构，板面预留标准安装孔位，安装时可直接通过螺栓与设备底部的安装梁锁紧固定，安装边界适配市面上多数通用设备机架的底部安装尺寸，不需要额外做转接件加工，适配性较强。回转支撑部分采用了密封式的滚珠回转结构，外圈搭配蓝色的密封防尘圈，能够阻挡车间环境里的粉尘、金属碎屑、切削液溅入回转轨道，避免长期使用后出现回转卡滞、磨损加剧的问题，

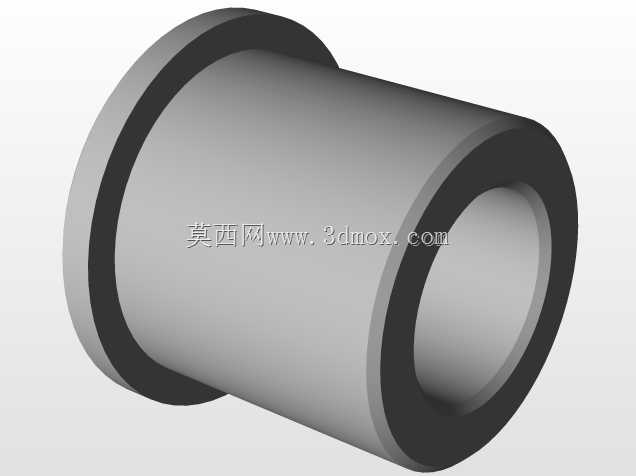

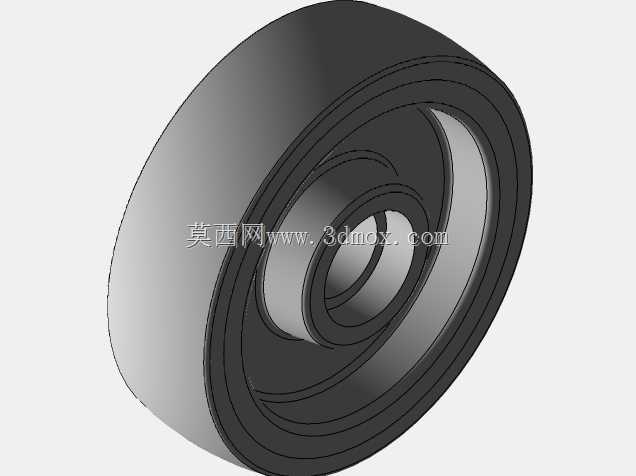

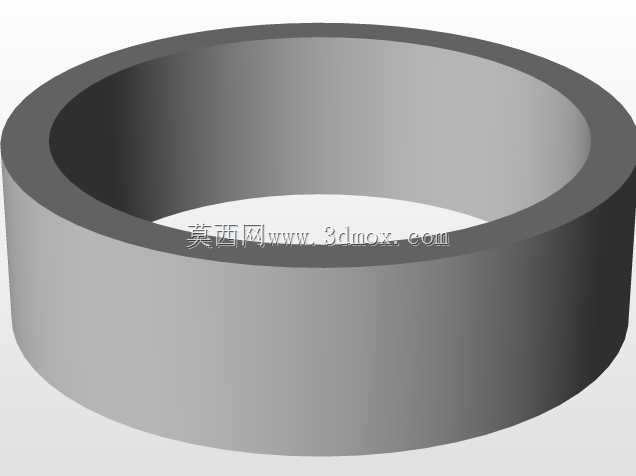

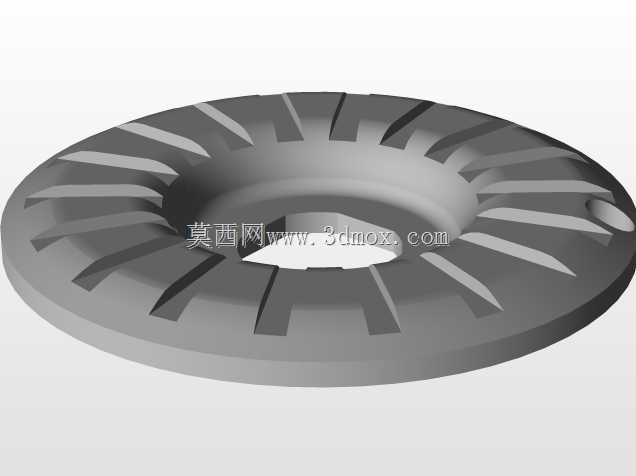

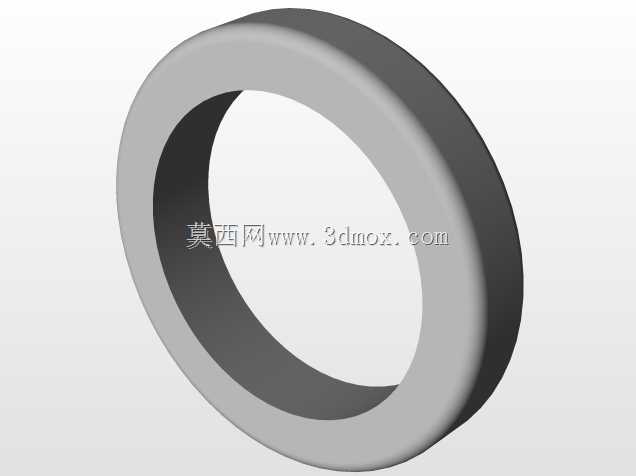

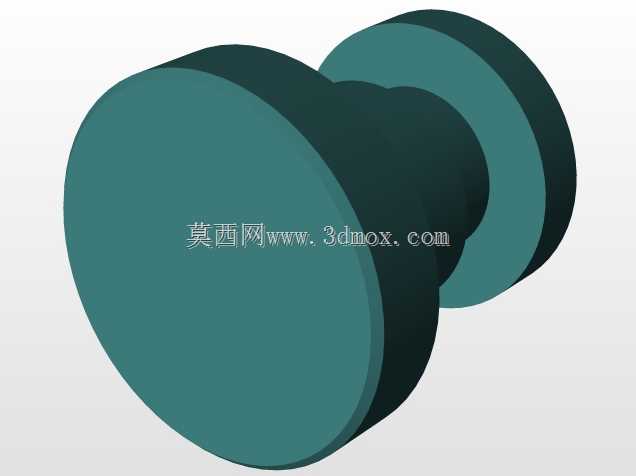

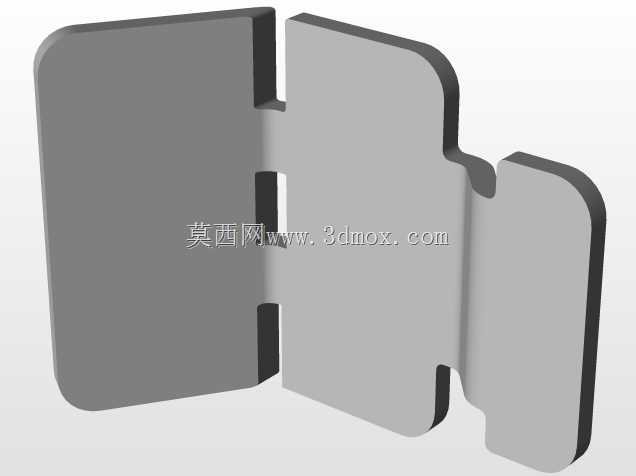

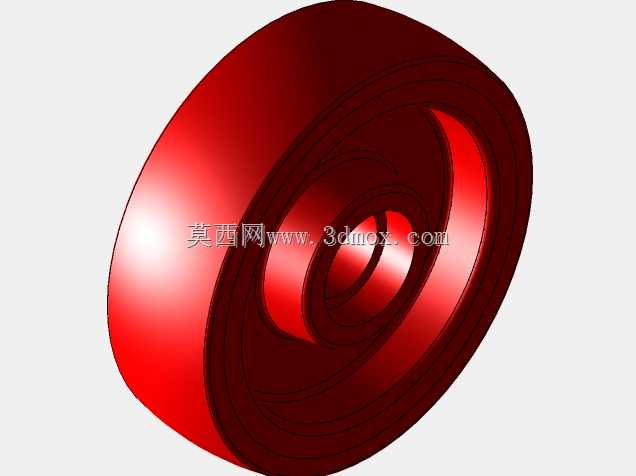

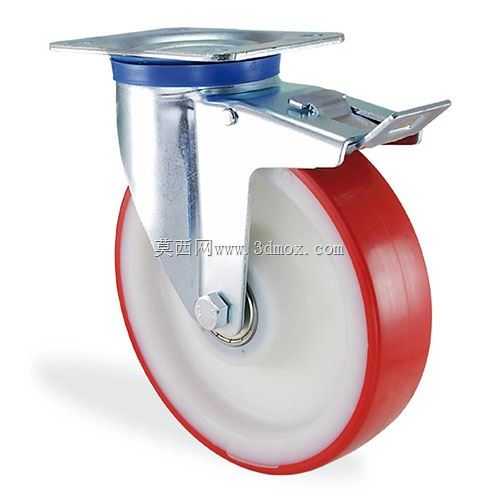

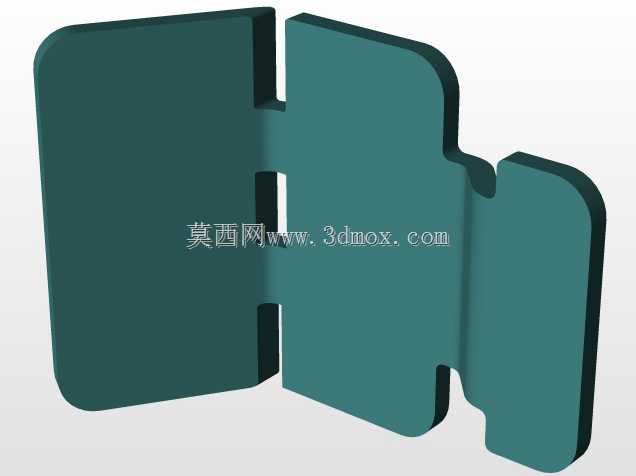

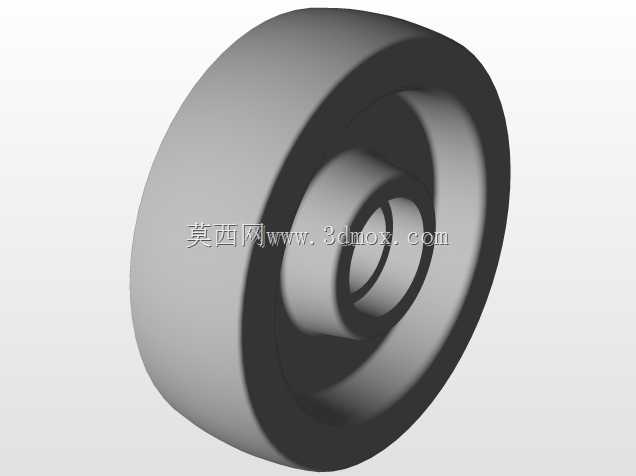

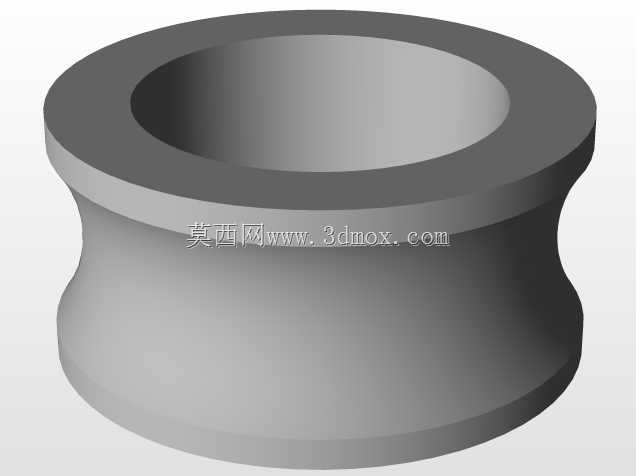

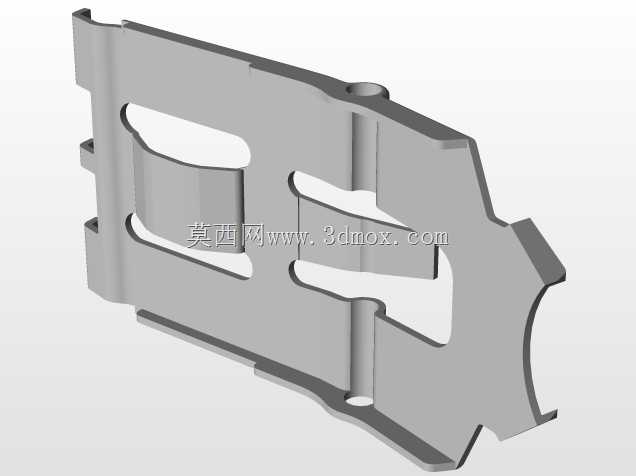

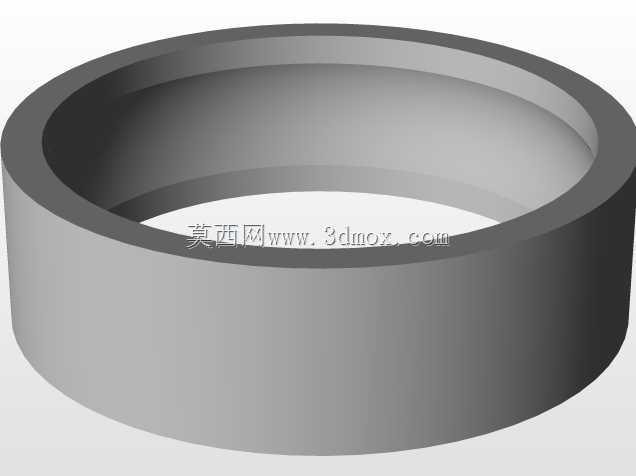

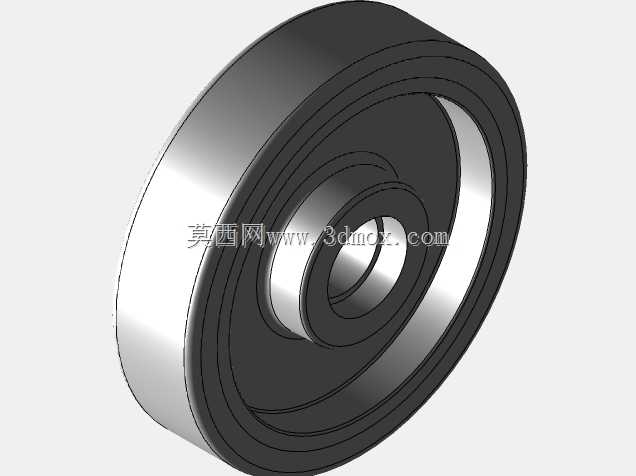

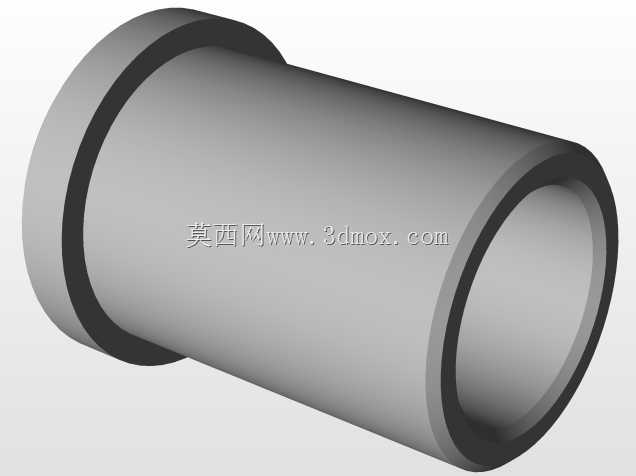

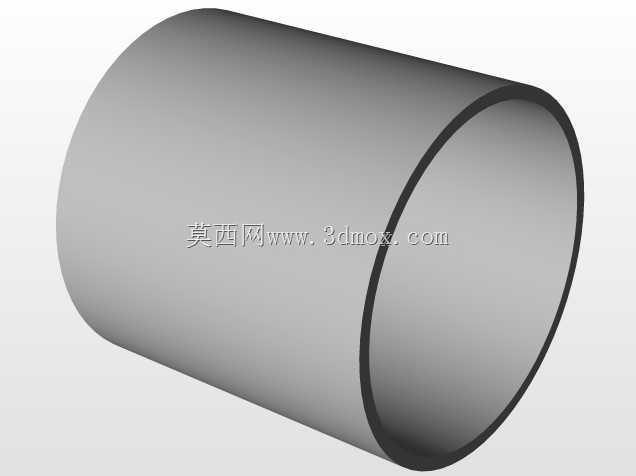

　　相比无密封结构的普通脚轮，在机加工车间、焊接车间这类多粉尘多油污的场景下使用寿命能提升40%以上。刹车结构采用了侧踩式的金属刹车踏板，踏板为冲压成型的钢板构件，踩踏行程设计符合人体工学，脚踩施加适中力度即可触发锁止，锁止状态下会同时卡住滚轮外圈与回转支撑结构，既限制滚轮的滚动，也限制支架的水平回转，避免设备停驻后出现溜滑、转向偏移的问题，解锁时只需要向上轻挑踏板即可恢复万向移动状态，操作便捷不需要额外借助工具。滚轮部分采用了双组分结构设计，内层为硬质尼龙轮芯，具备足够的结构强度来承载重载，轮芯与轮轴之间搭配了精密滚珠轴承，滚动阻力小，推动重载设备时不需要施加过大的推力；外层为红色聚氨酯包胶层，包胶厚度均匀，滚动时具备一定的减震效果，

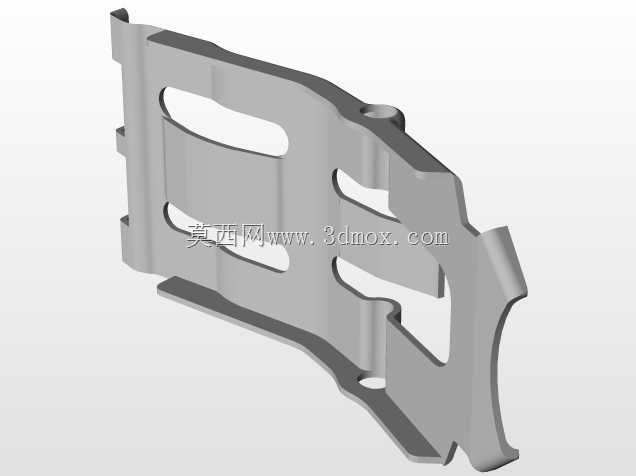

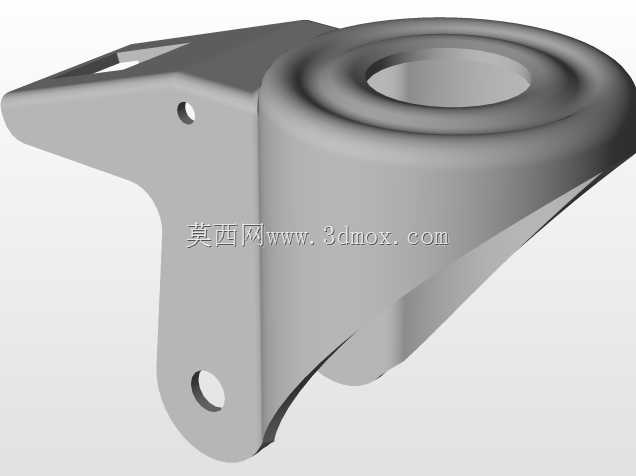

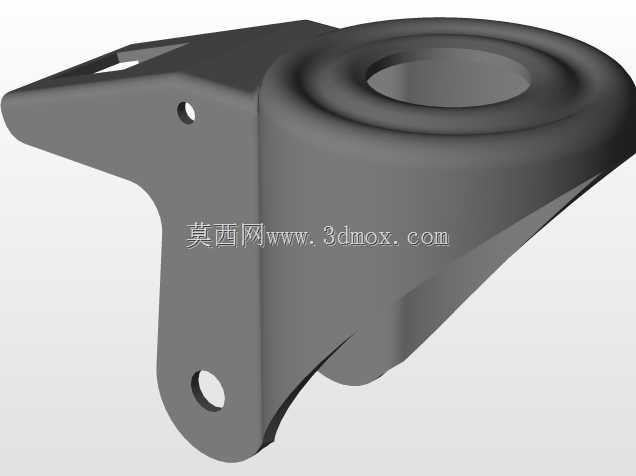

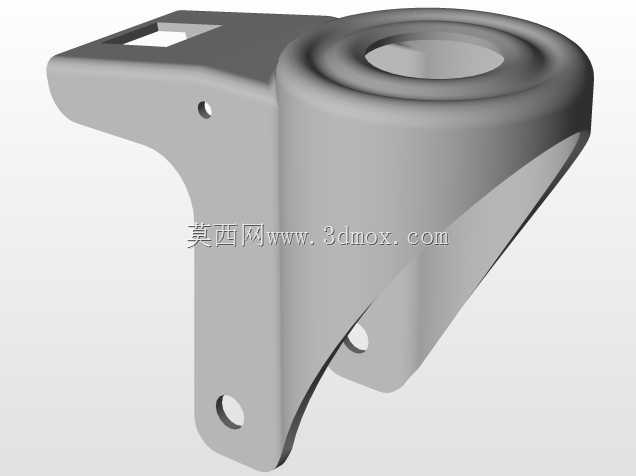

　　同时不会划伤环氧地坪、瓷砖地面、实木地面等常见的车间与商用场地地面，相比全尼龙滚轮，运行噪音更低，过地面小缝隙、小凸起时的缓冲性能更好，不会产生明显的颠簸震动。轮架部分采用了加厚钢板冲压成型后做镀锌防锈处理，整体结构为圆弧过渡的承力结构，受力路径从顶部安装板经过两侧支架直接传递到轮轴位置，没有多余的受力薄弱点，静态承载状态下不会出现支架变形、开焊的问题。在实际选型应用中，这类脚轮通常会根据设备总重量选择对应承载等级的型号，单轮承载覆盖100kg到500kg区间，四个脚轮搭配使用时，考虑到地面不平整带来的偏载问题，通常会按照总承载需求的1.5倍冗余来选型，避免单轮过载导致损坏。安装时需要注意设备底部的安装面要保持水平，

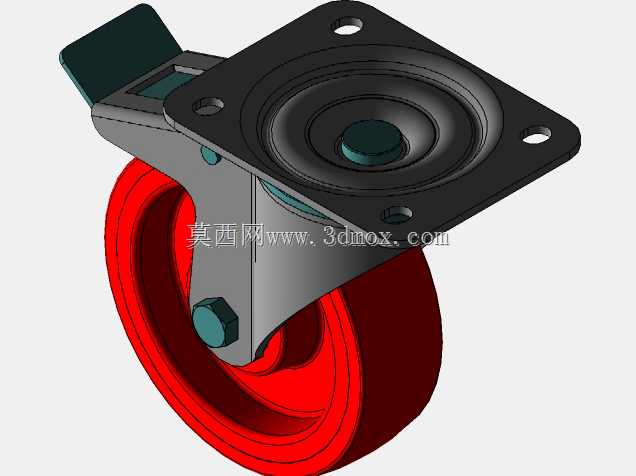

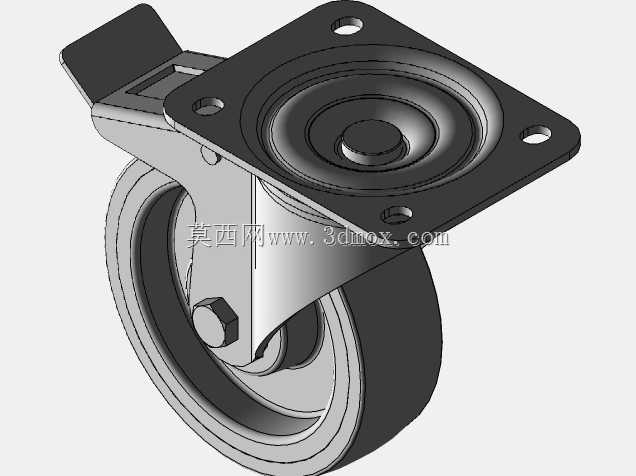

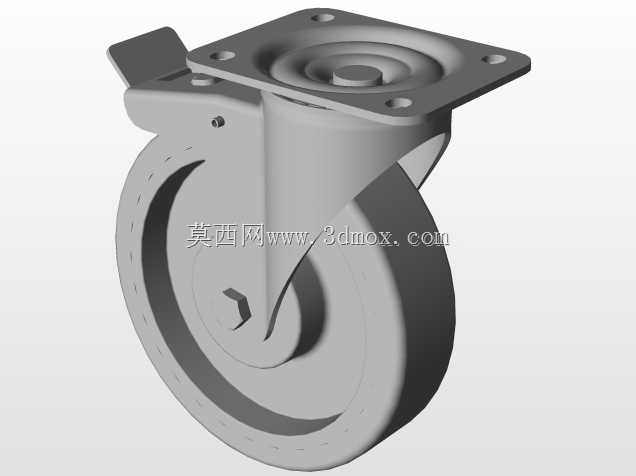

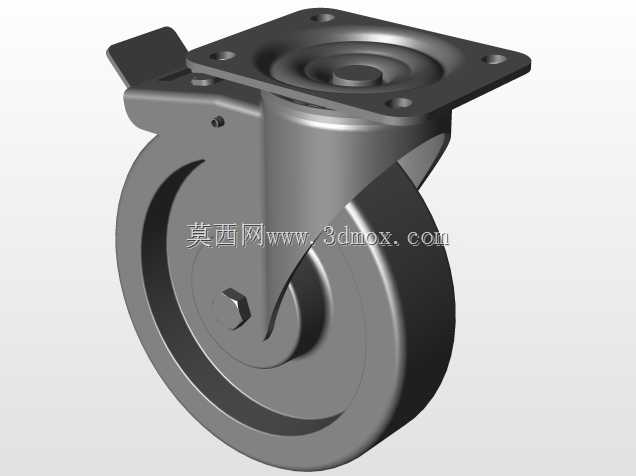

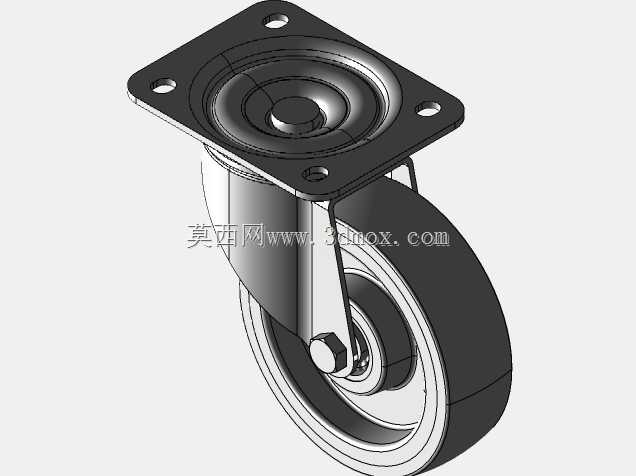

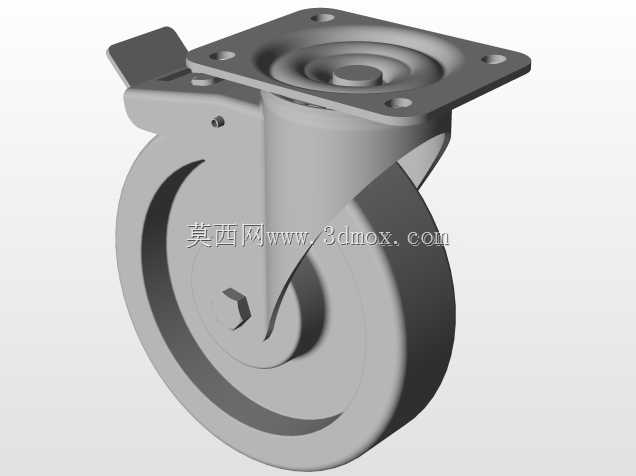

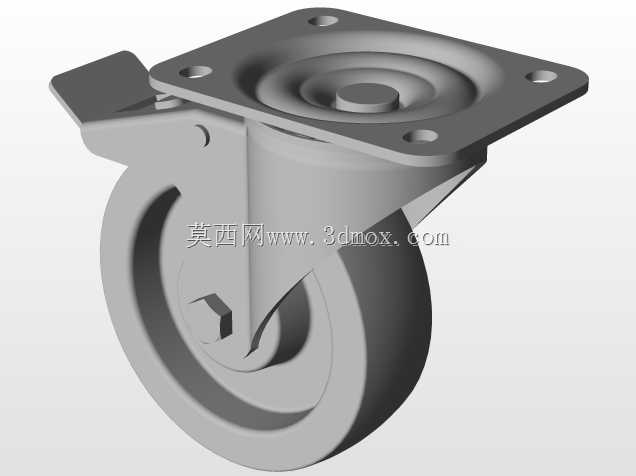

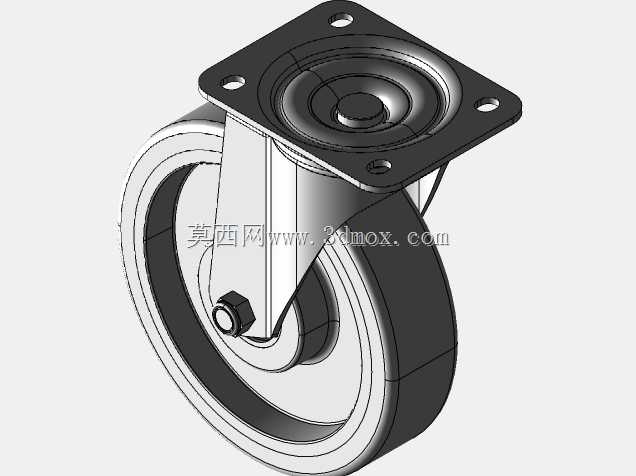

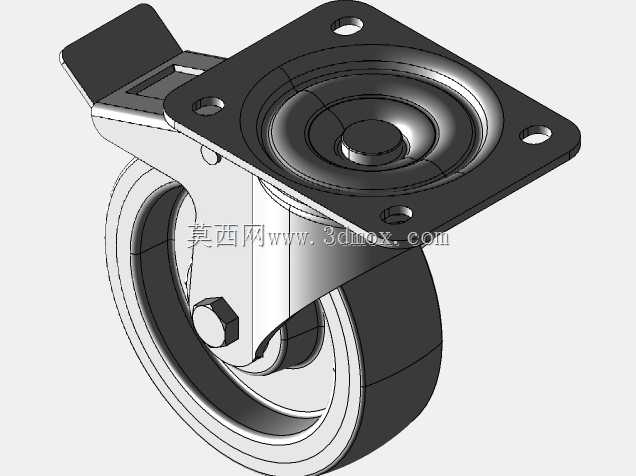

　　四个脚轮的安装高度要保持一致，避免出现个别脚轮悬空不受力，导致其余脚轮负载过大提前失效的问题。日常维护过程中，只需要定期清理滚轮缠绕的线头、铁屑等杂物，检查回转结构和轮轴的润滑状态，检查刹车踏板的锁止间隙，即可保证长期稳定运行。这款脚轮的三维结构完整还原了各个零件的装配关系，包括安装板、回转支架、刹车构件、轮芯、包胶层、轴承、连接螺栓等细节都做了准确的建模还原，能够直接用于设备机架的装配干涉检查、移动状态模拟、安装孔位匹配核对，也可以作为非标脚轮改型设计的基础模型，根据实际使用场景调整轮径、安装板尺寸、承载等级等参数，不需要从零开始建模，能够大幅提升结构设计阶段的工作效率。在设计这款脚轮的结构时，重点考量了几个核心的工程需求：首先是承力可靠性，所有金属构件的厚度都经过受力校核，在额定负载下的变形量控制在允许范围内，不会出现永久变形；其次是操作便捷性，刹车踏板的位置和踩踏力经过优化，操作人员穿着劳保鞋也能轻松完成锁止和解锁操作；第三是环境适应性，密封结构和镀锌表面处理能够适应多数工业场景的温湿度、油污粉尘环境，不需要频繁做维护保养；最后是地面保护性，聚氨酯包胶层的硬度控制在合理区间，兼顾耐磨性和地面友好性，不会在地面留下难以清理的黑印，也不会因为硬度过高导致滚动时噪音过大。
