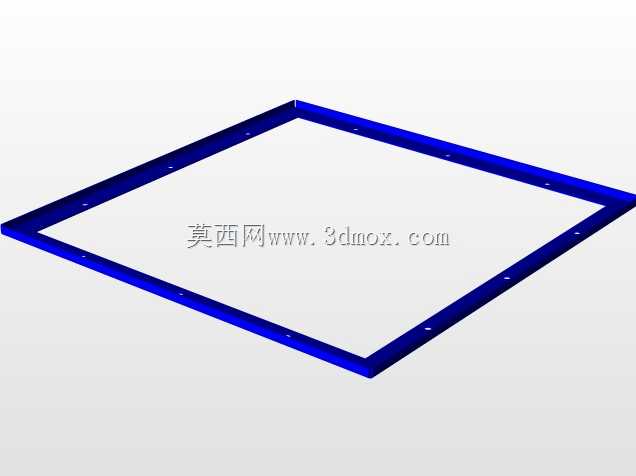

带安装孔位的蓝色边框金属盒结构

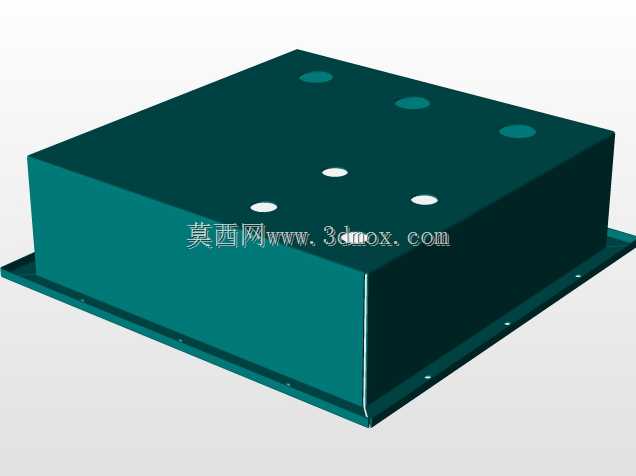

　　沉头结构可以保证螺丝安装后表面齐平，不会突出边框表面刮擦操作人员或者剐蹭相邻的管线、物料。边框的截面是L型折弯，一边用来和安装基面贴合固定，另一边形成围挡，刚好可以卡住嵌入的盒体内胆或者面板，不需要额外做压条结构，减少装配时的零件数量。做这个结构的三维建模时，首先要确定的是安装边界尺寸，也就是边框外轮廓的长宽尺寸，必须匹配现场的开孔尺寸，一般要比安装开孔大3-5mm，保证有足够的压合边，不会出现边框掉进开孔里的情况；内轮廓尺寸则要匹配内部嵌入的模块尺寸，预留0.2-0.5mm的装配间隙，方便模块顺利嵌入，同时不会因为间隙过大出现晃动。设计思路上，这类边框如果采用钣金折弯工艺加工，就要提前算好折弯扣除量，四个角的拼接处要预留焊接余量，日常做设备结构布局时，这类带安装孔的金属边框盒体，是很多防护类、承托类结构里的基础构件，很多人做方案时容易忽略这类基础件的细节，最后装配时才发现孔位不对、边框强度不够，反而拖了整台设备的调试进度。先从实际应用场景说，这类构件最常出现在小型电控单元的外框承托、光学检测平台的镜片安装边框、小型物料周转的盒体上口加强边，还有一些嵌入式设备的面板安装固定框，比如车间里的小型操作终端嵌入操作台时，就需要这类边框压在台面开孔处，既做装饰遮挡，又承担内部模块的承托力，避免内部模块从开孔处下坠。从功能特性上看，这个构件采用等截面的折弯边框设计，四个角做了无缝拼接处理，边框上均匀分布的沉头安装孔，是用来穿设固定螺丝的，

　　焊接后打磨平整再做表面喷塑处理，也就是图里的蓝色外观层，喷塑层不仅能防锈，还能提升表面的耐磨性能，适合车间多粉尘、偶尔有切削液飞溅的工况。安装孔的间距设置也有讲究，不能太近也不能太远，孔距太近会降低边框的结构强度，折弯或者焊接时容易出现变形；孔距太远则固定后边框中间位置容易翘起，和安装基面之间出现缝隙，一般对于这种小型盒体边框，孔距控制在80-120mm之间比较合适，四个角的位置距离角部15-20mm处必须设置一个安装孔，避免角部翘起影响外观和密封性能。很多新手做这类结构时，容易忽略边框的折弯圆角，钣金折弯时内角必须留有和板材厚度匹配的折弯圆角，不能直接做直角，否则加工时会出现板材开裂的问题，一般1.5mm厚的冷轧钢板做这类边框，

　　折弯内R设置在0.8-1mm就比较合适，既不会因为圆角过大影响拼接精度，也能避免加工缺陷。另外，边框的围挡边高度也要根据实际承重来选，如果只是承托轻薄的面板，围挡边高度做10mm就足够；如果要承托重量较大的电控模块，围挡边高度要做到15-20mm，同时适当增加板材厚度，避免长期承重后边框出现变形。在实际装配场景里，这类边框安装时一般先在安装基面开好对应尺寸的孔，然后把边框放在开孔处，对准提前在基面上打好的螺纹孔，用沉头螺丝逐一拧紧，拧紧时要按照对角顺序操作，避免单个螺丝拧得过紧导致边框受力不均出现翘曲，拧紧后要检查边框四周和基面的贴合度，不能有明显的缝隙，否则粉尘或者液体会从缝隙处进入内部，影响内部模块的使用寿命。

　　还有一些特殊工况下，比如用在食品加工设备上的这类边框，表面处理就不能用普通喷塑，要采用食品级的不锈钢材质做拉丝或者电解抛光处理，安装孔也要做去毛刺处理，避免积留污物，方便日常清洁消毒。做三维建模时还要注意，安装孔的沉头深度要匹配所选螺丝的沉头高度，保证螺丝拧紧后表面完全沉入沉孔内，不会突出表面，如果沉头深度不够，螺丝头突出会导致后续安装面板时无法贴平，出现缝隙；沉头过深则会降低边框局部的结构强度，拧紧螺丝时容易出现沉孔处开裂的问题。另外，四个角的拼接处如果采用焊接工艺，建模时要把焊缝的位置预留出来，不要直接把两个边做完全重合的对接，要预留0.1mm左右的拼接间隙，方便焊接时焊料渗透，保证焊接强度，焊接后的打磨余量也要在建模时考虑进去，避免打磨后边框尺寸出现超差。这类看似简单的边框构件，其实在很多设备里都承担着固定、防护、承托的多重作用，设计时不能只看外观尺寸，还要结合加工工艺、装配流程、实际工况载荷来调整细节参数，才能保证最终加工出来的零件能顺利装配，长期使用也不会出现变形、松动的问题。
