力士乐A10VO28PFR轴向柱塞液压泵结构

　　在各类工业液压系统的动力单元搭建中，轴向柱塞泵始终是高压工况下的核心动力输出部件，这款A10VO28规格的柱塞泵，常被应用在中小型工程机械的液压回路、机床液压站、注塑机锁模与射胶动力段、环卫车辆的作业机构驱动等场景中，作为系统的压力油源，它负责将原动机输入的旋转机械能转化为液压油的压力能，为后续的油缸、液压马达等执行元件提供稳定的高压油输出。从实际使用场景来看，28cc排量的规格刚好适配15-30kW区间的电机或柴油机直连安装，在额定转速1500rpm下可以输出40L/min左右的理论流量，额定工作压力能够覆盖28MPa的常规高压工况，峰值压力可短时达到35MPa，完全满足多数中载液压系统的动力需求。

　　从结构设计思路来看，这款泵采用斜盘式轴向柱塞的经典结构，缸体与配流盘的配对摩擦副做了球面配流的优化设计，相比平面配流结构，球面配合可以自动补偿缸体受侧向力产生的微小偏摆，降低高压工况下的容积泄漏，同时提升泵的抗污染能力，在油液清洁度稍差的现场工况下也能保持较长的使用寿命。泵体主体采用高强度铸铁铸造而成，流道在铸造阶段就做了圆滑过渡处理，减少油液在泵体内的沿程压力损失，同时壳体的壁厚经过有限元校核，在峰值压力下不会出现应力集中导致的壳体开裂问题。前端的安装法兰采用标准的两孔菱形安装止口，止口直径、轴伸尺寸都符合ISO通用安装标准，不需要额外做转接法兰就可以直接和标准Y系列电机、柴油机飞轮壳对接，安装时只需要保证轴伸的同轴度控制在0.1mm以内，就可以避免轴封过早磨损、轴承异常发热的问题。

　　泵体侧面集成的控制阀组是这款泵的变量调节核心，包含压力切断阀、流量控制阀两个核心阀件，能够实现负载敏感的变量功能：当系统执行元件不需要大流量时，泵会自动降低斜盘倾角，减小输出流量，只维持系统待机所需的微小泄漏流量，相比定量泵加溢流阀的节流调速系统，这种变量结构可以减少30%以上的无功能耗，降低系统的发热问题，在长时间待机的设备上节能效果尤为明显。控制阀组的外露调节螺栓都做了防锈处理，同时配有锁紧螺母，现场调试时可以根据系统的实际需求调整压力切断值、流量响应速度，调试完成后锁紧螺母即可避免设备运行过程中螺栓松动导致的参数漂移。

　　从安装边界尺寸来看，这款泵的总长度控制在300mm以内，主体壳体的最大回转直径不到180mm，侧面阀组的突出高度为85mm，在做液压站布局时，只需要在泵的侧面预留出100mm的阀组安装与调试空间，上方预留出50mm的排气空间，就可以满足安装与日常维护的需求。泵的进出油口采用法兰式连接，进油口通径为32mm，出油口通径为25mm，进油口的设计流速控制在1.5m/s以内，避免进油流速过高产生吸空、气蚀问题，安装时进油管路需要尽量缩短，减少弯头数量，同时保证管路的密封可靠，避免空气进入泵内导致的噪音异常、容积效率下降问题。泵的泄油口设置在壳体的最高位置，安装时需要将泄油口单独接回油箱，保证壳体内部的回油压力不超过0.3MPa，避免轴封被高压油冲损，同时泄油管路的回油口要插入油箱液面以下，防止回油过程中带入空气。

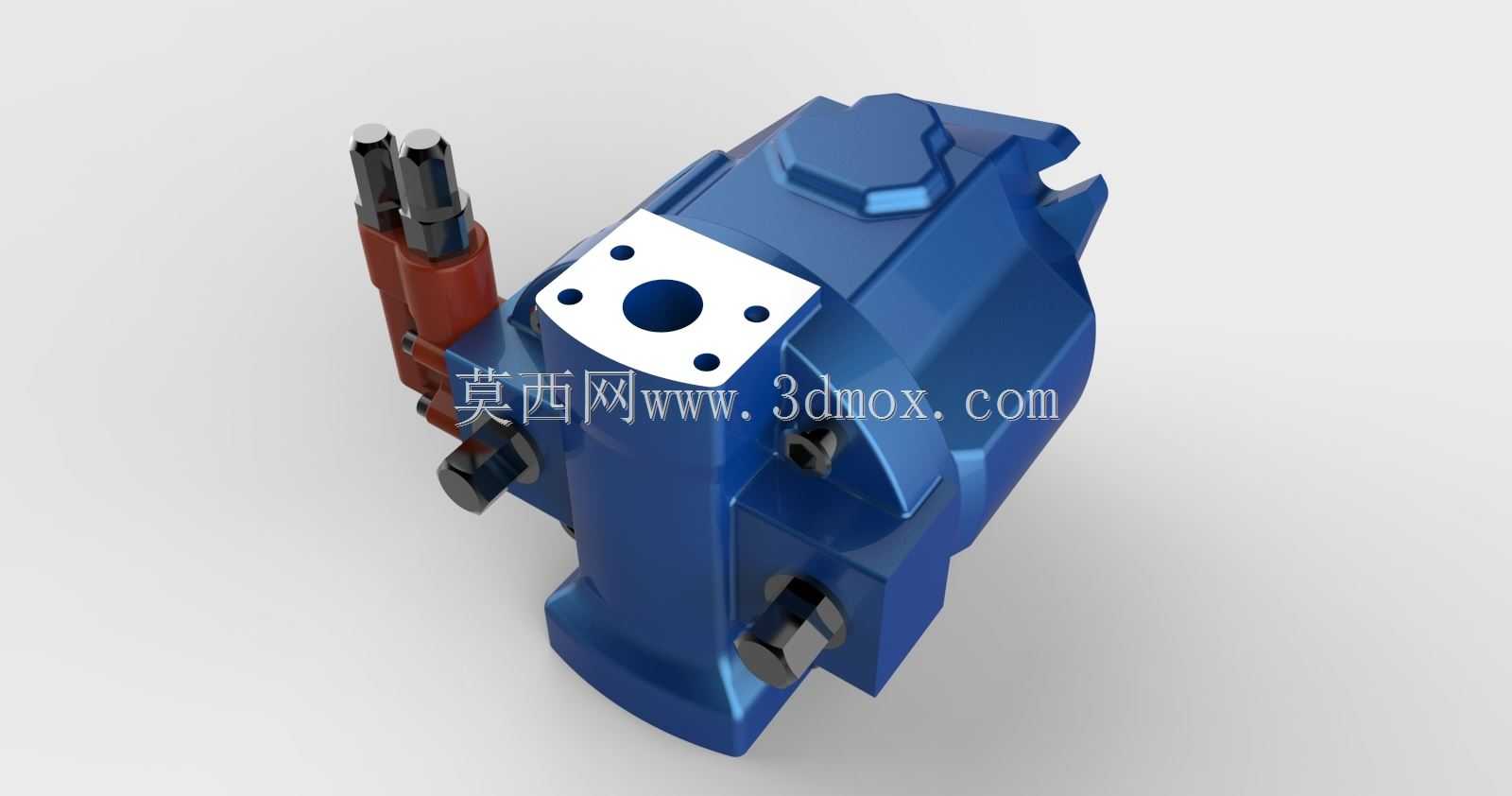

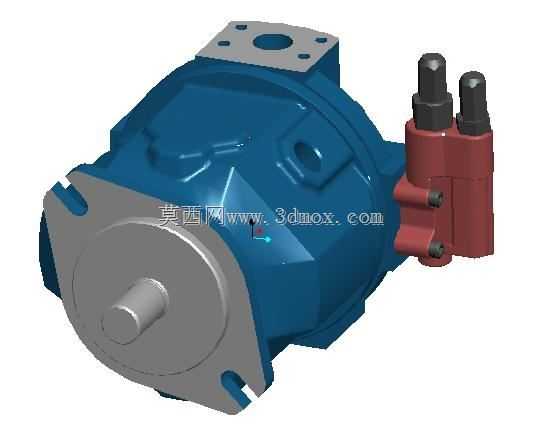

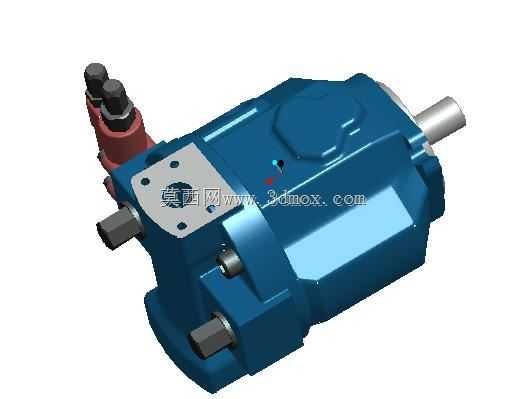

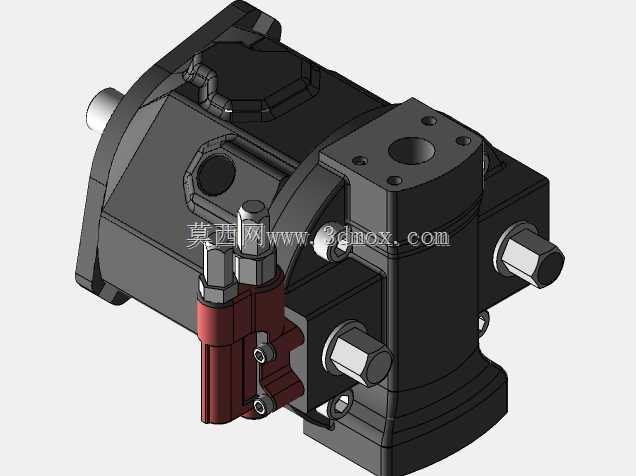

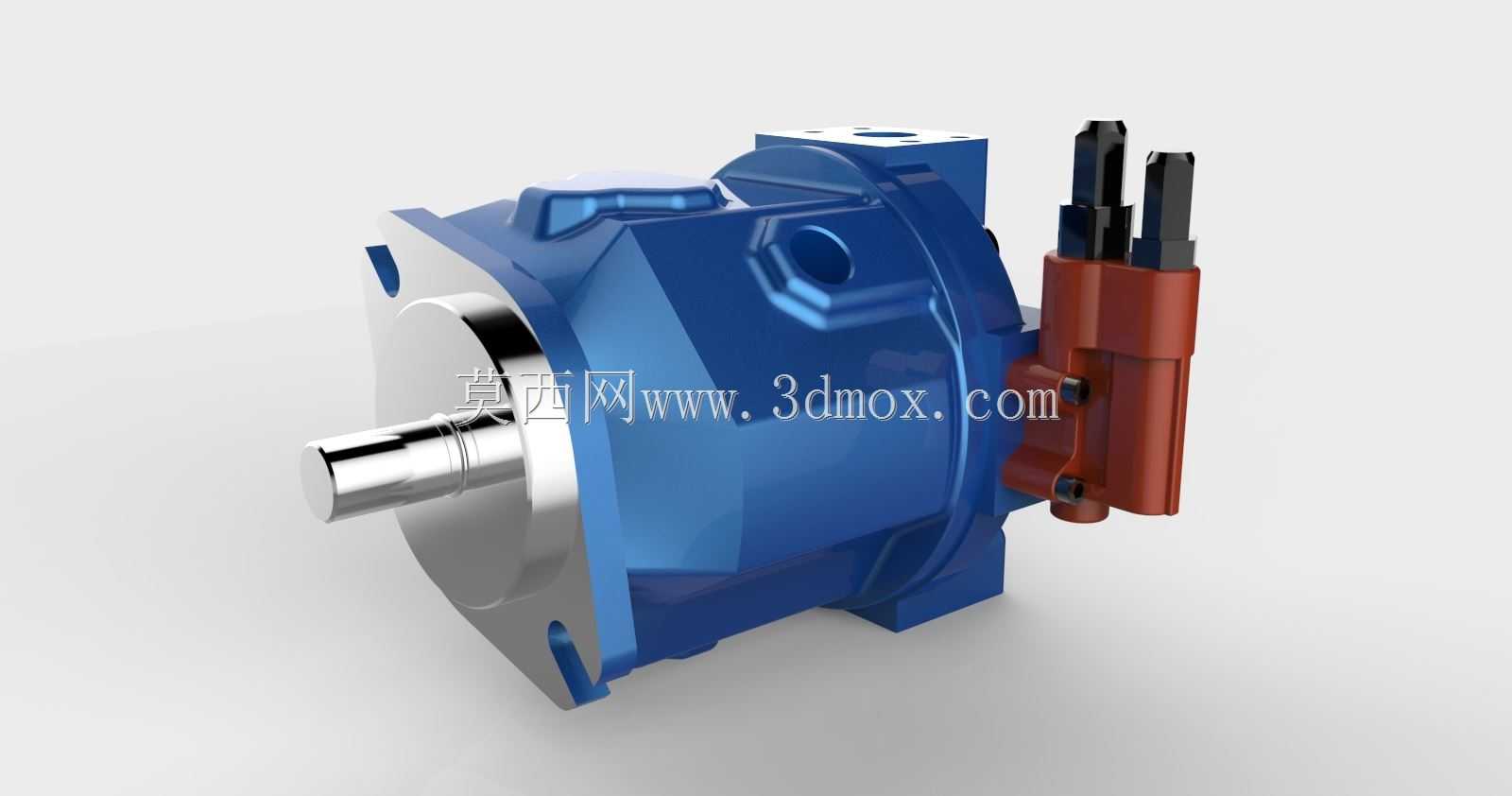

　　在三维建模的结构还原上，这款模型完整还原了泵体的所有外部安装特征，包括法兰安装孔的位置尺寸、轴伸的平键槽尺寸、进出油口的法兰螺栓孔分布、控制阀组的外形与调节螺栓位置，所有尺寸都按照实物1:1测绘还原，在做液压站的三维布局设计时，可以直接调用这个模型进行管路走向规划、安装干涉检查，不需要再对模型的安装尺寸做二次校核。模型同时还原了泵体表面的铸造圆角、安装面的加工凸台、螺栓头的外露细节，在做设备的整体外观渲染时，也能够还原出真实的部件质感，不需要再额外做细节补全。对于液压系统设计人员来说，准确的泵体三维模型可以在设计阶段就规避安装干涉、管路折弯半径不足、维护空间预留不够等常见问题，减少现场安装时的整改工作量，缩短设备的设计与装配周期。

　　从实际运维的角度来看，这款泵的结构设计充分考虑了现场维护的便利性，前端的轴封可以在不拆解泵体的情况下直接更换，控制阀组也可以整体从泵体上拆下清洗或更换，不需要将整泵从设备上拆下就可以完成常见故障的排查与处理，降低了设备的停机维护时间。泵内部的柱塞、滑靴、回程盘等易损件都采用通用化的规格设计，配件采购渠道广泛，后期维护成本较低，这也是这款泵在各行业液压系统中被广泛应用的重要原因之一。在做系统选型匹配时，只需要根据系统所需的最大流量、工作压力选择对应排量的规格，再根据控制需求选择对应的控制阀组配置，就可以快速完成动力单元的核心部件选型，搭配标准的钟形罩、联轴器就可以完成动力组的装配，通用性极强。
