游乐设施过山车行走轮组结构设计

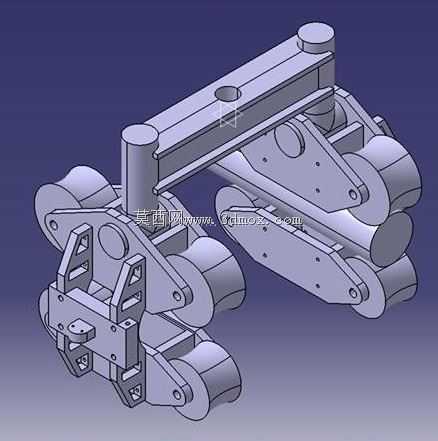

　　这套过山车行走承载轮组结构，主要应用于大型主题乐园、文旅景区的钢制轨道过山车设备，作为车体与轨道直接接触的核心走行部件，承担着整节车体加乘客的全部垂向、横向载荷，同时要在轨道的爬升、俯冲、侧弯、螺旋翻转等复杂工况下保持稳定贴轨运行，避免出现脱轨、跳动、卡滞等风险。从结构设计逻辑来看，整套轮组采用多轮组对称布局，分别对应轨道的上接触面、下接触面与侧接触面，不同方向的滚轮独立通过铰接支架与主承载架连接，能够在轨道曲率变化、轨距存在微小公差时自动调整轮体角度，保证每个滚轮都能与轨道面充分贴合，避免单点受力过大导致轮体过早磨损或者应力集中。主承载架采用厚钢板拼焊后加工成型，所有铰接孔位都预留了衬套安装位置，

　　日常运维时只需更换磨损的衬套与滚轮，无需整体更换承载架，大幅降低后期维护成本。轮组的安装接口采用标准化的销轴连接设计，与过山车车体主框架的连接位设置了缓冲减震垫，能够吸收轨道接缝处产生的高频振动，减少振动传递到车体客舱位置，提升乘客乘坐体验的同时，也能降低车体结构的疲劳损伤。设计过程中首先要明确轨道的截面尺寸参数，轮组的轮体内槽弧度完全匹配轨道钢管的外径，保证接触面积足够，降低接触应力；横向轮的安装位置要预留足够的调整余量，能够适配安装过程中出现的轨距偏差，同时在极端侧弯工况下，横向轮能承担全部离心力载荷，不会出现轮体与支架干涉的情况。垂向承载轮采用双轮并排布局，相比单轮结构能将单轮载荷降低近一半，在高速俯冲时能更好地分散冲击力，

　　轮体支架的铰接点位置经过反复校核，保证轮组在通过轨道上下起伏段时，上下抱紧轮都能始终贴合轨道上下表面，即使在车体处于倒挂状态时，下侧的抱紧轮也能提供足够的拉拽力，保证车体不会脱离轨道。整套结构的外形尺寸完全适配常规的无缝钢管过山车轨道规格，安装边界预留了足够的安全间隙，轮组在最大摆角状态下也不会与轨道支撑结构、相邻车体部件发生碰撞；所有铰接位置都设计了润滑脂注油通道，日常运维时可以在不拆解轮组的情况下完成润滑保养，延长部件使用寿命。从受力角度分析，主承载架的受力薄弱位置都做了加强筋结构，避免在长期交变载荷下出现焊缝开裂、结构变形的问题；轮体采用聚氨酯包胶材质，内部镶嵌深沟球轴承，既能保证足够的承载能力，又能降低运行时的噪音，

　　减少轮体与钢管轨道的刚性冲击。在实际应用场景中，这类轮组需要适应户外露天环境的温度变化、雨雪侵蚀，所以所有外露的金属部件都做了防锈防腐处理，铰接位置的密封结构能避免雨水、灰尘进入轴承位置，防止轴承过早锈蚀卡滞。设计时还充分考虑了拆装便捷性，滚轮的固定销轴采用快拆结构，更换滚轮时不需要将整个轮组从车体上拆下，只需要拔出对应销轴就能完成滚轮更换，大幅缩短设备维护的停机时间，对于运营方来说能有效提升设备的可用时长。整套轮组的运动行程经过校核，在通过最小曲率半径的弯道、最大坡度的起伏段时，所有运动部件都不会出现运动死点，铰接支架的摆动角度被限制在安全范围内，避免摆动角度过大导致轮体脱离轨道接触面。
