AutonicsM4NS-NA型数字缩放显示仪表结构设计

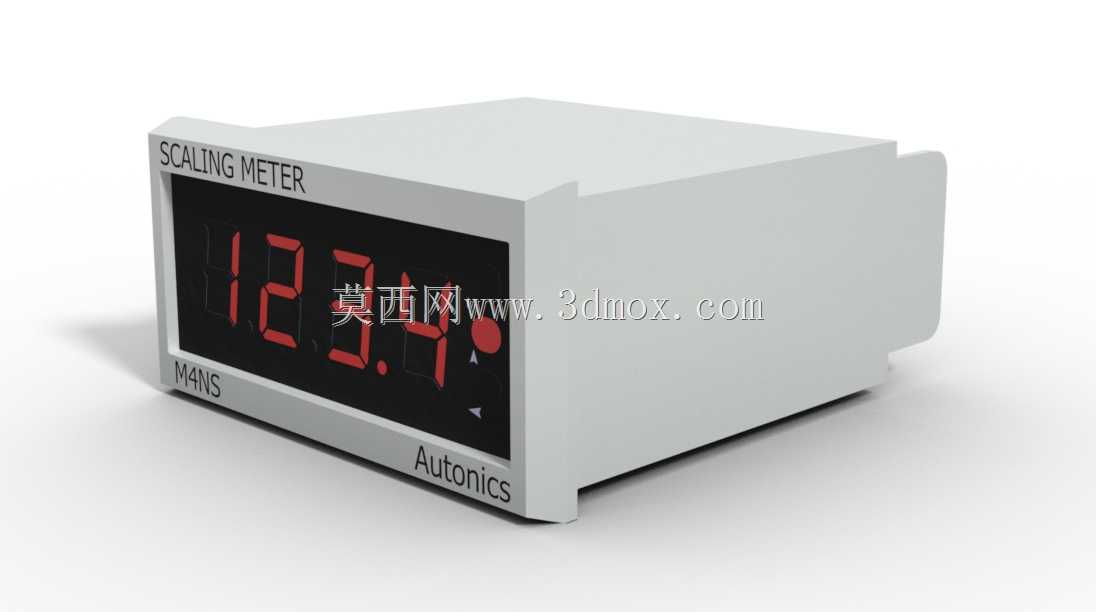

　　在工业测控系统的面板集成环节，这类嵌入式数字显示缩放仪表是现场操作人员获取过程参数的核心交互终端，常见于生产线控制柜、设备操作面板、测试台架的标准开孔位，承担着将传感器采集的模拟量信号按预设比例缩放转换为直观数字读数的功能，适配温度、压力、转速、流量等多种非电量与电量信号的现场显示需求，无需额外外接信号转换模块即可直接匹配多类工业传感器输出，大幅简化测控回路的布线与调试工作量。从结构设计逻辑来看，该仪表采用标准面板嵌入式安装的壳体方案，整体为阻燃ABS注塑成型的方体结构，前面板做了微凸的边框处理，既可以在安装后遮盖面板开孔的加工误差，也能避免日常操作中磕碰损伤显示区域；前面板上部印有SCALING METER标识明确设备功能属性，

　　下部标注品牌与型号信息，中间区域为高亮度红色数码管显示窗，数码管采用倾斜内嵌式安装，配合深色滤光面罩，在车间强光环境下仍能保证3米外清晰读取数值，显示窗侧边设置的状态指示点可直观反馈信号超限、输出动作等运行状态，无需额外配置指示灯即可完成基础状态提示。壳体侧面设计有弹性卡扣结构，安装时无需额外螺丝固定，只需将仪表从面板正面推入标准开孔，卡扣即可自动卡紧在面板背面，适配1到5毫米厚度的各类控制柜面板，拆卸时只需按压卡扣即可从正面取出，极大提升了现场安装与后期维护的效率；壳体后部预留了接线端子的安装空间，端子排布采用上下分层设计，强电与弱电回路端子做了物理隔离，避免接线时出现信号干扰，同时壳体背部设置了多处散热格栅，

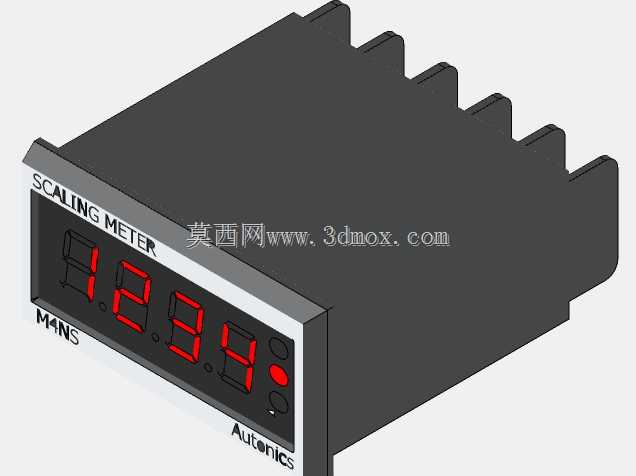

　　在仪表长时间连续运行时可通过自然对流带走内部电路产生的热量，保证内部元器件工作在允许的温度范围内。从建模细节来看，前面板的字符标识采用凹刻填漆的工艺还原，数码管的段码结构做了独立建模，可直接用于渲染不同数值的显示效果，壳体的分模线、卡扣的弹性倒角、安装定位的止口结构都做了1:1的还原，建模过程中严格遵循实物的安装边界尺寸，面板开孔尺寸、壳体插入深度、接线空间预留量都与实物参数保持一致，可直接用于控制柜的面板布局干涉检查、操作工位的人机工程仿真，也可作为教学案例讲解嵌入式工业仪表的结构设计要点。在实际选型应用中，这类仪表的安装开孔尺寸是结构设计阶段需要重点确认的参数，该模型还原的标准开孔尺寸可直接导入控制柜的三维布局文件中，

　　提前核对开孔位置与周边元件的间距，避免现场安装时出现与柜内横梁、线槽、其他元件的干涉问题；同时前面板的显示区域倾角、按键操作空间（该型号无外置按键，参数设置通过侧面隐藏端口完成）的还原，也可用于操作工位的可视性仿真，验证不同安装高度下操作人员的读数舒适度，优化控制柜的面板布局设计。不同于通用型数显表，该型号的缩放功能可通过内部参数设置实现不同量程信号的匹配，比如将4-20mA的标准信号对应到0-9999的任意显示区间，无需额外配置信号隔离器或转换器，这一功能特性在结构上体现为内部电路板预留了参数存储模块的安装位，建模时也对内部的电路板安装柱、走线槽做了简化还原，可用于讲解仪表内部的元件布局逻辑，帮助结构设计新人理解嵌入式工业设备的空间分配思路：在有限的壳体内同时兼顾显示效果、接线便利性、散热效率、安装可靠性，是这类面板式仪表结构设计的核心考量点。
