五十吨级压路作业核心工作机构结构设计

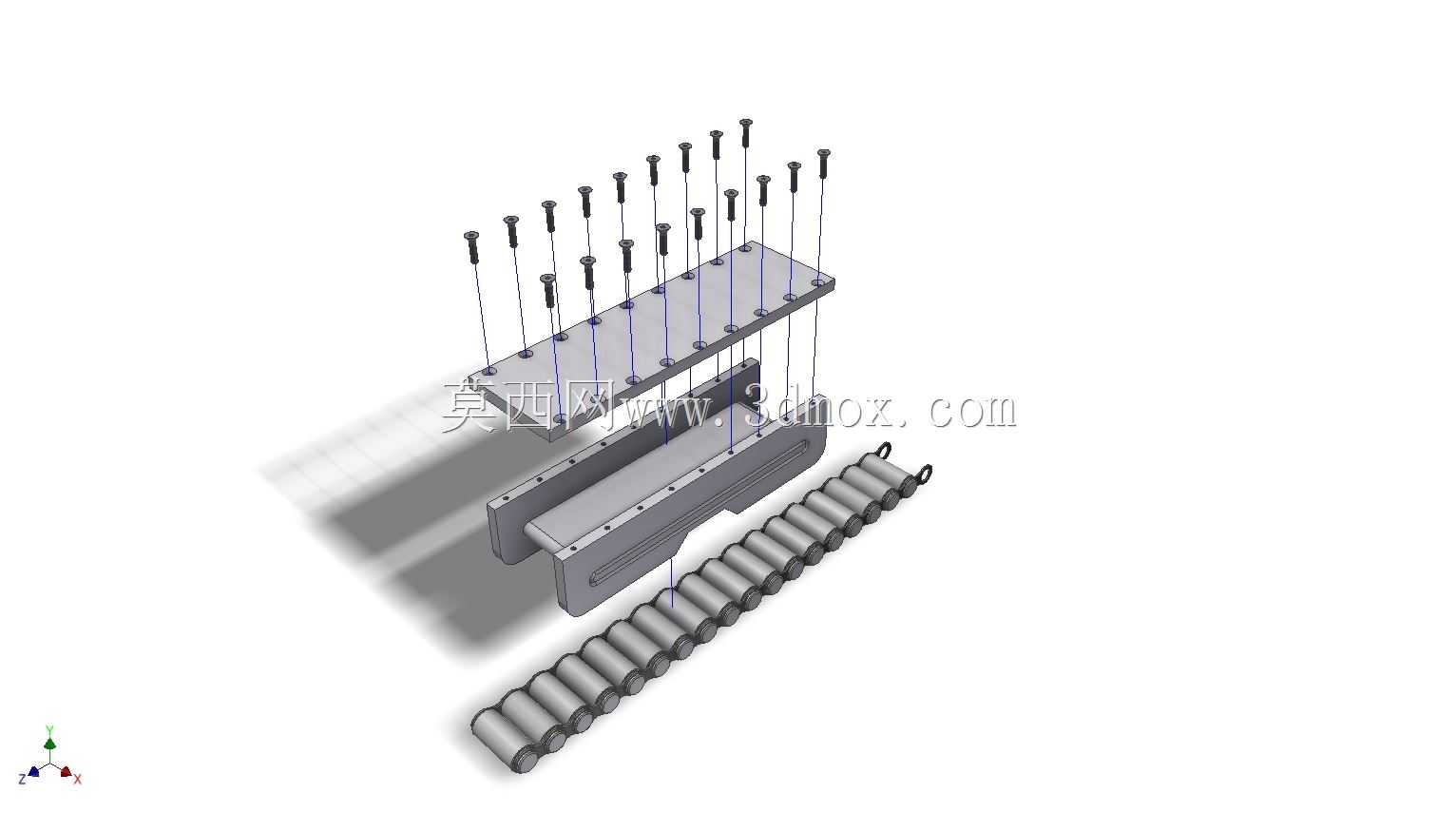

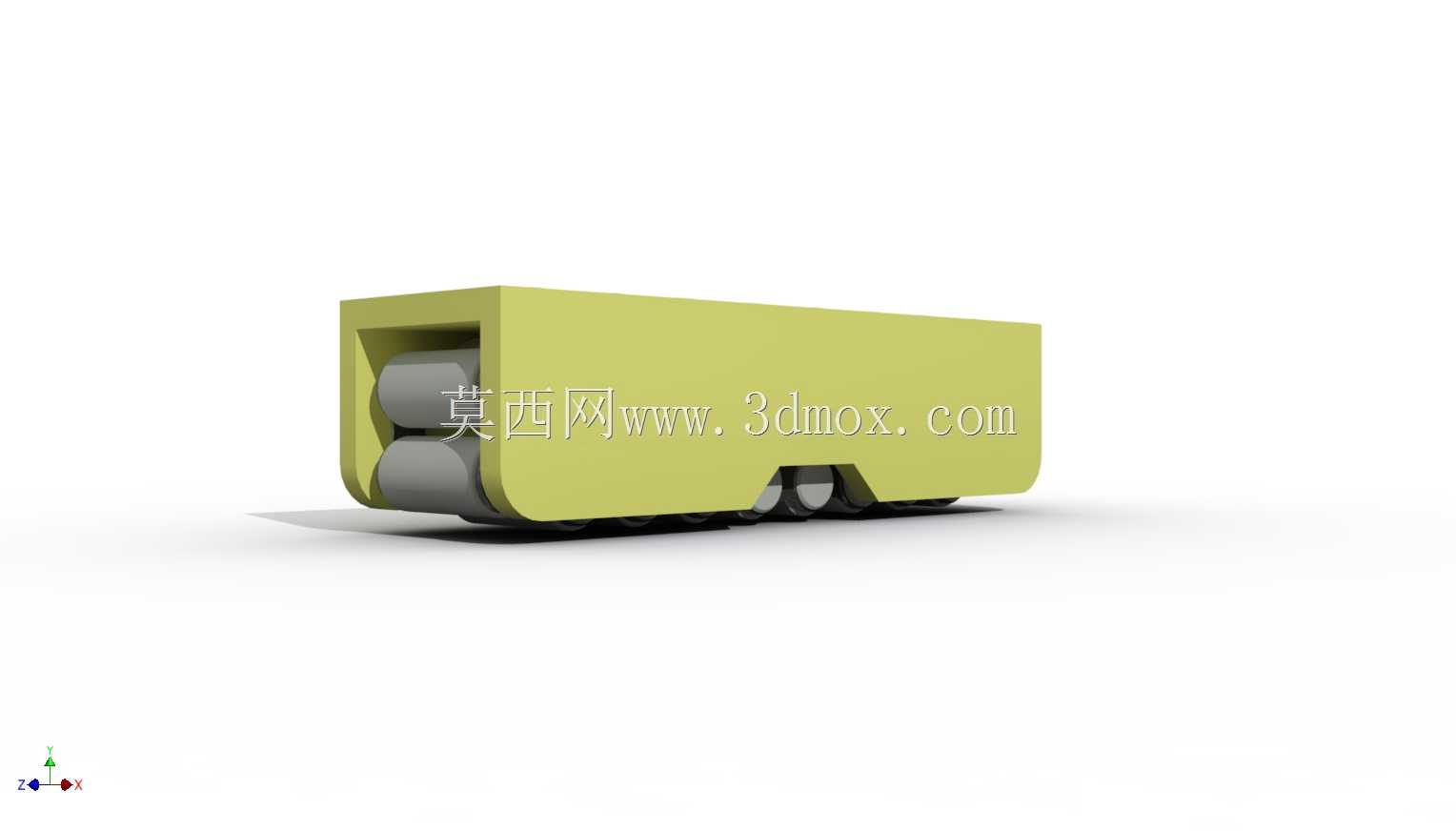

　　这套五十吨级压路设备的核心作业机构，在道路基建、大型场地整平、高填方路基压实作业场景中承担核心压实功能，区别于轻型压路设备，大吨位压实机构能一次性完成厚铺层路基的密实度达标作业，减少反复碾压的通行次数，尤其适配高等级公路、机场跑道、大型工矿堆场这类对地基承载力要求极高的施工场景，避免后期出现路基沉降、面层开裂的工程问题。从结构组成来看，整套机构包含重型压实辊组、承载机架、连接固定组件三个核心部分，压实辊采用多节圆柱辊子串联排布的结构，单节辊子的同轴度公差控制在0.1mm以内，辊面做了高频淬火硬化处理，硬度达到HRC55以上，能适应碎石层、水稳层、沥青面层等不同工况的摩擦损耗，避免长期作业后辊面出现凹坑、

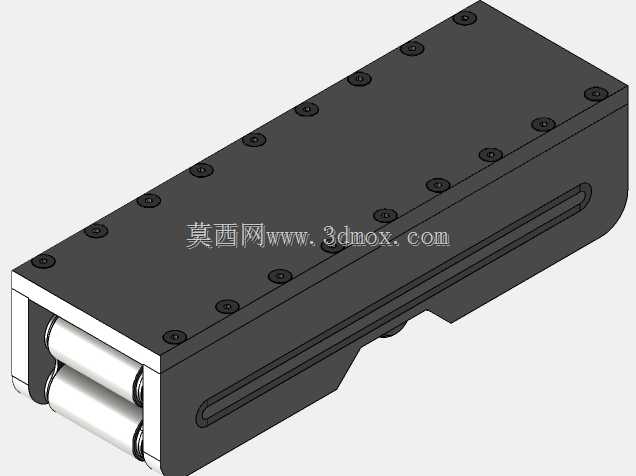

　　偏磨导致的压实平整度不达标问题。承载机架采用箱型焊接结构，板材选用低合金高强度结构钢，焊接后做整体去应力退火处理，消除焊接内应力防止长期重载作业下机架变形，机架上预留了与振动激振单元、行走驱动机构的安装接口，接口的位置度公差严格控制在0.2mm范围内，保证后续装配时各部件的同轴度与配合精度，避免出现装配干涉、运行异响的问题。连接固定组件采用高强度螺栓组搭配定位销的结构，螺栓选用12.9级高强度紧固件，按照对角线预紧顺序施加规定扭矩，保证机架各连接面的贴合度，定位销则承担横向剪切力的承载作用，避免设备在颠簸作业工况下螺栓受剪出现断裂失效。设计过程中优先考虑了作业时的载荷传递路径，压实作业时的地面反作用力通过辊组两端的轴承座传递到机架，

　　再通过机架上部的连接法兰传递到整车的行走与振动系统，整个载荷传递路径做了等强度设计，对应力集中的轴承座安装位置、法兰连接位置做了局部加厚与圆角过渡处理，避免应力集中导致的结构开裂。安装边界方面，整套压实机构的横向宽度适配常规3米幅宽的压路作业需求，辊组的回转半径在设计时做了充分校核，保证设备转向时辊组不会与车架侧边发生碰撞，机架上部的安装孔位采用标准化排布，可适配同吨位级不同品牌压路设备的主机安装接口，无需额外做改制加工即可完成装配。辊组的转动间隙控制在合理范围，既保证转动灵活无卡滞，又避免间隙过大导致作业时出现跳动、压实面出现波纹的问题，配套的密封结构采用多层双唇形密封圈，能阻挡作业时的泥沙、粉尘进入轴承腔，延长轴承的维护周期，

　　减少野外作业时的故障停机概率。在结构细节处理上，机架的所有外露棱边都做了倒角处理，避免装配和维护时出现割伤风险，螺栓连接位置都预留了足够的扳手操作空间，方便后期维护时的拆装作业，辊组两端的轴承座采用剖分式结构，更换轴承时无需将整个辊组从机架上拆下，大幅降低现场维护的作业强度。整套结构的重量分配经过反复优化，压实辊的重量占整套机构总重量的65%以上，保证静线压力达到大吨位压实作业的要求，无需额外增加配重就能满足厚铺层的压实需求，同时机架部分的重量分布均匀，避免出现单侧偏重导致的作业时跑偏、压实度不均匀的问题。
