移动式工业物料处理集成设备结构设计

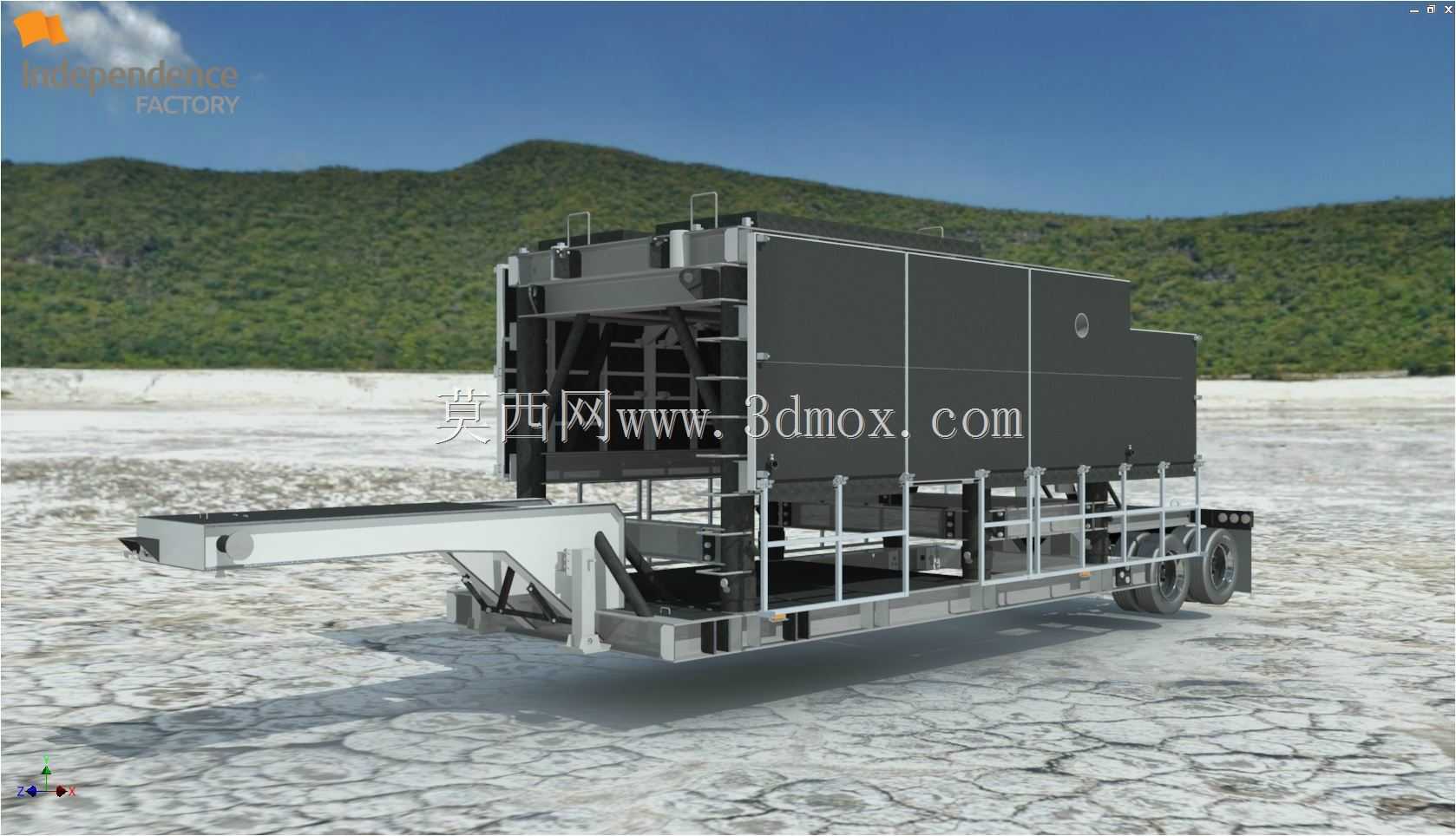

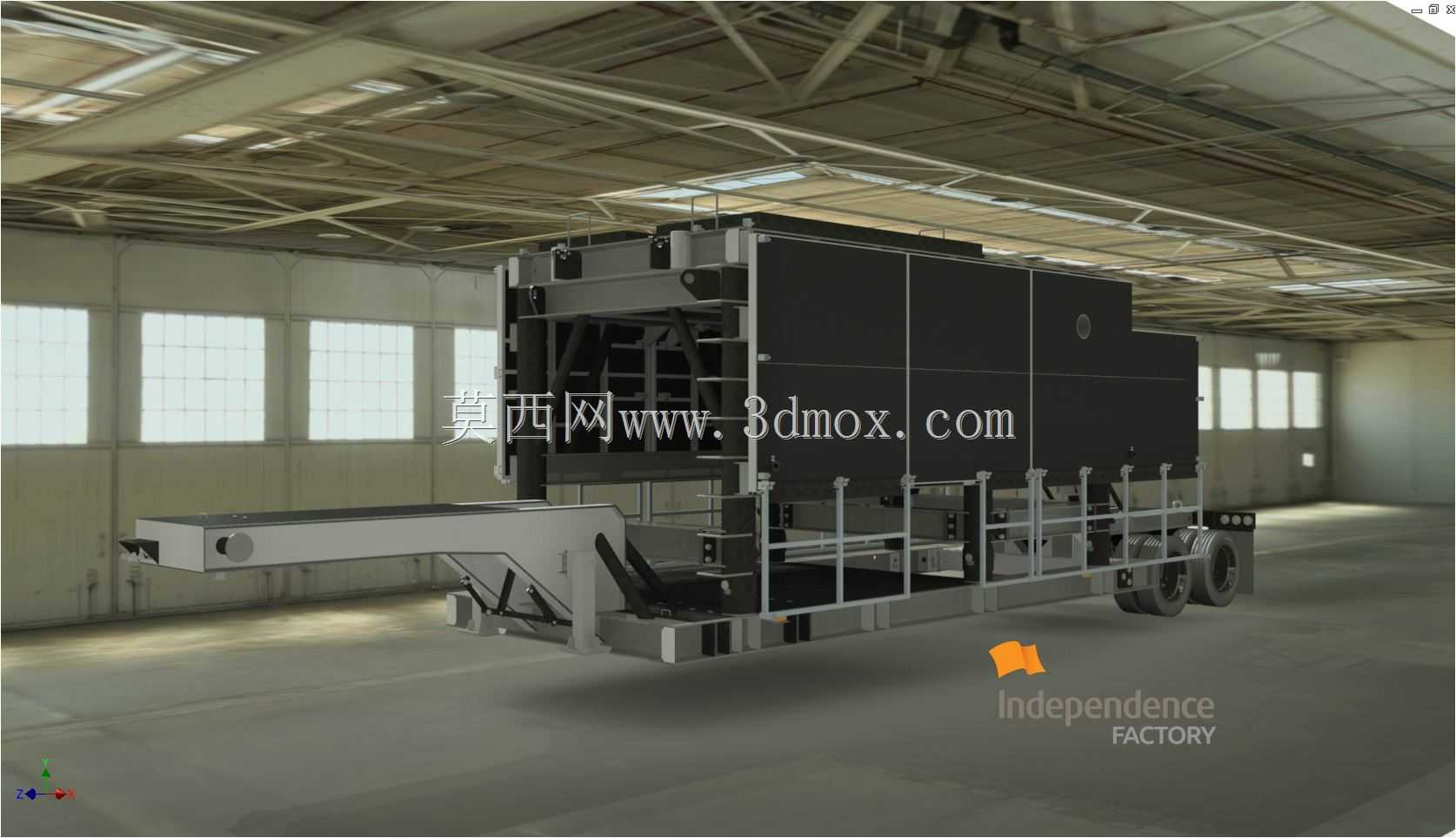

　　在散料加工、固废处理、中小型建材生产的户外或临时作业场景中，固定式处理产线的搭建往往受限于场地硬化、基建周期、转场成本等问题，难以适配短期项目、多点位分散作业的需求，这类带轮式行走底盘的集成式物料处理设备，正是为填补这类场景的设备空白而设计。设备整体采用拖挂式轮式底盘作为承载基础，底盘主梁采用矩形型钢焊接成型，两侧设置可折叠的安全防护栏杆，作业时展开形成操作维护的安全边界，转场运输时可折叠收起，满足公路运输的外廓尺寸要求，底盘尾部配置的车桥与充气轮胎，适配厂区内硬化路面短距离转场，也可通过通用货运车辆拖挂实现跨区域长距离转运，无需额外的大型吊装设备配合装卸。设备前段伸出的带式输送机构，采用槽型托辊组支撑输送带，

　　驱动滚筒配置包胶层增大摩擦系数，可将前端上料的物料匀速送入设备主体的处理腔内部，输送段的倾角可通过底盘上的液压撑杆进行小范围调节，适配不同高度的受料设备或料堆接料需求，输送机构两侧设置的挡料板采用耐磨钢板折弯成型，避免物料输送过程中撒漏，同时可快速拆卸更换，降低长期使用后的维护成本。设备主体的箱型结构采用模块化拼接设计，不同功能段的壳体通过高强度螺栓连接，内部可根据实际作业需求集成破碎、筛分、分选等不同功能单元，壳体外侧设置的加强筋板沿竖直与水平方向交错布置，既提升了箱体整体的结构刚度，避免设备运行过程中因振动产生壳体变形，也为内部功能组件的安装提供了固定点位，箱体侧面预留的检修门采用快开式锁扣结构，

　　日常维护时无需拆卸大面积壳体即可接触到内部易损件，大幅缩短停机维护的时间。从设计逻辑上看，这类设备的结构设计优先平衡了移动灵活性与作业稳定性的矛盾，底盘下方预留的可伸缩支腿，在设备到达作业点位后可伸出支撑在硬化地面上，将轮胎承受的载荷转移到支腿上，避免设备运行过程中因振动产生位移，同时降低轮胎长期承压造成的损坏。设备顶部的结构预留了除尘接口，可外接小型除尘机组，控制作业过程中的粉尘扩散，满足工业作业的环保要求，箱体侧面布置的走台板采用花纹钢板制作，表面的防滑纹路可避免维护人员作业时滑倒，走台板与防护栏杆的连接位置全部采用满焊工艺，避免长期振动后出现焊缝开裂的问题。在安装边界的考量上，设备整体的宽度控制在常规货运车辆的限宽范围内，

　　整体高度满足普通道路的限高要求，转场状态下无需拆解主体结构即可完成运输，作业状态下的占地面积仅为同产能固定产线的三分之一左右，对场地的平整度要求较低，仅需对支腿支撑位置做简单的硬化处理即可投入使用。设备的动力单元可根据使用场景选择柴油机组驱动或者工业用电驱动，两种动力配置的安装接口在底盘设计时做了通用化预留，用户可根据作业场地的供电条件灵活选择，无需对主体结构做额外改造。输送机构的出料端高度设计覆盖了常规转运卡车、料仓的受料高度范围，无需额外配置接料输送设备即可直接完成物料的转运堆存，减少了配套设备的投入成本。箱体内部的功能单元安装导轨采用标准化设计，不同功能的处理模块可沿导轨快速推入或拉出，更换作业功能时仅需更换对应模块即可，大幅提升了设备的场景适配能力，可同时满足建筑垃圾分选、生物质原料破碎、矿石筛分等多种不同的作业需求。
