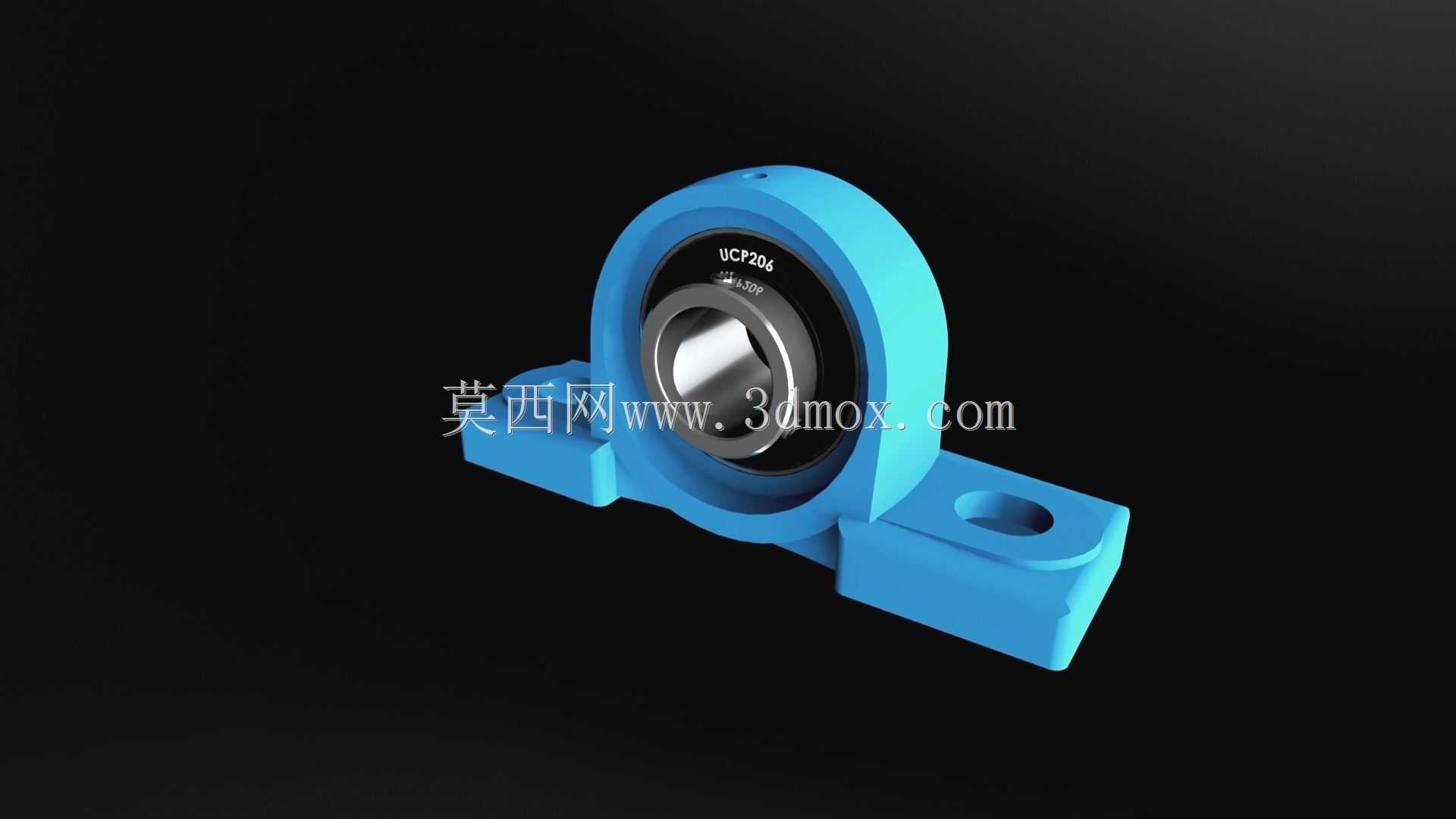

UCP206立式带座外球面轴承结构

　　在轻工输送线、小型农机、食品加工设备的传动布局中，这类立式枕式带座轴承是极为常见的支撑部件，核心作用是为旋转轴提供稳定的径向支撑，同时补偿安装过程中产生的少量轴系同轴度误差，避免轴承受额外附加载荷导致提前失效。不同于分离式轴承座需要自行配对轴承、调整游隙的复杂安装流程，这类带座外球面轴承在出厂时已经完成轴承与座体的装配匹配，现场安装时仅需要通过座体两侧的安装孔将整个组件固定在设备机架上，再将轴穿入轴承内圈锁紧顶丝即可完成装配，能大幅缩短现场设备组装、后期维护更换的耗时，非常适合批量设备生产、现场运维条件有限的应用场景。

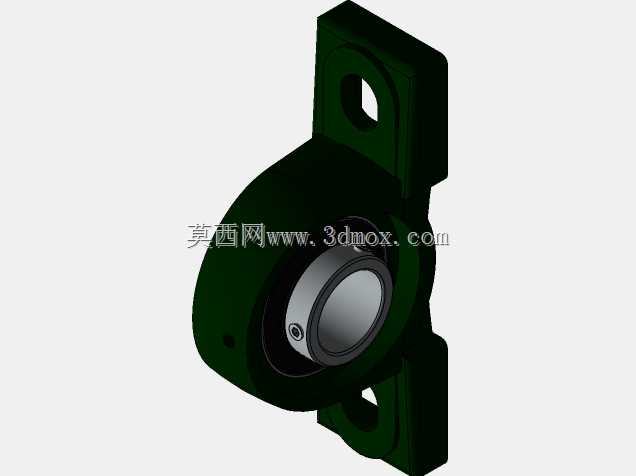

　　从结构设计逻辑来看，整个组件分为铸铁座体与外球面球轴承两部分，座体采用立式菱形安装脚结构，两个安装孔分布在轴承腔体的两侧下方，安装面为平整的机加工面，能保证与设备安装基准面完全贴合，避免安装时出现座体翘曲导致轴承内圈偏斜。座体的轴承容纳腔为球面结构，与外球面轴承的外圈球面配合，允许轴承外圈在腔体内有小角度的偏转，当设备机架加工存在平面度误差、传动轴出现少量挠曲变形时，轴承可以自动调整轴线角度，保证滚动体始终在正常滚道内运行，不会出现卡滞、局部应力集中的问题。轴承部分采用深沟球结构的外球面设计，内圈两侧伸出长度长于普通深沟球轴承，内圈上设置有顶丝孔，轴穿入后拧紧顶丝即可实现轴与内圈的周向固定，不需要额外加工轴肩、配置锁紧螺母，对轴的加工精度要求更低，普通冷拉圆钢轴无需复杂加工即可直接装配使用。

　　从安装边界尺寸来看，这款UCP206规格的轴承适配公称轴径30mm的旋转轴，座体总高度、两个安装孔的中心距、安装孔孔径都遵循行业通用的互换尺寸标准，不同厂家生产的同型号产品可以直接互换，不需要重新修改机架的安装孔位，设备运维时不需要对原有结构做任何改动即可快速替换损坏的部件。座体的轴承腔体两侧带有密封结构，配合轴承自带的双面密封盖，可以阻挡输送线场景下的粉尘、农副加工场景下的作物碎屑、食品生产场景下的清洗水渍进入轴承滚道内部，延长润滑脂的使用寿命，减少日常维护的注脂频次。在实际选型应用中，这类轴承通常用在转速不超过3000rpm、径向载荷为主的传动部位，比如皮带输送机的托辊支撑、小型包装设备的辊筒轴端、农用脱粒设备的传动轴支撑，不适合承受较大轴向载荷的工况，如果传动部位存在较大轴向力，需要额外配置止推结构或者选用其他类型的带座轴承。

　　建模过程中需要重点关注几个配合部位的尺寸精度：一是座体球面腔与轴承外圈的配合公差，既要保证轴承外圈可以在腔体内灵活微调角度，又不能间隙过大导致运行时出现晃动；二是安装脚的安装孔位置度，必须保证两个孔的中心距与行业标准尺寸一致，否则现场安装时会出现孔位错位无法装配的问题；三是轴承内圈的顶丝孔位置，要保证顶丝拧紧时可以牢固顶在轴的表面，不会出现轴与内圈打滑跑圈的问题。另外座体的安装底面需要做平整处理，建模时要预留足够的加工余量，避免铸造后底面平面度不足导致安装不稳。在实际设备布局中，两个同型号的轴承通常配对使用，分别支撑在传动轴的两端，安装时需要先将两个轴承座初步固定在机架上，穿入轴并调整轴的转动灵活性后，再完全拧紧安装螺栓与轴承顶丝，避免强行装配导致轴承初始应力过大，运行时出现温升过高、过早损坏的问题。
