菱形法兰式带座调心球轴承单元结构

　　在轻工输送、食品包装、小型风机这类对安装空间有严格限制的设备里，经常会遇到传动轴系存在轻微安装对中偏差、同时需要支承结构直接固定在设备立板或壁面的场景，这类场景下如果选用标准立式轴承座，往往会占用过多径向安装空间，而普通凸缘轴承又不具备调心能力，很容易因为安装面加工误差、轴系受力挠曲导致轴承早期磨损，这款菱形法兰式带座调心球轴承单元就是针对这类工况做的结构优化设计。

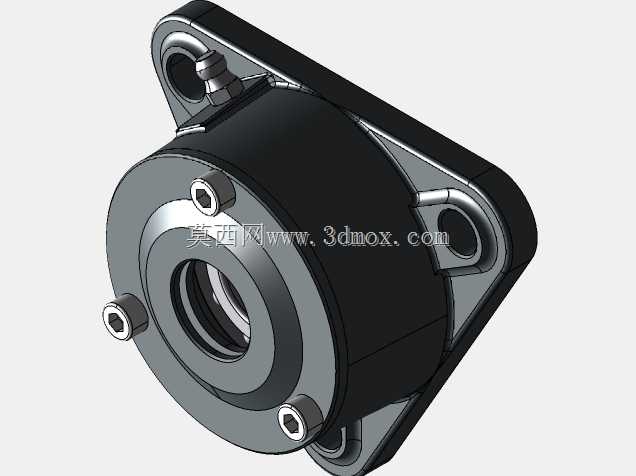

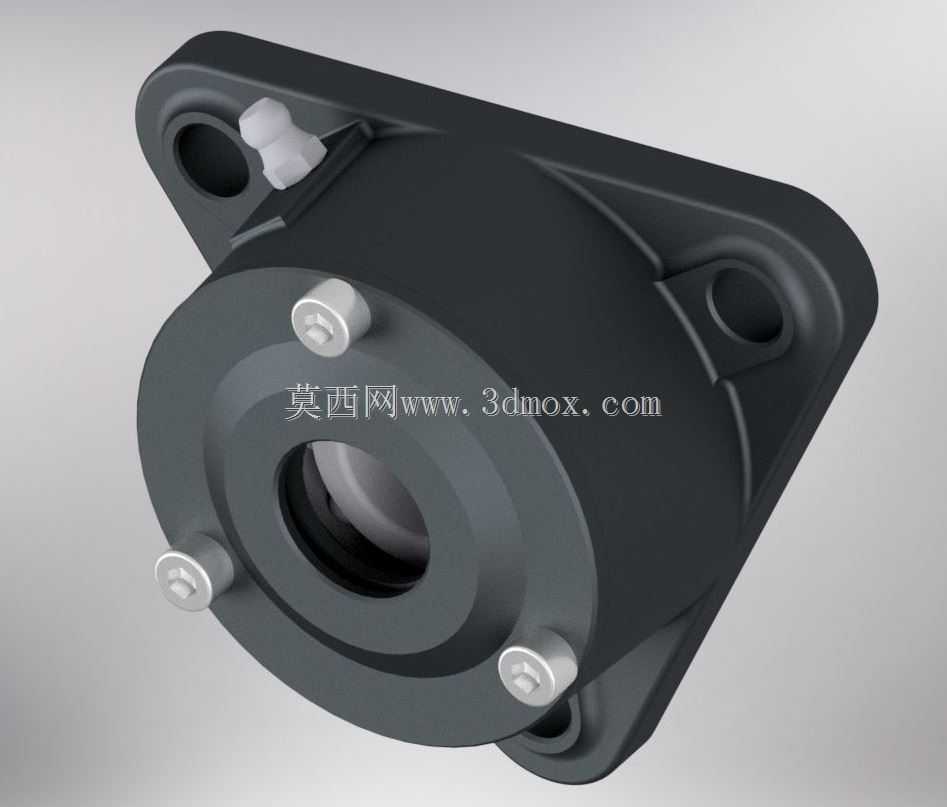

　　从实际使用逻辑来看，这款轴承单元的核心功能是为旋转轴提供径向与轴向的复合支承，同时补偿轴系加工、安装过程中产生的角度偏差，适配轴系运行中出现的轻微挠曲变形。它的安装法兰采用三孔菱形切边结构，和常规四方法兰相比，三个安装孔呈三角分布，既保证了安装固定的稳定性，又切掉了多余的法兰边角，在狭窄安装空间里能避开周边的管线、相邻结构件干涉，安装时不需要在设备壁板上预留过大的安装平面，三个紧固点的锁紧力分布均匀，不会因为单侧锁紧导致轴承内圈出现偏斜。

　　设计过程中首先要考虑的是轴承与座体的配合公差，座体的轴承安装孔采用H7级公差，和外球面调心轴承的外圈采用过渡配合，既保证轴承外圈在座体内不会出现跑圈打滑，又能让轴承外圈在座孔内有微小的调心转动余量，调心角度范围可以覆盖±2度以内的轴系偏斜，足够应对常规小型设备的安装误差和轴挠曲量。座体本身采用一体铸造成型后做机加工，法兰面和轴承孔的垂直度控制在0.02mm以内，保证安装后轴承的回转中心和安装面垂直，避免轴系出现附加弯矩。

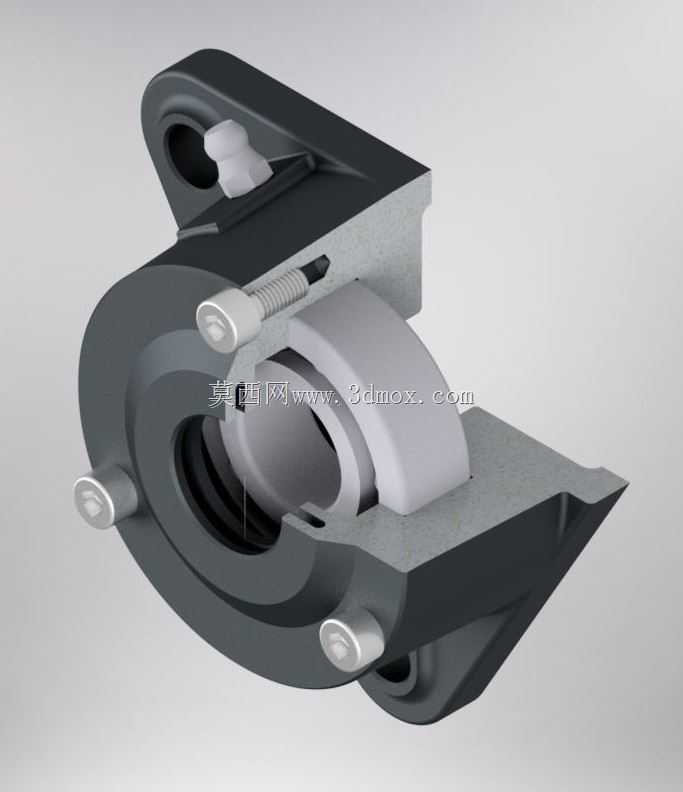

　　轴承端的固定采用三个内六角圆柱头螺钉均匀分布在轴承外圈压盖上，压盖和轴承外圈端面之间预留0.05mm的间隙，既限制轴承外圈的轴向窜动，又不会压死轴承外圈影响调心动作。轴承自带的密封结构采用双唇式橡胶密封，能阻挡日常工况下的粉尘、少量切削液或水汽进入轴承滚道，适配多数开式或半开式设备的使用环境，不需要额外加装外置密封件，减少了轴系的零件数量。

　　从安装边界来看，这款菱形法兰座的三个安装孔中心距做了等距设计，适配行业内同规格轴承座的通用安装尺寸，用户替换旧件时不需要重新在设备壁板上打孔，直接对位锁紧即可。轴承内孔为标准圆柱孔，和轴的配合采用k6级公差，轴端可以通过顶丝或者锁紧螺母实现轴向固定，适配的轴径范围覆盖常用的小型传动轴尺寸，座体的轴向总长度控制在紧凑范围内，轴伸端突出法兰面的距离短，能有效降低轴端的悬臂长度，减少轴系运行时的振动。

　　在实际选型应用中，这类轴承单元常被用在小型皮带输送机的从动辊支承、包装设备的导辊轴端、小型风机的叶轮轴支承、自动化生产线的过渡滚轮轴座位置，这些场景的共同特点是安装壁板较薄、安装空间局促，轴系转速中等，载荷以径向载荷为主，同时存在一定的轴向窜动力，普通深沟球轴承加焊接支座的结构不仅安装麻烦，还无法补偿对中误差，很容易出现轴承卡滞、异响的问题，而这款集成式法兰轴承单元直接通过法兰面贴紧设备壁面安装，不需要额外做支承座的焊接或机加工，装配效率更高，调心结构也能降低对安装面加工精度的要求，减少生产过程中的机加工成本。

　　结构建模过程中需要重点关注几个配合面的建模精度：一是法兰安装面的平面度，建模时要保证安装面为单一基准平面，三个安装孔的轴线垂直于该基准面，孔位公差控制在±0.1mm以内，避免实际安装时出现螺钉无法穿入的问题；二是轴承安装孔的同轴度，整个座体的轴承孔要保证全程同轴，不能出现台阶错位，否则会导致轴承外圈压装后出现变形，影响轴承的回转精度；三是压盖螺钉孔的位置度，三个螺钉孔要均匀分布在轴承孔的圆周上，和压盖的螺钉孔完全对位，避免压盖安装后出现偏斜压伤轴承外圈的问题。另外座体的边角处都做了R2的铸造圆角，既符合铸造工艺的脱模要求，也避免安装过程中尖锐边角划伤操作人员，法兰的安装孔处做了锪平处理，保证螺钉头能完全贴紧法兰面，不会因为铸造面的凹凸不平导致锁紧力不足。

　　从受力角度分析，这款轴承单元的三角安装结构在承受径向载荷时，载荷会通过轴承外圈传递到座体，再分散到三个安装螺钉上，相比两孔安装的法兰座，受力分布更均匀，单个螺钉承受的剪切力更小，在有冲击载荷的工况下也能保持固定的稳定性。座体的壁厚根据轴承的额定载荷做了匹配设计，轴承孔周边的壁厚适当加厚，避免长期受力后出现座体变形，法兰边缘的壁厚适当减薄，在保证结构强度的前提下减轻整体重量，降低材料成本。
