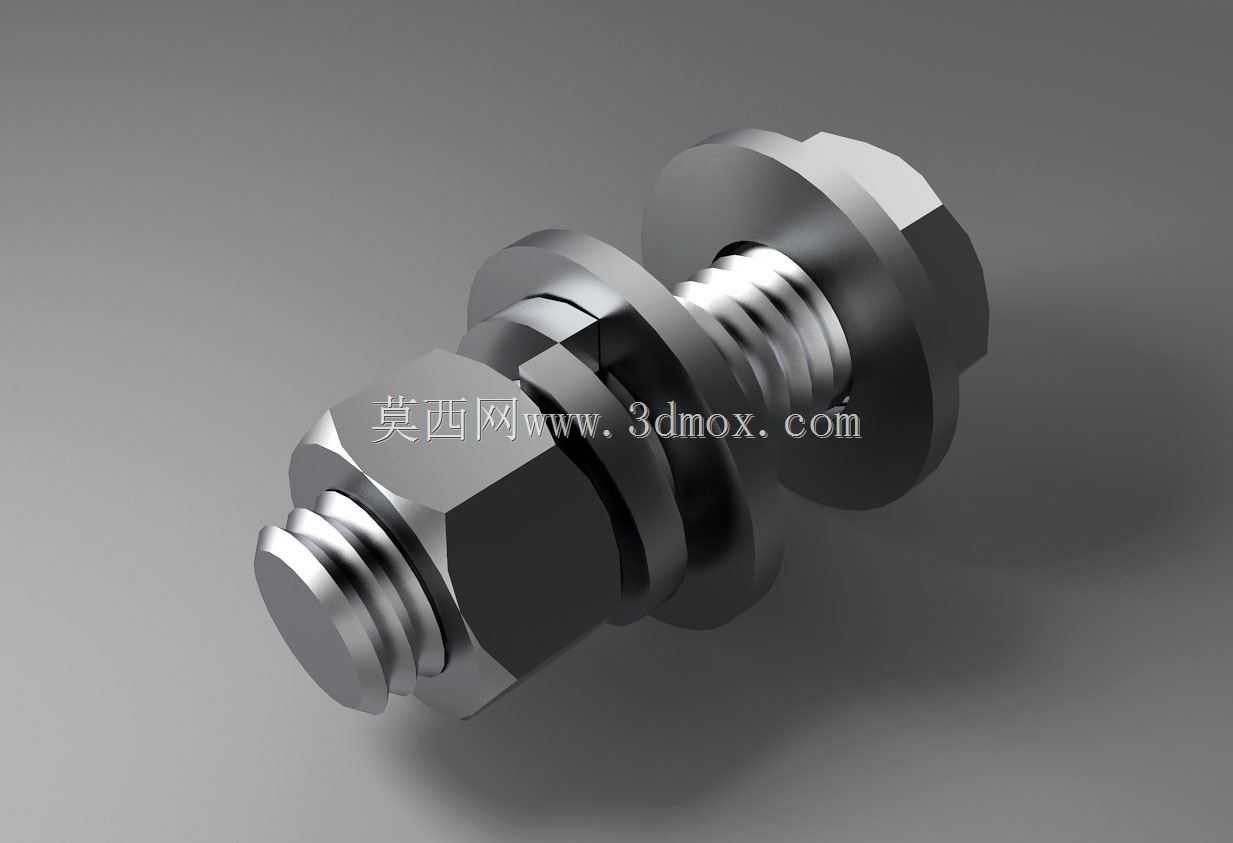

带平垫组合式六角螺栓螺母紧固组件

　　在各类机械结构装配场景里，螺纹紧固件是应用覆盖范围最广的基础连接元件，这套带配套平垫圈的六角头螺栓螺母组合，是日常设备装配、工装搭建、结构维护中最常选用的紧固方案之一。从实际使用场景来看，这类组合件既可以用于普通碳钢机架的型材拼接固定，也能适配钣金壳体的连接、传动部件的轴向限位、管线支架的安装定位，小到桌面级小型设备的内部组件固定，大到重型工业装备的外部结构拼接，只要是需要可拆卸式刚性连接的部位，都能见到这类紧固组件的应用。

　　设计这类组件的时候，首先要考虑的是螺纹副的配合精度，螺栓外螺纹与螺母内螺纹的公差带需要匹配常用的中等精度装配要求，不需要过高的加工精度就能保证顺畅旋合，同时避免配合间隙过大导致的连接松旷。六角头的结构尺寸是按照常规手动扳手、套筒工具的操作空间设计的，头部的对边宽度、厚度都适配标准工具的夹持范围，不管是使用开口扳手、梅花扳手还是电动套筒，都能可靠施力，不会出现打滑、棱角崩损的问题。配套的平垫圈垫在螺母与被连接件表面之间，一方面可以增大接触面积，降低被连接件表面的压应力，避免软质材料或者薄壁钣金在拧紧过程中出现压痕、凹陷甚至变形，另一方面也能在反复拆装的时候保护被连接件表面，不会因为螺母转动刮花基材的涂装或者加工面。

　　从安装边界来看，这类组合件在装配的时候需要预留足够的扳手操作空间，螺栓伸出螺母的长度需要控制在2到3个螺距的范围，既保证螺纹副有足够的啮合长度来承受额定拉力，也不会因为伸出过长造成空间干涉、容易剐蹭操作人员或者周边运动部件。被连接件的通孔直径需要比螺栓公称直径大0.5到1mm，预留一定的装配调整余量，方便安装的时候对位调整，同时也不会因为间隙过大导致连接定位失准。平垫圈的内径略大于螺栓公称直径，外径覆盖螺母的承压面，保证拧紧的时候压力均匀传递到被连接件表面。

　　实际使用中，这类六角头螺栓螺母组合的受力特性以轴向拉力为主，配合平垫圈之后可以有效分散承压面的压力，当被连接件表面存在轻微不平整的时候，平垫圈也能起到一定的补偿作用，保证拧紧力矩可以稳定转化为螺纹副的预紧力，不会因为接触面局部凹陷导致预紧力流失。在有振动的工况下使用时，只需要配合对应的防松垫圈或者螺纹胶，就能实现可靠的防松效果，不需要对原有结构做额外的修改，适配性极强。

　　建模的时候需要重点还原螺纹的牙型轮廓、六角头的棱角倒角、平垫圈的上下端面平行度，还有螺栓杆部与头部过渡处的圆角结构，这些细节不仅影响模型的写实度，也直接关系到后续如果做有限元受力分析时的应力计算准确性，过渡圆角处是应力集中的高发位置，准确还原结构细节才能让仿真结果贴近实际受力状态。整个组件的装配关系完全按照实际装配逻辑搭建，螺栓穿入被连接件通孔之后依次套入平垫圈、旋入螺母，各个零件之间的配合间隙符合实际装配公差，既不会出现零件干涉，也不会有过大的错位间隙，完全可以直接用于装配演示、工装设计选型参考、工程图纸导出等实际工作场景。
