链传动式变速装置结构三维设计

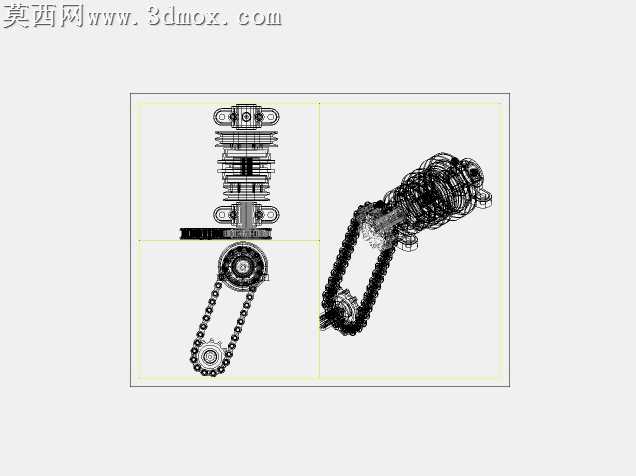

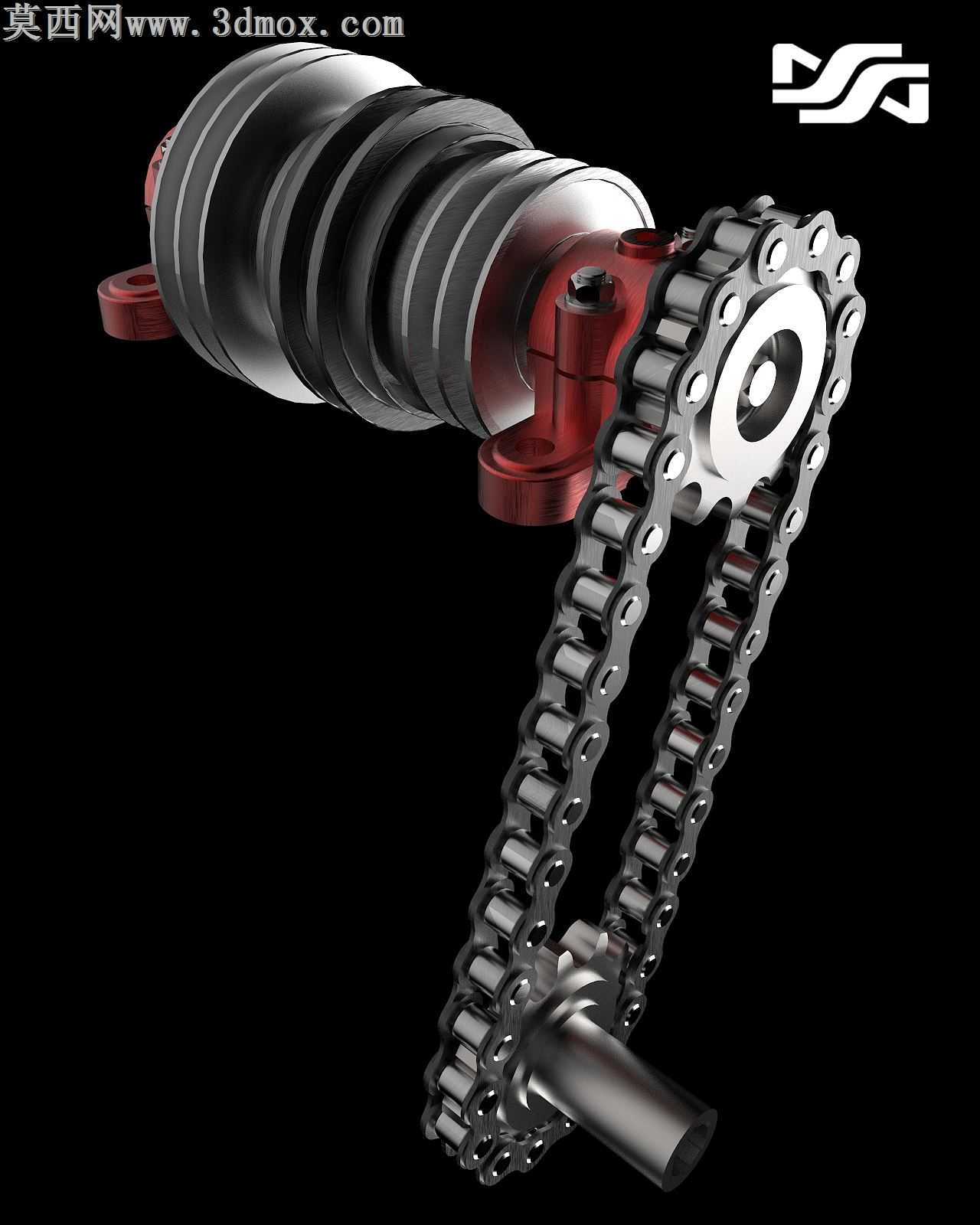

本作品为链传动式变速装置的三维建模设计成果，建模过程依托主流三维机械设计软件完成，全程遵循机械传动设计的规范逻辑，从核心传动构件的参数化建模起步，逐步完成整体装配与效果渲染。建模阶段首先对变速装置的核心功能部件进行拆分建模：针对套筒滚子链构件，逐节完成外链板、内链板、销轴、套筒、滚子的参数化绘制，严格匹配链节的铰接配合公差，确保链条装配后可实现顺畅的弯折传动效果，还原链传动的柔性传动特性；针对链轮构件，依据链传动啮合参数绘制齿形轮廓，通过拉伸、阵列特征完成轮齿、轮毂、键槽的结构建模，保证链轮齿形与链条滚子的啮合间隙符合机械设计标准，避免传动卡滞问题；针对变速核心的轴系构件，分别完成输入轴、输出轴的阶梯轴结构建模，预留轴承安装位、链轮定位轴肩与键连接结构，还原轴类零件的工艺特征；针对装置的壳体与密封构件，绘制分体式壳体的型腔结构，兼顾内部传动部件的容纳空间与外部安装固定的连接位，同时完成端盖、密封件、紧固件的配套建模，还原装置的完整装配逻辑。装配阶段采用自下而上的装配流程，先完成链条与链轮的啮合装配，通过配合约束保证链条与两个链轮的正确啮合位置，再完成轴系与壳体的装配，添加轴承配合、键连接配合、端盖密封配合等约束关系，还原变速装置的实际装配关系，同时验证各运动部件的运动干涉情况，确保整体结构无运动冲突。材质与渲染阶段，针对不同构件匹配对应材质属性：金属传动构件赋予高反光金属材质，添加细微的表面磨砂纹理模拟机加工金属的质感，链条铰接位置添加轻微的磨损质感提升真实度；壳体构件根据结构差异分别赋予铸铁哑光材质与红色涂装金属材质，区分不同功能的壳体部件；渲染阶段采用深色背景突出装置主体，通过三点布光方案强化金属构件的光影层次，清晰展现链传动的啮合细节、轴系的阶梯结构与壳体的装配关系，突出变速装置的机械质感与结构特征。设计思路上围绕链传动式变速装置的扭矩传递、转速调节核心功能展开，在建模过程中兼顾结构合理性与展示效果，既还原了变速装置的核心传动结构逻辑，也通过精细化的建模与渲染清晰呈现各部件的连接关系与功能特征，可用于机械传动结构的教学演示、变速装置的结构参考等场景。
