立式带支撑底座剖分式轴承座结构设计

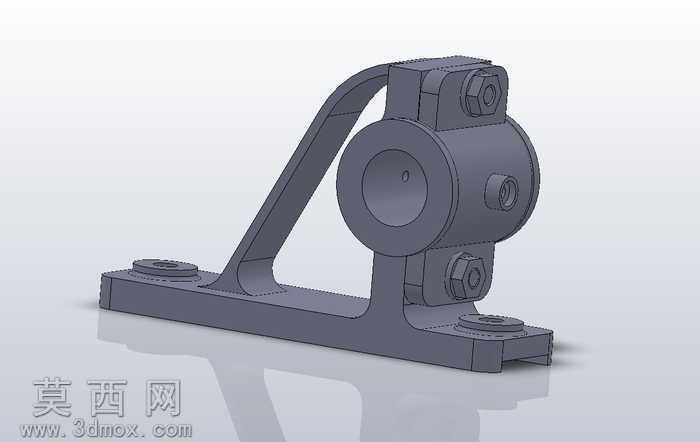

本轴承座三维模型采用SolidWorks软件完成全参数化建模，整体建模过程遵循机械设计的实际加工装配逻辑，先完成各基础零件的独立建模再进行虚拟装配，保证各部件间的配合公差符合实际使用要求。模型整体采用立式带斜支撑臂的结构设计，底部为长条形安装底板，底板上预留四个沉头安装孔位，可通过螺栓将整个轴承座固定在设备基座上，保证安装后的结构稳定性；斜向支撑臂从底板一端向上延伸，与上方的轴承安装腔体形成一体式支撑结构，支撑臂采用变截面圆弧过渡设计，既减少了应力集中风险，也在保证结构强度的前提下尽可能降低了整体重量。上方的轴承安装腔体采用剖分式设计，分为上下两个半圆弧腔体，通过两侧的内六角螺栓实现锁紧固定，这种剖分式结构便于后期轴承的安装、拆卸与维护，无需对轴系进行大范围拆解即可完成轴承的更换操作；腔体侧面预留有注油孔位，可对接润滑管路为内部轴承提供持续润滑，延长轴承的使用寿命。模型渲染阶段采用哑光金属灰材质模拟铸铁材质的真实质感，对螺栓、安装孔等细节部位做了边缘倒角与光影细化处理，清晰展现各部件的结构轮廓与装配关系，整体模型无多余碎面、无几何错误，各零件间的干涉检查全部通过，可直接用于装配验证、工程图导出以及后续的有限元结构分析，能够为传动系统的轴承支撑结构设计提供直观的三维参考，也可作为机械设计教学中典型剖分式支撑零件的建模参考案例，帮助理解轴承座的受力结构设计、装配逻辑以及加工工艺对应的结构细节处理方式。
