工业重载H型输送线支撑机架结构设计

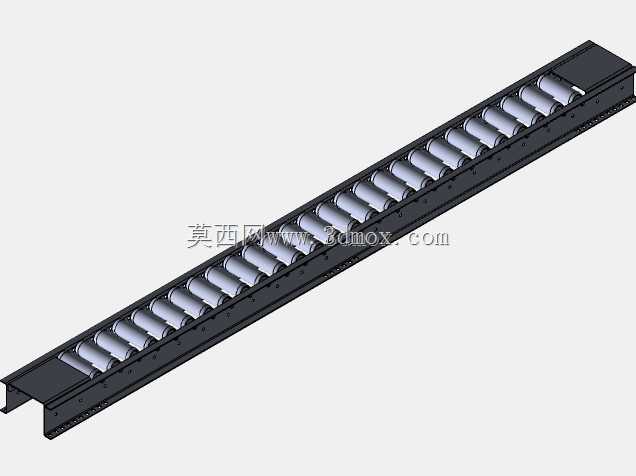

　　该结构件属于散料输送系统中的中部支撑单元，主要应用于矿山、港口、建材加工等场景的长距离带式输送线，承担托辊组、输送带及上部物料的垂直载荷，同时抵消输送带运行过程中产生的侧向跑偏冲击力，保障输送线路的直线度与运行稳定性。不同于轻型输送线的薄板折弯支架，该支撑单元采用H型对称布局，左右两侧为竖向支撑立柱，中部通过横向连接梁形成刚性框架，整体受力路径清晰，竖向载荷可通过立柱直接传递至底部安装基础，横向载荷则通过中部连接梁在两侧立柱间均匀分配，避免单侧立柱出现应力集中导致的变形问题。

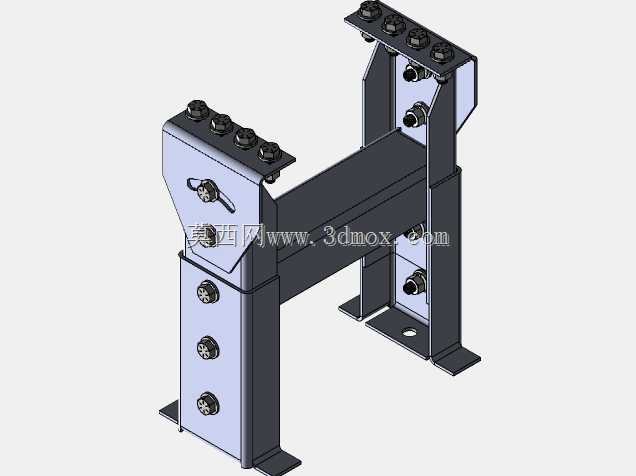

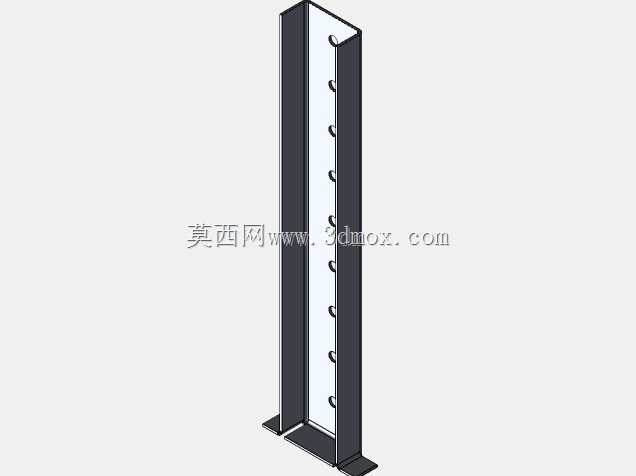

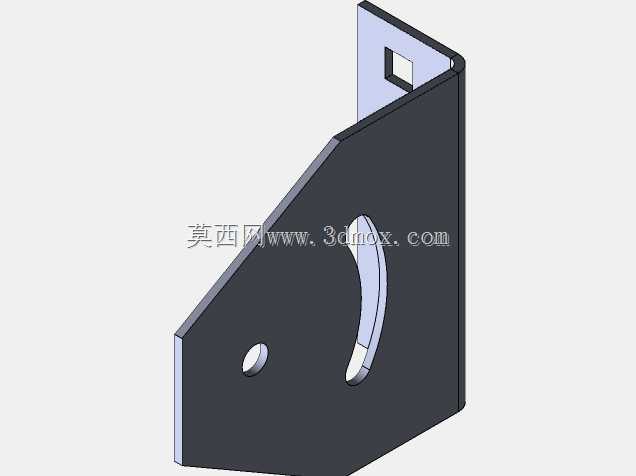

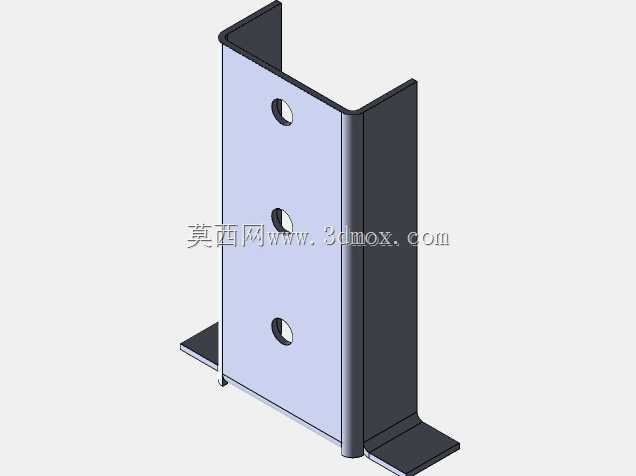

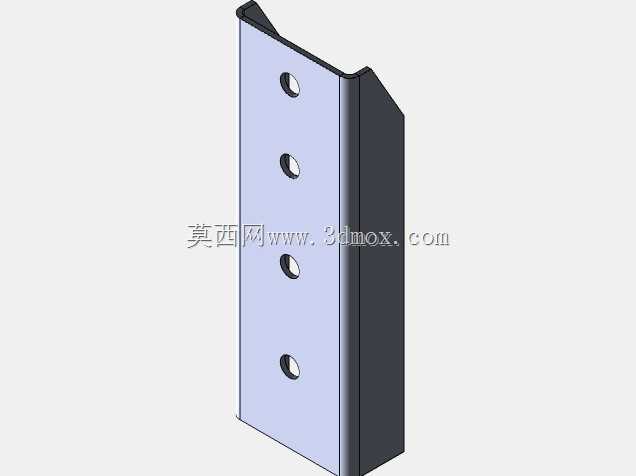

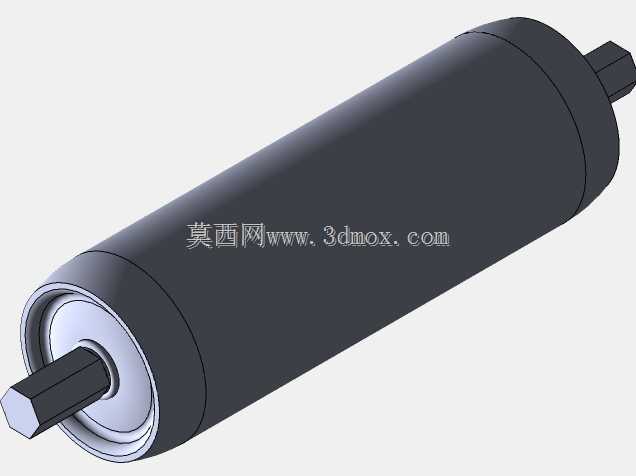

　　从结构细节来看，两侧立柱顶部设置了多组螺栓安装位，用于固定上部托辊组的连接支座，安装孔位采用等间距排布，可适配不同槽角的托辊组安装需求，无需额外打孔即可实现托辊角度的微调，适配不同堆积密度物料的输送工况。立柱侧面同样预留了多组侧向安装接口，可用于安装跑偏挡轮、导料槽侧挡板或是线体防护网支架，减少现场二次焊接的工作量，降低安装过程中对结构防腐层的破坏。底部安装底板采用带地脚螺栓孔的外翻式设计，底板与立柱之间设置了三角形加强筋板，可提升立柱与基础连接的抗倾覆能力，即使在输送线启停阶段出现瞬时冲击载荷，也能保证支撑结构不会出现移位。

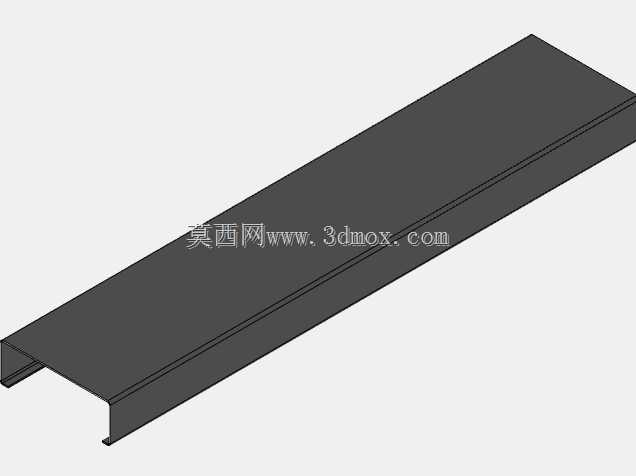

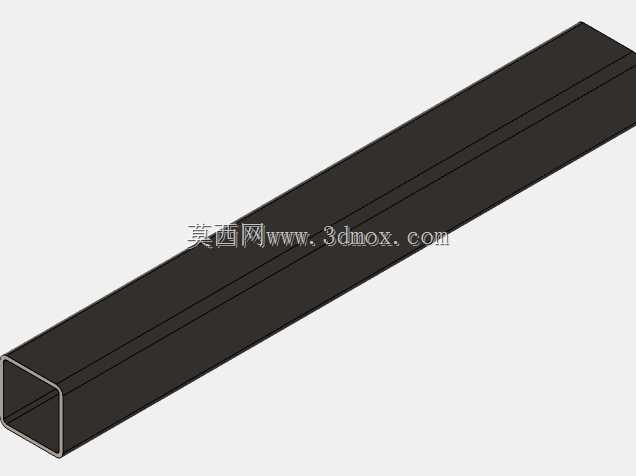

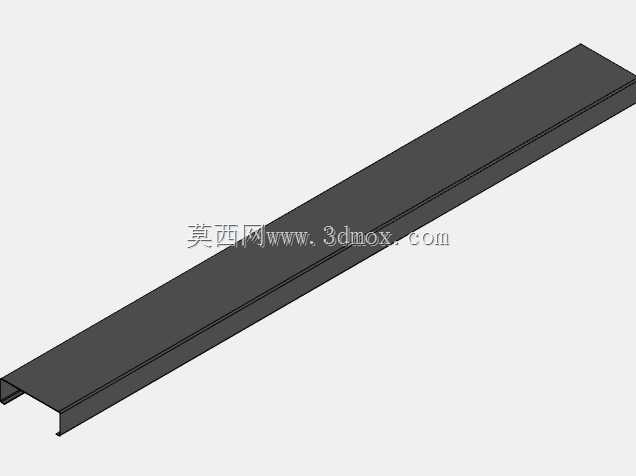

　　设计过程中优先考虑了现场安装的便捷性，整体框架采用型钢焊接后整体加工的工艺，所有安装孔位均在焊接完成后进行统一镗孔加工，消除焊接变形带来的孔位偏差，保证现场安装时各连接部件可直接对位装配，无需现场修配。横向连接梁与立柱的连接采用螺栓紧固加焊接止口的双重固定方式，既保证了框架的整体刚性，也可在后期维护时针对局部变形部件进行单独更换，降低运维成本。结构的外形尺寸适配常见的1米带宽带式输送机的安装间距，整体高度可根据现场输送线的爬坡角度进行系列化调整，底部安装底板的孔位间距匹配常规预埋地脚螺栓的排布尺寸，可直接替换老旧输送线的损坏支撑件，无需对原有基础进行二次改造。

　　在受力校核层面，该结构针对散料输送过程中常见的偏载工况做了强化设计，当输送带出现局部物料偏载时，单侧立柱承受的额外弯矩可通过中部横向梁传递至对侧立柱，避免单侧立柱长期受交变载荷出现焊缝开裂的问题。所有外露的连接螺栓均采用防松设计，适配输送线长期运行产生的振动工况，避免螺栓松动脱落引发的设备故障。结构表面预留了防腐处理的工艺余量，焊接完成后可通过抛丸处理消除焊接应力，再进行喷漆或是热镀锌防腐，适配露天、高湿等恶劣作业环境的使用需求。
