科幻影视道具类手枪结构三维设计

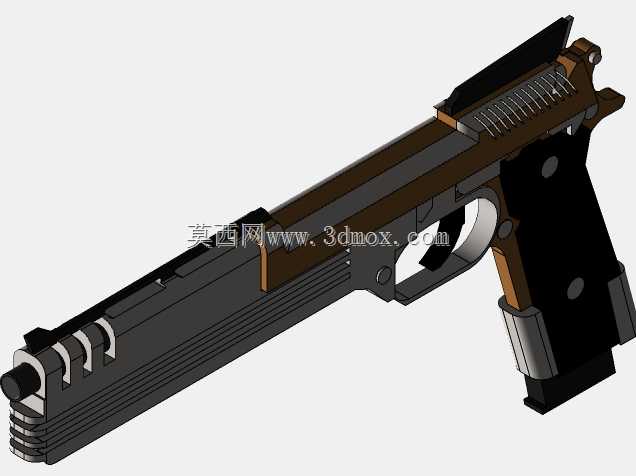

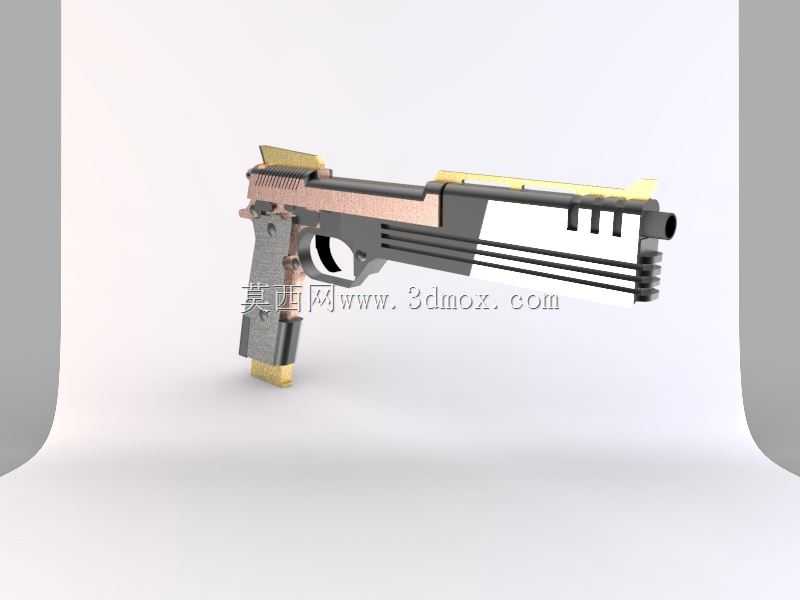

　　该手枪结构设计面向影视道具制作、科幻主题展陈、文创周边开发等场景，区别于制式枪械的功能逻辑，整体结构围绕视觉表现力与装配合理性展开，无需适配实弹发射的承压、击发可靠性要求，所有结构设计优先服务于外观还原度与拆装便捷性。从实际用途来看，该结构可直接用于3D打印制作实体展示道具，也可作为科幻题材游戏、动画的枪械资产原型，拆分后的零件可单独用于结构教学中的装配演示，帮助初学者理解枪械类产品的基础布局逻辑。设计过程中首先确定了整体的视觉风格，参考近未来科幻设定中的轻量化武器特征，将套筒部分做了分段镂空处理，在视觉上降低全枪的厚重感，同时镂空结构也能减少实体打印时的材料消耗，对应实体制作时的成本控制需求。

　　握把部分采用贴合人体手部握持曲线的弧面设计，虎口位置做了内收处理，即使作为纯展示道具，也能保证握持时的贴合度，不会出现硌手、握持姿态别扭的问题，对应展陈场景中观众手持体验的需求。结构上保留了枪械的基础组成模块：握把组件、套筒组件、扳机组件、枪管组件，各模块之间采用定位销与卡扣配合的连接方式，无需额外紧固件即可完成装配，对应道具快速拆装、更换外观配件的需求。套筒上方的准星与照门做了加高处理，采用异色材质区分，在视觉上强化枪械的识别特征，同时加高的结构也能避免镂空套筒部分在握持时剐蹭手部。扳机护圈做了加大处理，适配不同手型的操作空间，即使佩戴战术手套也能顺利伸入护圈完成扣动动作，对应影视拍摄中演员佩戴道具手套的使用场景。外形尺寸方面，

　　全枪长度控制在220mm范围内，高度135mm，宽度32mm，整体尺寸与常规制式手枪接近，不会因为科幻化设计导致尺寸失真，安装边界上，所有外露零件的边缘都做了R0.5-R2的圆角处理，没有尖锐棱角，对应实体道具使用时的安全要求，避免划伤接触人员。枪管部分采用多段平行杆状结构替代传统的封闭套筒结构，在视觉上形成通透的层次感，同时平行杆的结构也能作为装配定位基准，保证套筒前后移动时的同轴度，即使作为非击发的道具模型，活动部件的运动顺畅度也能得到保证。握把底部的延伸结构做了金属质感的分色设计，既平衡了全枪的视觉重心，也可作为配重块的安装位，实体制作时可在该位置嵌入金属配重块，提升手持时的坠手感，增强道具的真实质感。

　　扳机组件采用简化的杠杆结构，扣动扳机时可带动击锤做出摆动动作，还原枪械操作的反馈感，无需设计复杂的击发联动机构，在保证交互体验的同时降低了结构复杂度，减少装配时的零件数量。所有零件的壁厚都控制在1.5mm以上，对应3D打印工艺的最小壁厚要求，避免打印时出现零件变形、破损的问题，零件之间的装配间隙预留0.2mm，保证活动部件运动时无卡滞，固定部件装配后无松动。设计时还考虑了后期外观处理的需求，所有外露面都做了分模线隐藏处理，将装配接缝设置在零件的棱线位置，后期喷漆做旧处理时无需额外填补打磨接缝，降低实体道具的后处理工作量。套筒尾部的防滑纹采用横向凹槽设计，既还原了传统枪械的操作特征，也能在拉动套筒时提供足够的摩擦力，即使手部出汗或者佩戴手套也能顺利操作。整体结构没有采用复杂的曲面造型，大部分特征都可通过常规的拉伸、切除命令完成建模，建模过程中优先保证各零件的装配基准统一，所有配合面都设置了对应的定位特征，避免装配时出现错位问题。
