多路集成式液压阀组三维设计模型

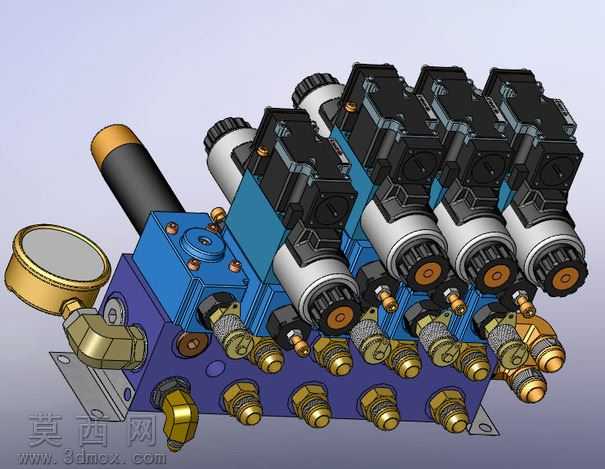

本模型为多路集成式液压阀组总成，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循液压元件的实际装配逻辑与尺寸规范，完整还原了阀组的真实结构形态。模型主体采用模块化设计思路，将多联电磁换向阀、溢流阀、压力表组件、油路块以及各类管接头整合为一体化结构，各部件之间的装配关系清晰明确，无干涉错位问题。在材质与渲染表现上，针对不同部件的实际材质属性做了区分设置：油路块主体采用铸钢材质的哑光金属质感，表面做了氧化发蓝的色彩处理，还原液压阀块的典型外观；电磁换向阀的电磁控制部分采用黑色工程塑料材质，搭配银灰色的阀套金属质感，端部调节旋钮做了滚花纹理的细节刻画，还原真实元件的触感特征；压力表组件做了黄铜材质的金属光泽处理，表盘刻度区域做了半透明玻璃质感的渲染，各类管接头统一采用黄铜材质的金属表现，手柄部分做了黑色防滑橡胶与橙色端头的色彩区分，整体渲染效果层次分明，各部件辨识度高。结构设计上，阀块作为核心载体，内部集成了连通各阀件的油路通道，外部预留了统一的安装固定支脚，各联换向阀并排布置在阀块上方，通过螺栓实现与阀块的密封连接，压力表通过弯管接头连接在阀块侧方的测压口，用于实时监测系统压力，阀块下方布置了多组外螺纹管接头，用于连接外部执行元件的油路，整体布局紧凑合理，在有限的空间内实现了多回路液压控制的功能集成。建模过程中对每一处连接细节都做了还原，包括接头处的密封结构、阀件上的固定螺栓、调节部位的防滑纹理等细节都有完整呈现，模型可用于液压系统原理演示、装配结构教学以及相关液压设备的方案设计参考，能够直观展现集成式液压阀组的组成结构与工作布局，帮助设计人员快速理解多路阀组的集成设计思路，也可作为液压相关课程的教学演示素材，清晰展示液压控制元件的装配关系与外观特征。
