锥齿轮传动减速装置结构设计

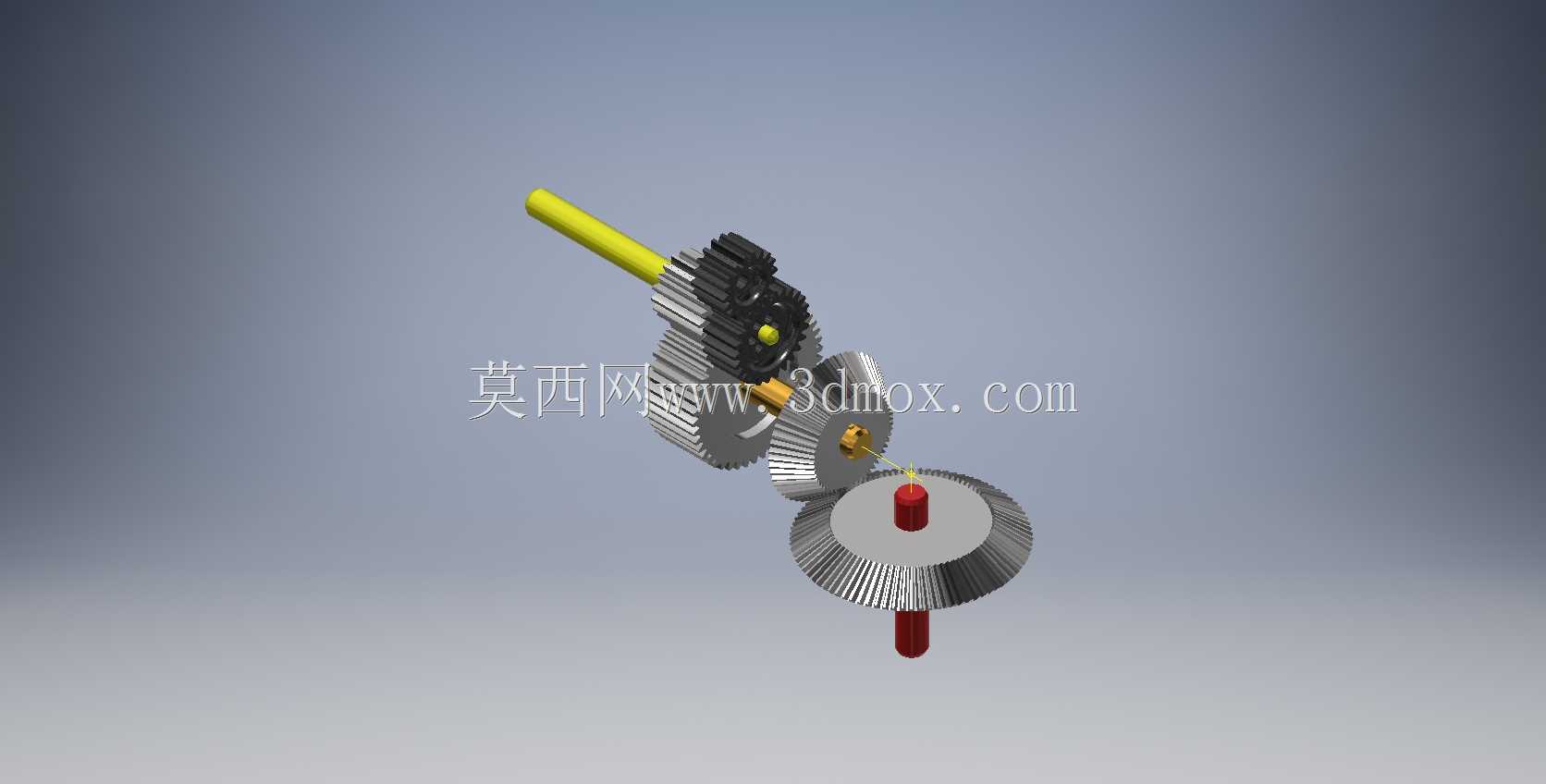

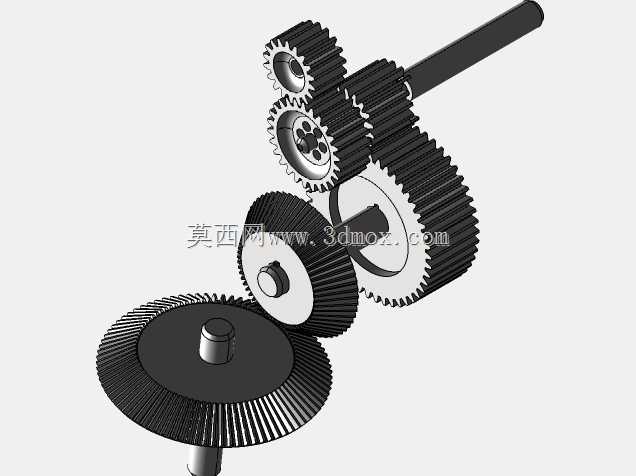

　　在中小功率传动的工况场景里，这类交错轴布置的锥齿轮减速结构，常被用在输入输出轴存在空间垂直交错需求的设备端，比如轻工输送线的转角动力单元、小型包装设备的进给传动端、非标自动化设备的转向动力模组，能在紧凑的安装空间内完成动力转向与转速匹配，不需要额外加装换向传动构件，减少整体传动链的累计误差。从实际传动逻辑来看，这套结构通过多组齿轮的依次啮合，把输入端的高转速低扭矩动力，经过逐级齿面啮合传递，转换为输出端的低转速高扭矩动力，适配执行端需要大扭矩低转速的作业需求，同时锥齿轮的啮合特性可以实现两轴空间90度交错的动力传递，解决平行轴齿轮无法完成的换向传动需求。设计过程中首先要匹配传动比的分配，结合各级齿轮的齿数配比，

　　让每一级的齿面接触强度、齿根弯曲强度都能满足额定载荷下的使用要求，避免单级传动比过大导致齿轮尺寸突兀，挤占安装空间；齿轮的齿向修形需要结合实际啮合的接触斑调整，保证装配后齿面接触区域集中在齿面中部，避免偏载导致的早期点蚀、磨损问题，延长传动构件的使用寿命。轴系的布置上，输入轴采用悬臂式支撑结构适配小空间安装需求，中间轴采用双支撑结构保证中间传动齿轮的啮合稳定性，输出轴的支撑位置预留了足够的安装配合面，能直接对接负载端的连接法兰或者联轴器，不需要额外加工转接结构。安装边界方面，整体结构的外轮廓没有突出的尖锐结构，所有齿轮的啮合区域都预留了足够的安全间隙，不会和周边的设备机架、护罩产生运动干涉，输入轴的伸出长度、

　　轴径尺寸都适配常规的标准联轴器连接尺寸，输出轴的轴端预留了键槽安装位，能直接传递扭矩不需要额外改制。实际装配过程中，各级齿轮的轴向间隙可以通过轴端的挡圈、调整垫片进行微调，保证锥齿轮的啮合侧隙处于合理区间，既不会因为侧隙过大导致传动反向空程量大，也不会因为侧隙过小导致运转卡滞、齿面异常磨损。齿面的润滑可以采用脂润滑或者稀油飞溅润滑，根据实际运转转速选择，当输入转速低于1500rpm时采用脂润滑就能满足润滑需求，维护周期更长，高转速工况下可以搭配壳体采用稀油润滑，提升散热效率，保证长时间连续运转的稳定性。这套结构的传动效率能稳定保持在90%以上，相比蜗轮蜗杆传动的交错轴减速结构，传动效率更高，发热更小，适合长时间连续运转的工况，

　　同时齿轮构件都可以采用常规的滚齿、插齿工艺加工，加工成本可控，不需要特殊的定制加工设备，适合中小批量的设备配套使用。在选型适配的时候，需要结合实际负载的额定扭矩、峰值扭矩、输入转速、运转工况的冲击系数，校核各级齿轮的接触强度与弯曲强度，同时匹配对应的轴承额定动载荷，保证在额定工况下的使用寿命满足设计要求，避免出现断齿、轴承早期失效的问题。轴系的密封结构采用常规的骨架油封就能满足防护需求，适配常规工业环境下的使用，在多粉尘、潮湿的工况下可以更换为双唇口油封，提升防护等级，避免外界杂质进入啮合区域加剧齿面磨损。
