六位欧标带开关插排结构设计方案

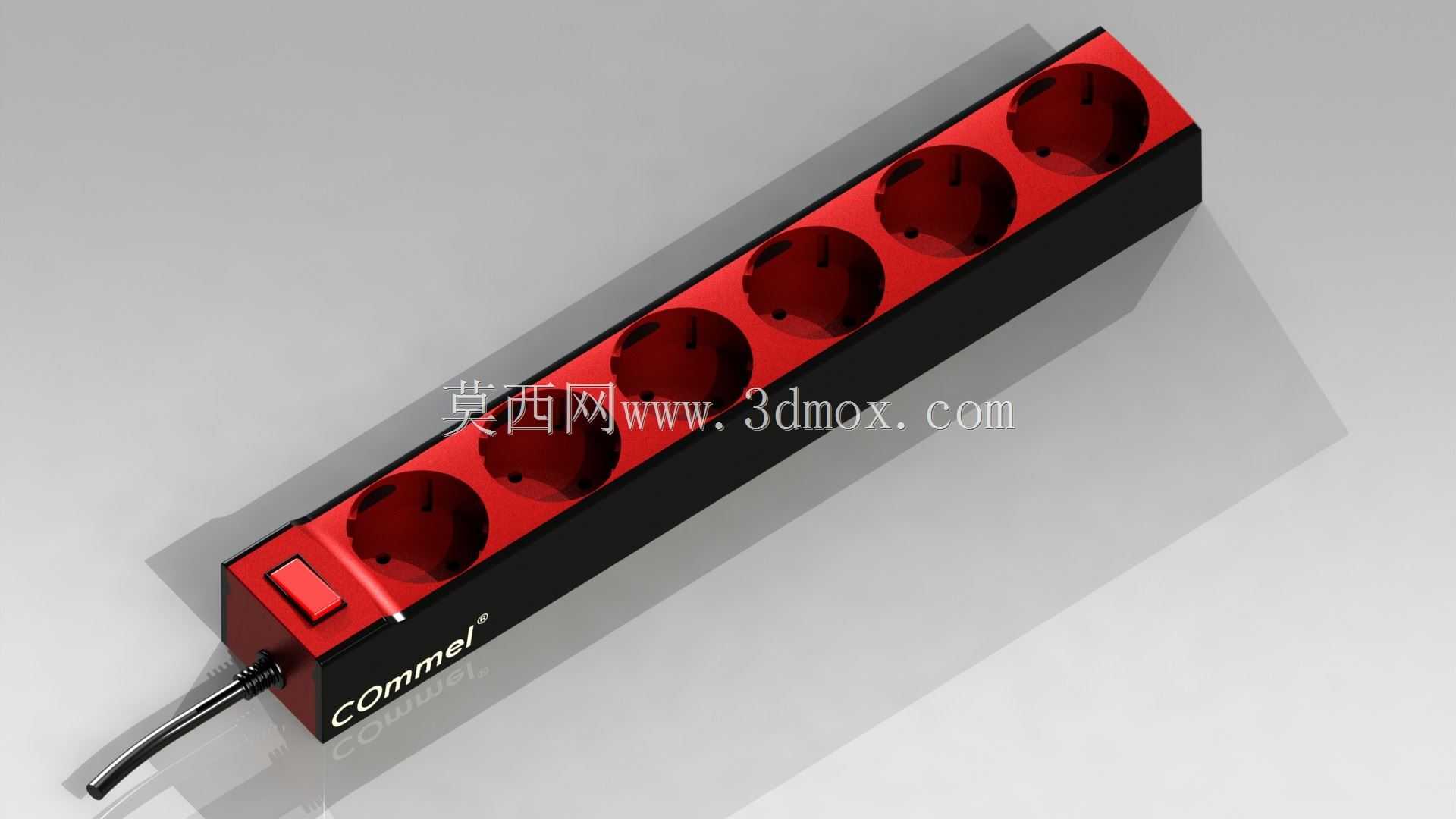

　　这款六位欧标插排的结构设计，首先围绕民用及办公场景的取电需求展开，日常桌面办公场景下，可同时为台式机、显示器、音箱、手机充电器、台灯、笔记本适配器等多台欧标插头设备供电，避免单墙面插座接口不足的问题，也适配小型工作室、展会临时展位、宿舍等多设备集中取电的场景，插线长度预留常规桌面使用的冗余，出线端做了防弯折结构处理，避免日常拖拽线材时根部线芯断裂。整体外形采用长条形窄边设计，宽度控制在常规桌面理线槽的适配尺寸内，可直接嵌入多数办公桌的桌面走线槽安装，也可平放于桌面、固定于桌下理线架，背部预留壁挂孔位，支持墙面、工位隔板的螺丝固定安装，安装时需预留插头插拔的操作空间，单侧预留不小于50mm的手指操作余量，

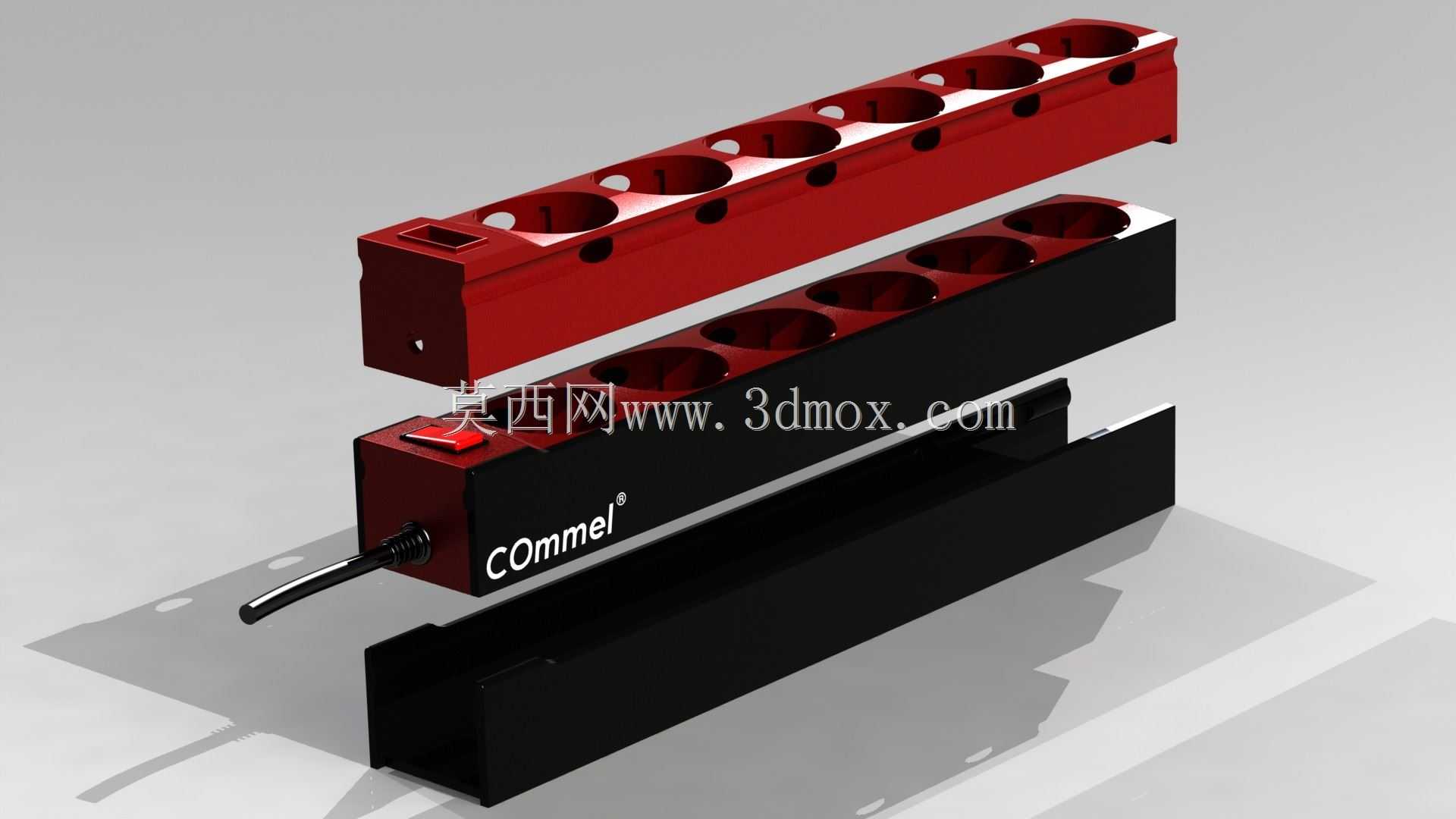

　　避免贴墙安装后插头无法完全插入。功能布局上，六位插座沿长度方向等距排布，相邻插孔中心间距做了加宽处理，避免大体积电源适配器插入时遮挡相邻插孔，提升接口的实际利用率，进线端设置独立船型开关，开关位置靠近进线侧，操作时不会触碰插头部位，开关自带段落手感，可明确判断通断状态，无需插拔插头即可切断整排供电，减少待机能耗的同时也避免频繁插拔插头导致的接触片磨损。结构设计层面，外壳采用上下扣合式结构，内部设置多道加强筋，既提升壳体的抗挤压强度，避免日常踩踏、重物挤压导致壳体开裂，也对内部铜条起到定位隔离作用，铜条采用一体化冲压成型结构，减少焊接点带来的接触电阻过大、虚接发热问题，铜条夹持部位做了弧形收口处理，插头插入时可形成多点接触，

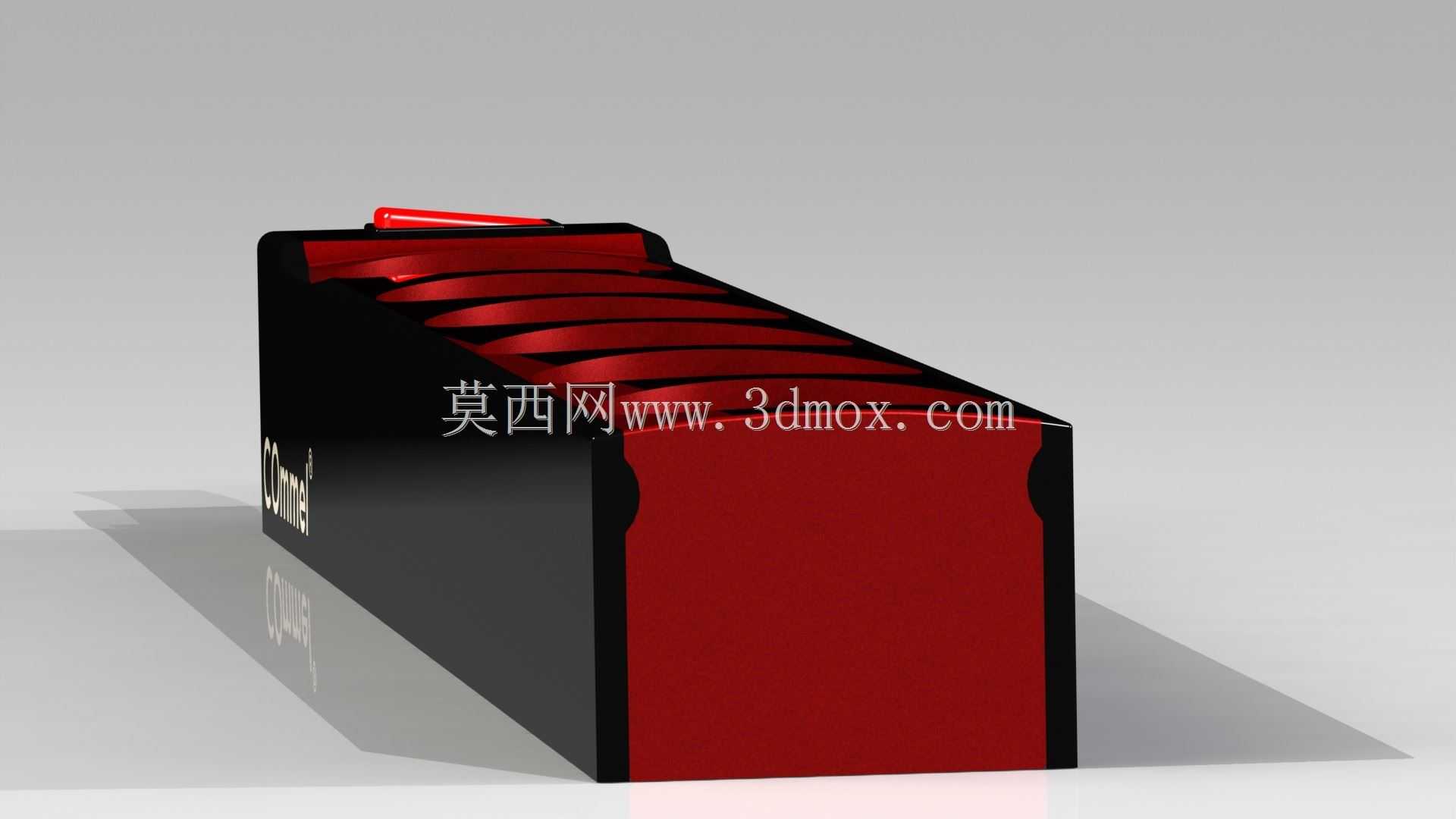

　　降低接触电阻，长期插拔后仍能保持足够的夹持力，避免插头松动打火。壳体表面做了哑光磨砂处理，减少日常使用中的指纹残留与划痕，开关按键做了凸起式设计，盲操作时可快速定位开关位置，进线口处设置线缆固定卡扣，承受外部拉力时应力作用于卡扣而非内部接线端子，避免拉扯导致接线脱落引发的安全隐患。设计过程中充分考虑欧标插头的插入深度与夹持力要求，插孔内部设置防误插保护门，单孔插入时需要足够的侧向推力才能打开保护门，避免儿童误触金属物件引发触电风险，保护门采用阻燃材质，即使内部出现异常打火也不会引燃壳体。整体尺寸经过多轮适配调整，长度控制在可稳定放置于常规桌面不倾倒的范围，底部设置四个防滑胶垫，平放时与接触面形成足够摩擦力，插拔插头时不会随插头移动，无需额外手扶即可完成插拔操作。内部走线空间预留充足，铜条与壳体之间设置绝缘隔离层，即使长期满负载运行，内部热量也可通过壳体的散热间隙均匀散出，避免局部积热导致的部件老化加速。
