可折叠拼接式户外车辆防护遮蔽车库

　　这款可折叠拼接式户外车辆防护遮蔽设施，主要面向无固定地下车位、露天停放车辆的使用场景，适配城市小区地面车位、郊野临时驻车场、户外自驾临时停靠点等多种场地，解决露天停放时车辆受日晒、雨淋、落尘、鸟粪、高空坠物轻微侵害的实际问题。从结构设计逻辑来看，整体采用模块化杆件拼接框架作为受力主体，框架杆件之间采用铰接节点连接，非使用状态下可沿铰接轴折叠收拢，收拢后整体体积压缩至展开状态的15%左右，可直接放入车辆后备箱收纳，无需占用额外的固定仓储空间。展开状态下的框架轮廓完全贴合常规家用SUV、三厢轿车的外廓边界，整体长度控制在5.2米以内，宽度控制在2.1米以内，最高点高度控制在1.9米以内，适配国内绝大多数标准小型车位的安装边界，

　　不会超出车位划线范围干扰相邻车位的车辆停靠与人员通行。框架外围的遮蔽面板采用分块嵌装设计，每块面板对应一个框架网格单元，嵌装时直接卡入框架预留的卡槽内，无需额外螺栓紧固，单人即可在15分钟内完成整体组装与拆卸。面板材质选用半透明耐候PC材质，既可以阻挡90%以上的紫外线直射，避免车辆内饰长期暴晒老化，又能保留一定的透光性，避免棚内完全封闭产生的高温闷晒问题，同时面板表面做了疏水涂层处理，雨水落在表面会快速形成水膜滑落，不会在表面积留形成水渍。底部框架设置了可调节的固定支脚，支脚底部带有防滑橡胶垫，在平整的水泥、沥青地面上可直接依靠自身重量与橡胶垫摩擦力保持稳定，若遇到大风天气，可通过支脚上预留的膨胀螺栓孔将整体结构与地面锚固，

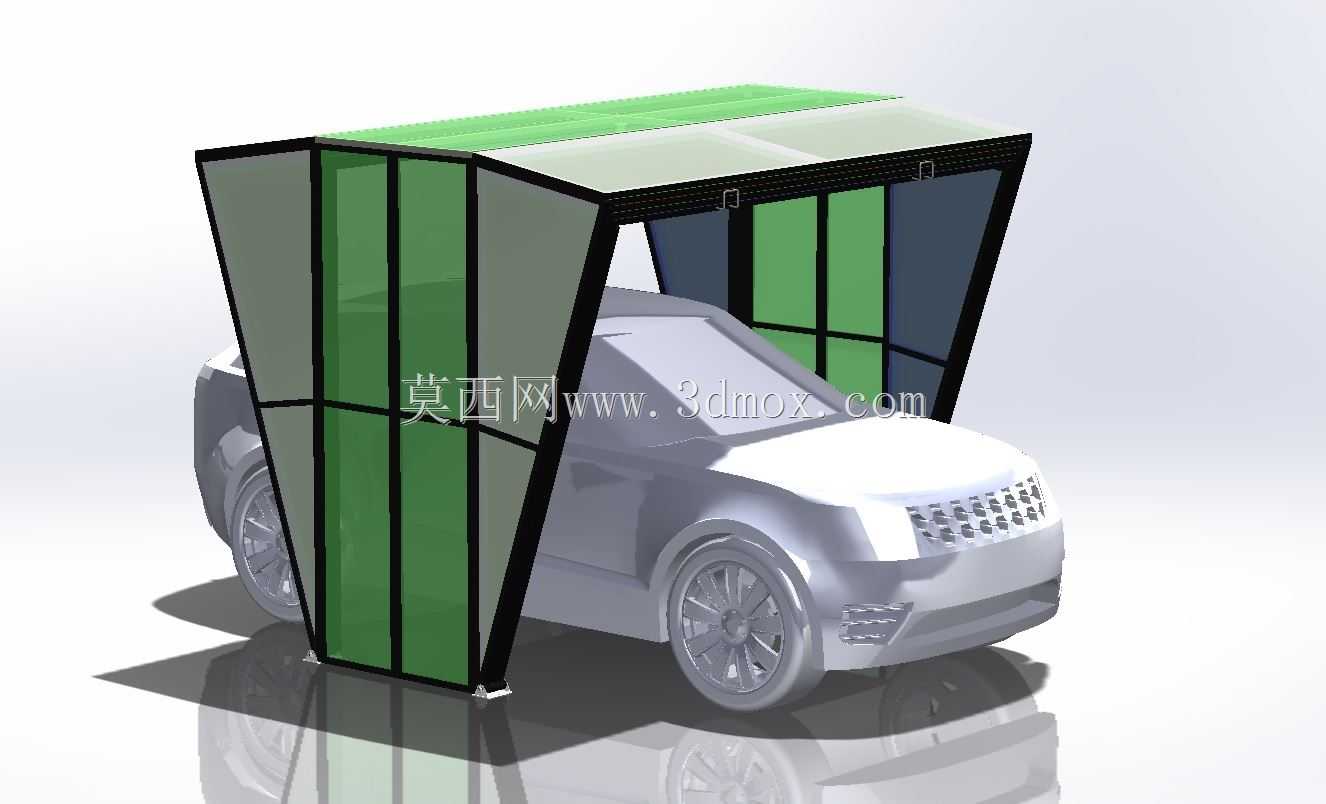

　　也可搭配配重块压在支脚底板上提升抗风等级，可抵御6级以内的阵风侵袭。框架的铰接节点做了阻尼限位设计，展开过程中每一段杆件转动到预设位置后会自动卡入限位槽，不会出现杆件自行回落夹伤操作人员的问题，折叠时只需按下节点处的解锁卡扣即可转动杆件收拢。从实际使用的功能细节来看，车库朝向车辆驶入的一侧采用大开口设计，开口处的框架杆件可向上翻折锁定，完全打开后不会遮挡车辆进出的通道，车辆停入后可将翻折的杆件放下，配合侧边的遮蔽面板形成相对封闭的防护空间，面板之间的拼接缝隙处设置了柔性密封胶条，可阻挡扬尘、落叶从缝隙进入棚内。不同于传统固定式车棚需要浇筑基础、破坏地面铺装的安装要求，这款防护车库所有部件均为预制拼装件，安装过程无需焊接、无需浇筑，

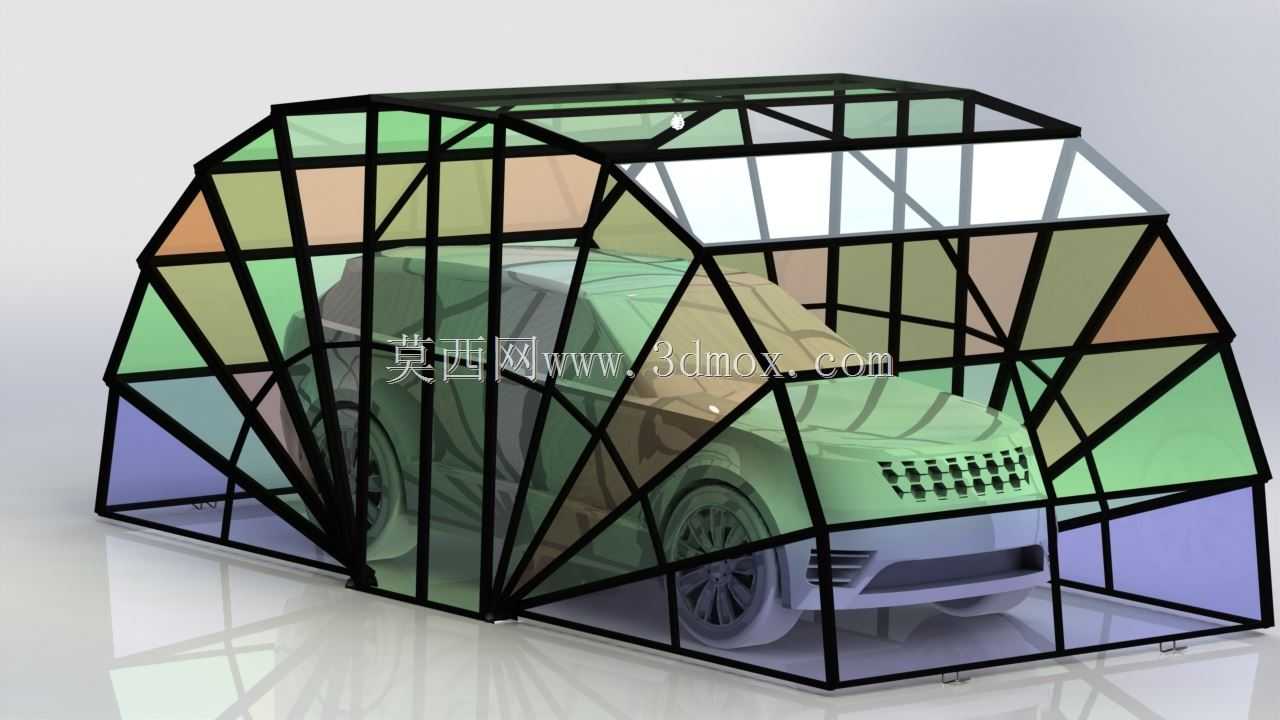

　　不会对车位地面造成任何破坏，适合在不允许搭建固定构筑物的小区地面车位使用。结构受力层面，整体框架采用拱形受力轮廓，顶部的荷载会沿着拱形杆件传递到底部支脚，相比平顶结构可提升30%的顶部抗冲击能力，可抵御直径1cm以内的冰雹冲击、小型树枝坠落的冲击，不会出现框架变形垮塌的问题。框架杆件表面做了喷塑防锈处理，长期在户外潮湿、日晒环境下使用不会出现锈蚀掉漆的问题，整体使用寿命可达8年以上，遮蔽面板若出现局部破损，可单独拆卸对应网格的面板进行更换，无需更换整体框架或全部面板，降低后期维护成本。在结构建模过程中，所有铰接节点的转动行程都做了干涉校验，确保折叠过程中杆件与面板之间不会出现碰撞卡滞，每一个拼接单元的尺寸都做了公差匹配，确保不同批次生产的部件都可以互换组装，底部支脚的调节行程设置为10cm，可适配存在轻微坡度的不平整地面，保证展开后整体框架处于水平状态，不会出现一侧倾斜导致的受力不均问题。
