欧宝C20XE发动机排气歧管结构设计

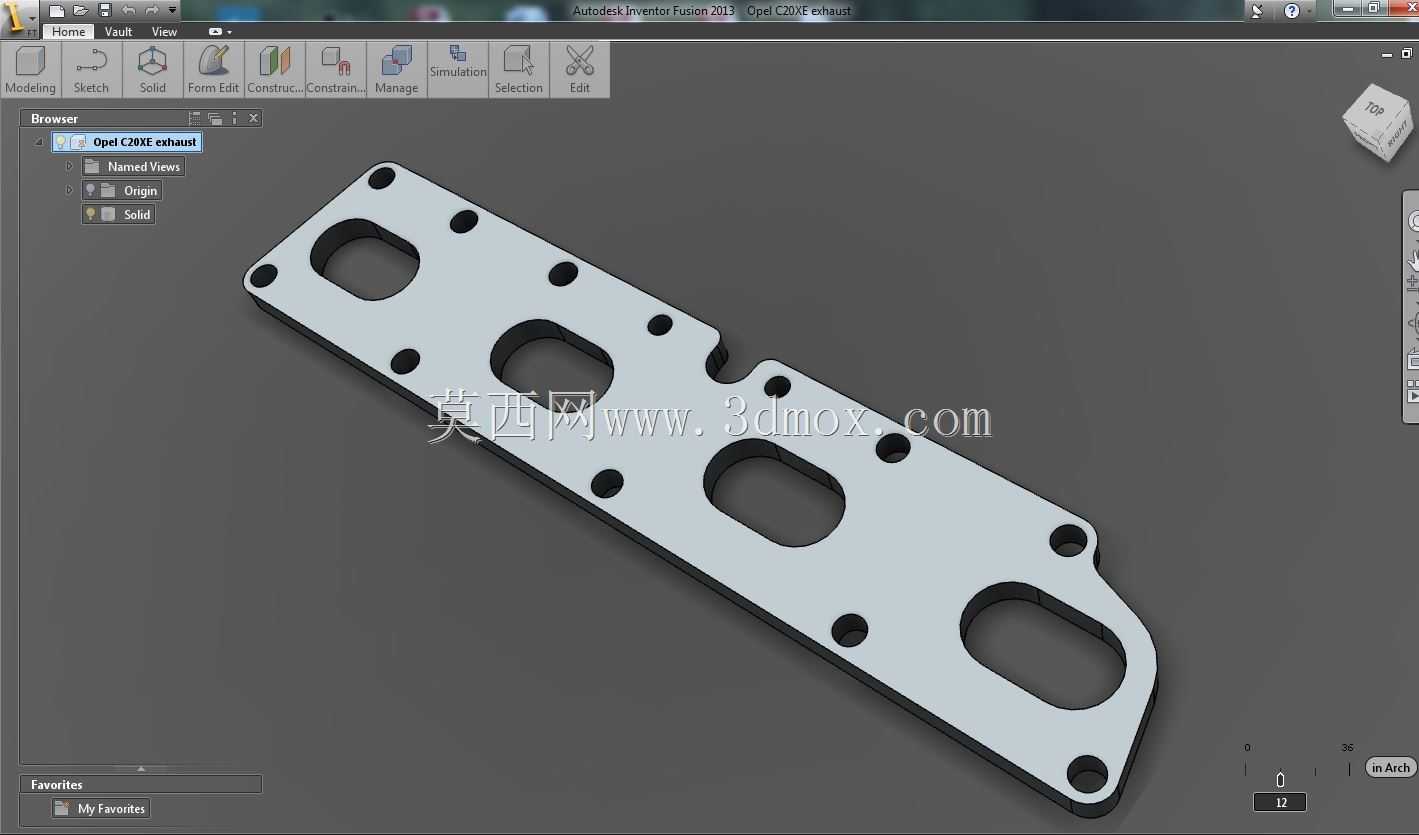

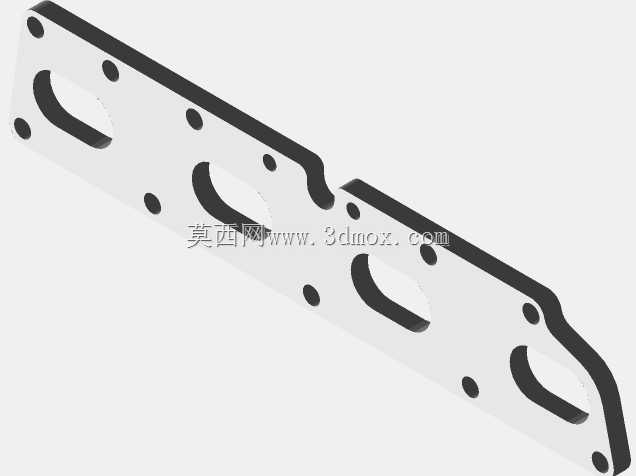

　　在乘用车动力系统的进排气模块开发中，排气歧管作为衔接气缸盖排气口与下游排气系统的核心承载部件，其结构合理性直接影响发动机的排气效率、动力输出特性以及机舱热管理表现。这款适配欧宝C20XE机型的排气歧管，在结构设计阶段充分结合了直列四缸发动机的点火顺序与排气脉冲特性，采用一体式平面安装法兰结构，法兰面的平面度公差控制在0.05mm以内，确保与气缸盖排气侧结合面的密封可靠性，避免高温高压排气泄漏引发的动力损失与周边部件热老化问题。从安装边界来看，法兰面上均匀分布的8个螺栓过孔，位置度公差严格匹配气缸盖对应螺纹孔的坐标参数，孔径设计预留了合理的安装间隙，既能够补偿制造过程中的微小尺寸偏差，也可以抵消发动机工作过程中热胀冷缩带来的结构位移，

　　防止螺栓承受额外的剪切应力。歧管的气道走向采用等长化设计思路，四个独立的排气流道分别对应四个气缸的排气出口，流道内壁做了平滑过渡处理，减少排气气流在弯折处的湍流损失，让各缸排出的废气能够顺畅汇入排气总管，充分利用排气脉冲效应提升气缸的扫气效率，降低泵气损失，这对于高转速工况下的动力输出提升尤为关键。在实际装车场景中，这款排气歧管需要长期承受800℃以上的高温排气冲刷，同时还要承受发动机运行带来的振动载荷，因此结构上在流道外侧设置了合理的加强筋结构，既提升了歧管整体的结构刚度，避免共振引发的结构开裂，也通过筋位的布局优化了热传导路径，减少局部热应力集中的问题。歧管的整体外形轮廓充分考虑了发动机舱的布置空间，

　　边缘的异形轮廓完全避让了周边的发电机、空调压缩机、转向助力泵等附件的安装位置，不会出现装车干涉问题，同时歧管下端的出口法兰尺寸匹配三元催化器的入口规格，能够直接对接原厂排气系统的后续部件，无需额外做转接改装。从设计细节来看，每个流道的截面形状经过流体仿真优化，在有限的布置空间内尽可能保证流道截面积的一致性，避免各缸排气阻力差异导致的各缸工作不均匀问题，法兰面的密封槽设计适配金属复合排气垫片，能够在高温工况下长期保持密封性能，减少后期维护的频次。在三维建模过程中，所有安装孔位的坐标、流道的中心轨迹、法兰面的厚度参数都经过多轮校核，既保证了结构强度满足使用要求，也尽可能控制了部件的整体重量，符合动力系统轻量化的设计趋势。对于汽车改装与动力系统开发从业者而言，这款模型的结构参数可以作为排气系统升级、同机型歧管改装设计的参考基准，其安装边界的精准建模也能够直接用于虚拟装配校核，提前排查布置干涉问题，减少实物试装的迭代成本。
