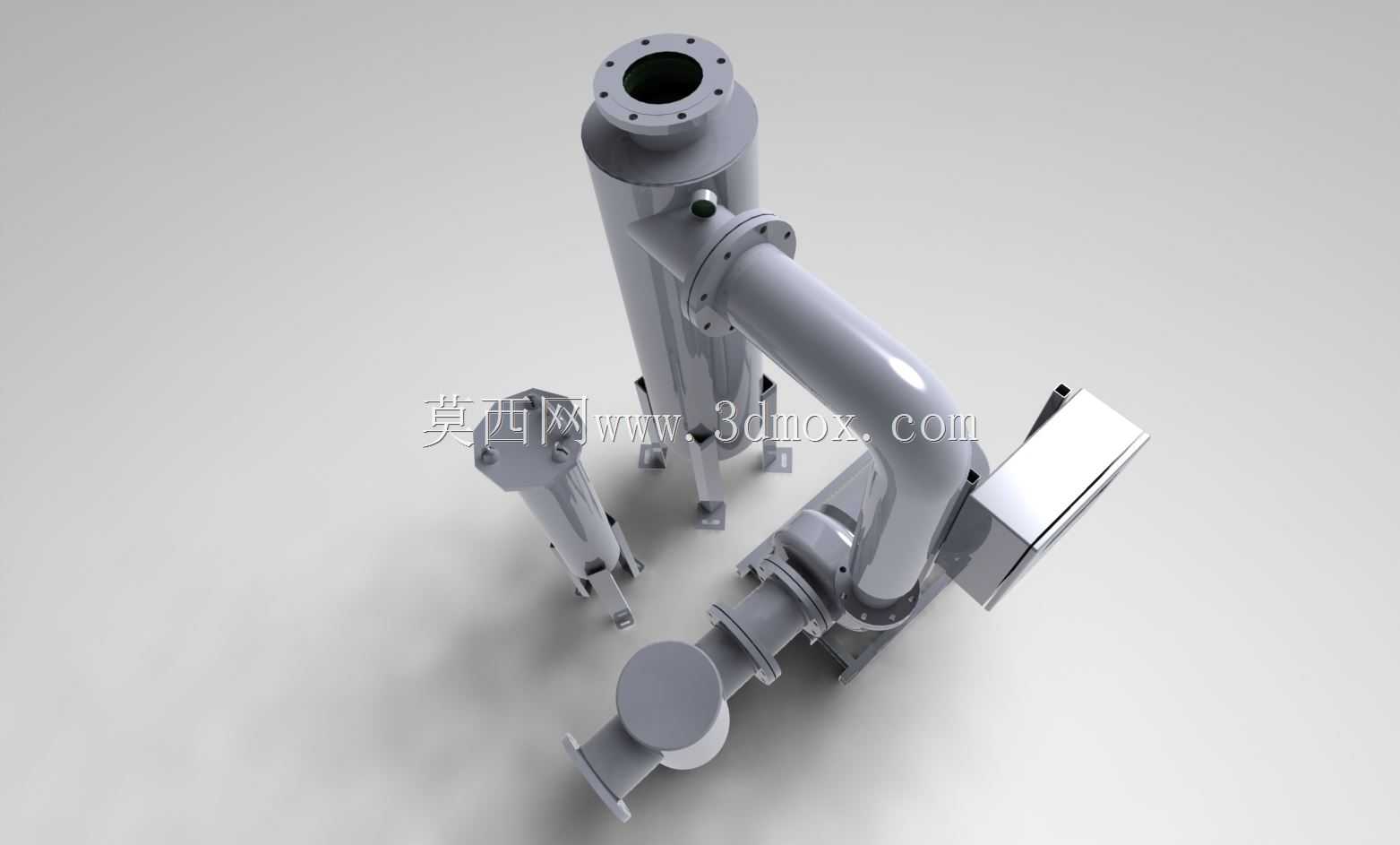

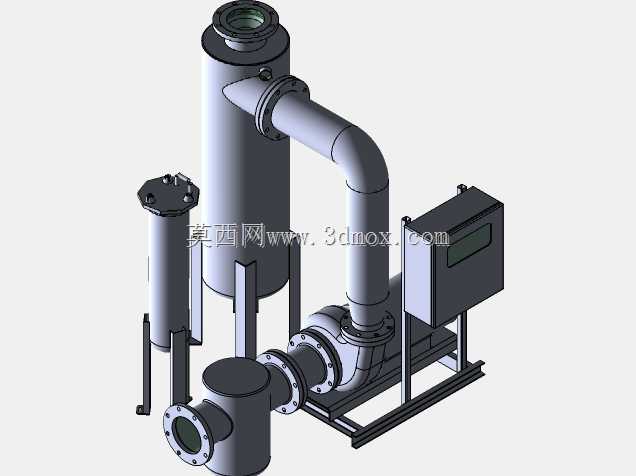

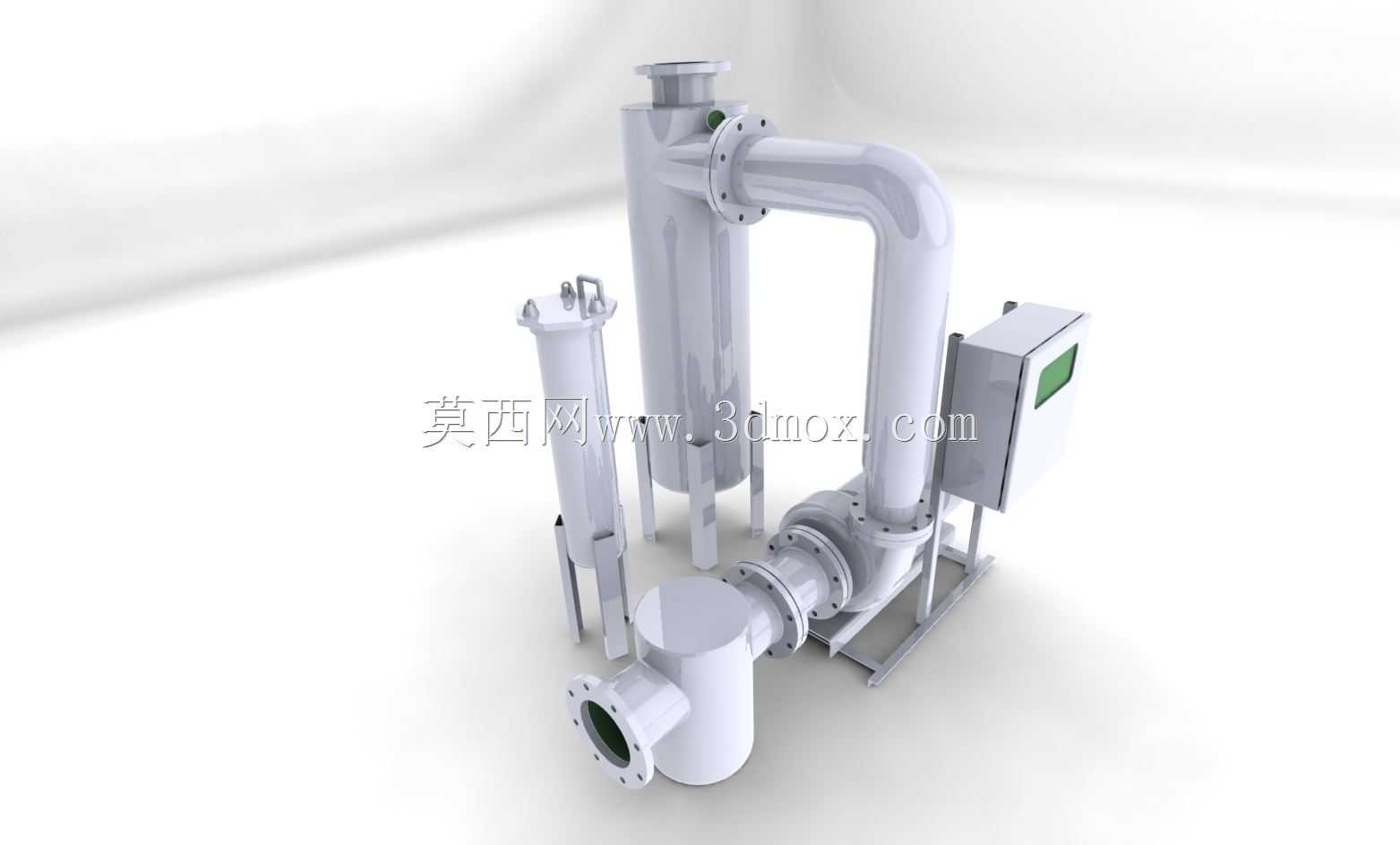

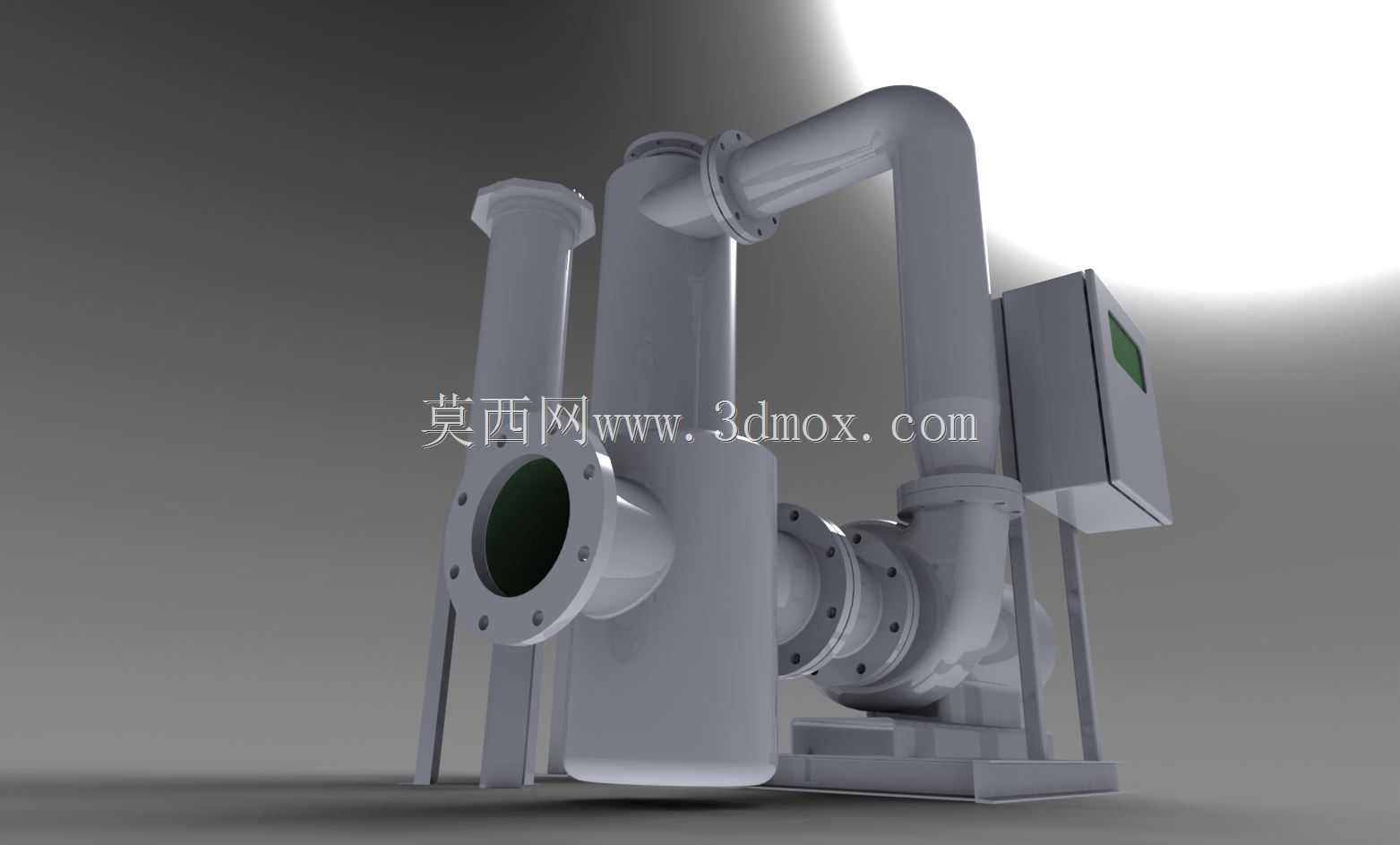

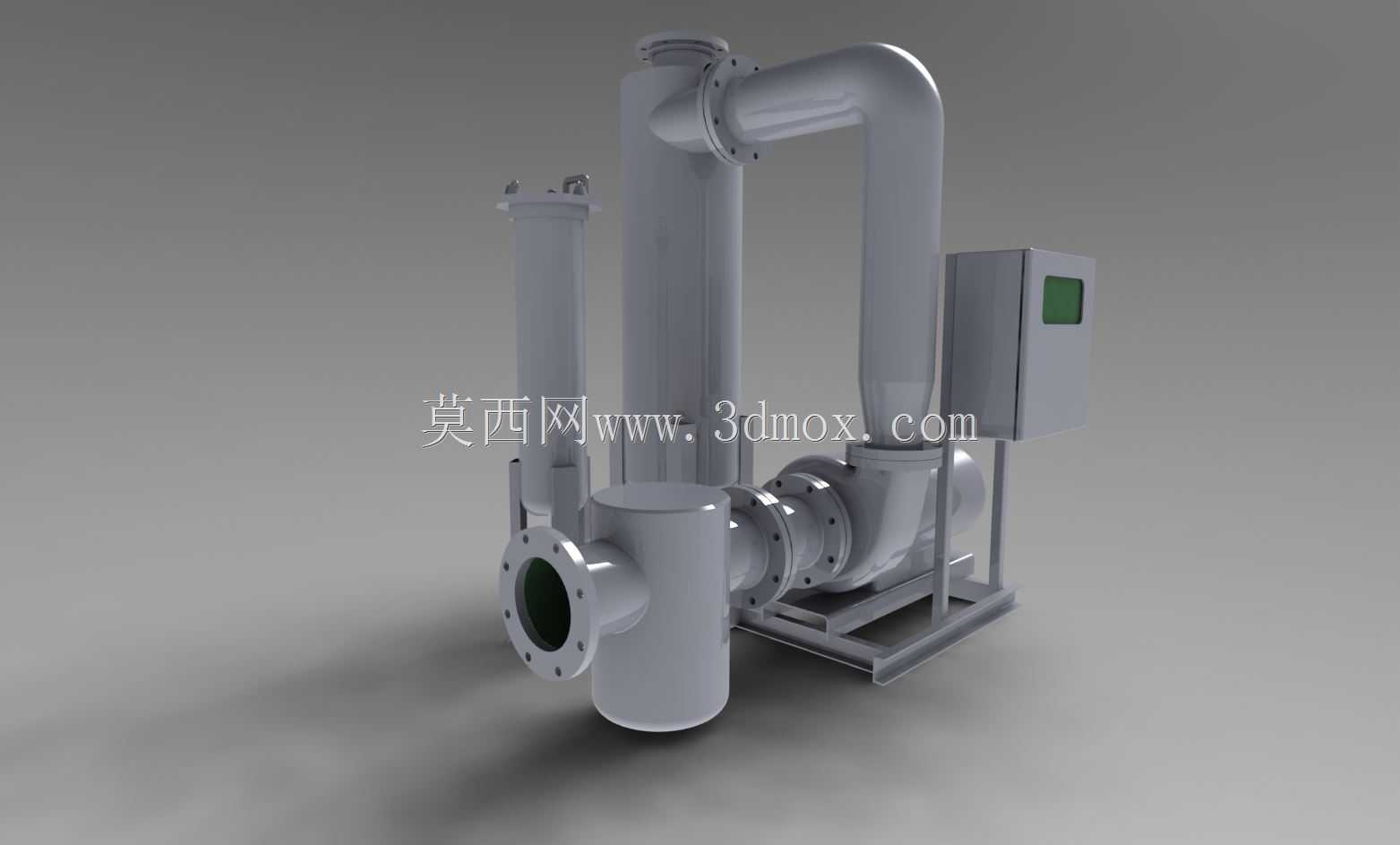

CSR-800左置式工业管路分离装置结构

　　这套左置布局的管路分离装置，主要面向工业流体处理工段的气液、固液两相分离需求，常见于化工制程的原料输送管线、压缩空气后处理系统、液压动力站的回油管路以及中小型锅炉的蒸汽冷凝水回收支路，在食品加工的物料输送、制药行业的纯化水分配场景中也有适配空间，核心作用是在流体输送过程中截留混杂在介质中的杂质颗粒、冷凝液滴或者不相容的重相组分，避免下游的泵阀、仪表、换热元件受到冲蚀、堵塞或者水击损伤。从结构设计逻辑来看，整套装置采用立式罐体搭配弯管汇流的布局，主分离罐体采用上法兰快开结构，顶部的法兰接口预留了标准螺栓孔位，可直接对接上游来液管线，罐体内部可根据实际工况选配丝网除沫、离心导流或者滤芯吸附的内件，不同内件的适配不需要改动外部安装接口，

　　仅需拆开顶部法兰即可完成内件更换，大幅降低现场运维的拆装工作量。侧面的大曲率弯管采用等径圆弧过渡设计，避免直角弯头带来的局部流阻骤升问题，弯管与主罐体、侧部附属罐体的连接位置全部采用带颈对焊法兰，密封面选用突面结构，适配中低压工况下的垫片密封需求，连接位置的加强筋板沿法兰周向均匀布置，可抵消管路振动带来的焊缝疲劳应力。侧部的两个附属小型罐体分别承担不同功能，靠近弯管入口位置的小型罐体为粗分离腔，可对进入装置的流体进行预扩容减速，让大粒径的杂质或者液滴依靠重力提前沉降，减少主分离腔的处理负荷；另一侧的小型罐体为储污腔，底部预留排污接口，可在不停机的状态下定期排出截留的杂质，不需要拆解主流程管线。整套装置的底部采用支腿式安装结构，

　　三个支腿的底板预留了地脚螺栓孔，安装时可直接固定在预制的设备基础或者钢架平台上，支腿的高度经过核算，预留了足够的底部操作空间，方便排污管路的连接以及日常巡检时的密封点检查。从安装边界来看，主罐体的中心距侧部储污腔的横向尺寸适配常规工业管线的排布间距，不会与相邻管线的支吊架产生干涉，弯管的出口朝向可根据现场管线走向做小幅调整，法兰连接的结构允许在安装时旋转调整角度，不需要额外配置定制转接管件。设计过程中充分考虑了流体的流场分布，弯管的曲率半径取管径的3倍，既控制了整体的外形尺寸，又避免流体在弯管处形成偏流导致主分离腔内部的流场紊乱，保证进入主罐体的流体能够均匀沿罐体截面下行，提升分离效率。罐体的壁厚选取适配1.6MPa的常规工作压力，

　　可覆盖绝大多数工业通用流体处理场景的压力需求，外表面的结构没有多余的突出构件，方便后期做保温层包覆，在需要控温的流体处理场景中，可直接在罐体外部包裹保温棉或者加装伴热带，不需要额外改动外部结构。整套装置的所有连接法兰全部采用统一的公称通径标准，可直接与市面上的标准工业阀门、管路配件对接，不需要定制非标转接头，现场安装时可直接按照管线排布图组对，减少现场的配管工作量。支腿的位置经过重心核算，整套装置充满介质后的重心落在三个支腿的支撑三角形中心位置，即使在管线存在小幅振动的工况下，也不会出现倾覆风险，不需要额外加装斜撑固定。
