离心泵闭式叶轮结构三维建模

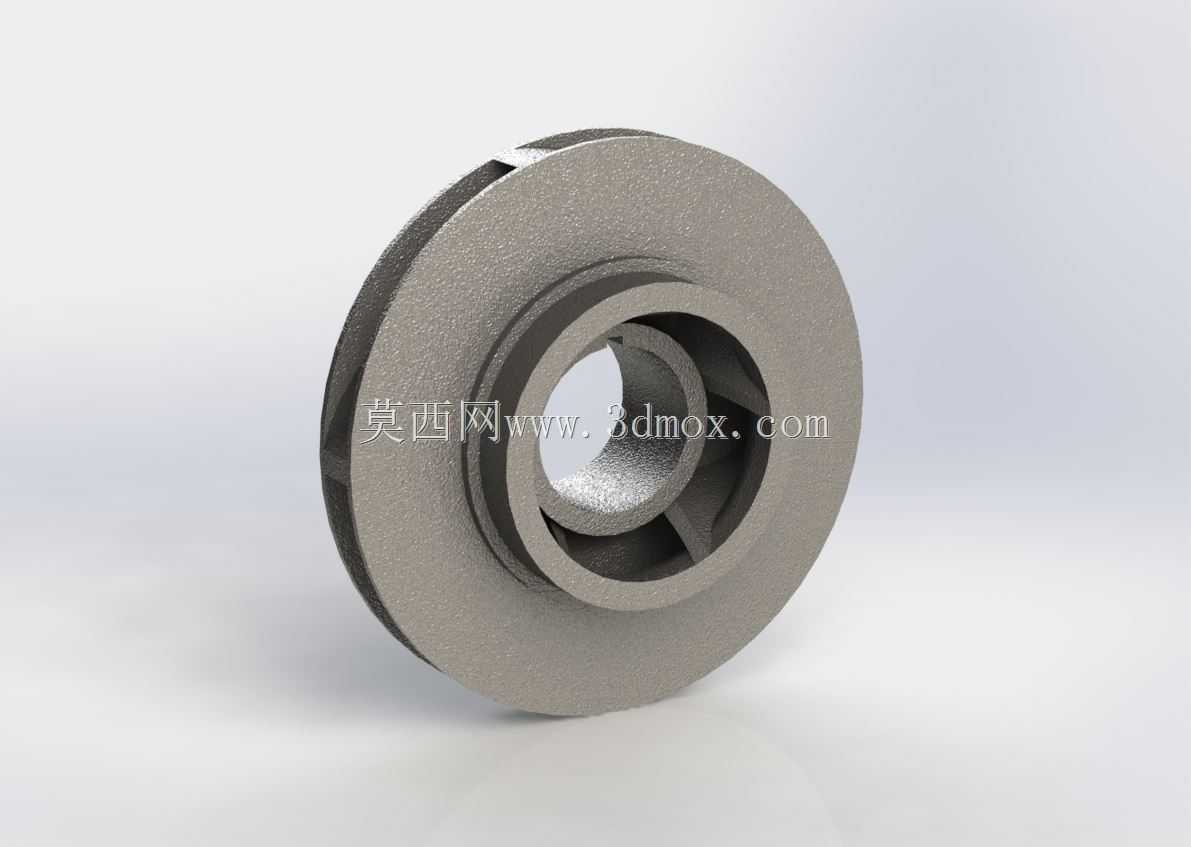

　　作为流体输送系统里的核心做功部件，这类带双密封环结构的闭式叶轮，大多适配单级单吸离心泵的工况需求，在市政供水、暖通循环、工业冷却、农田排灌等场景里承担着将原动机机械能转化为流体压能与动能的核心作用。实际运行过程中，叶轮随泵轴高速旋转，叶片间的流体受离心力作用被甩向泵壳流道，叶轮入口处持续形成负压区，实现流体的连续抽吸与升压，整个做功过程的效率、汽蚀余量、扬程曲线特性，都和叶轮的结构设计直接相关。

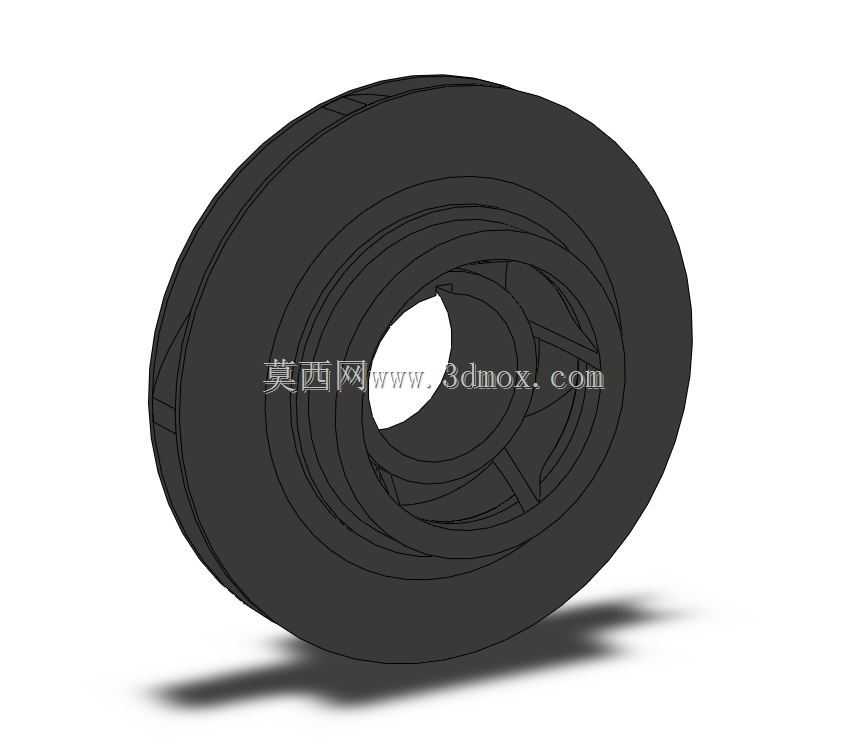

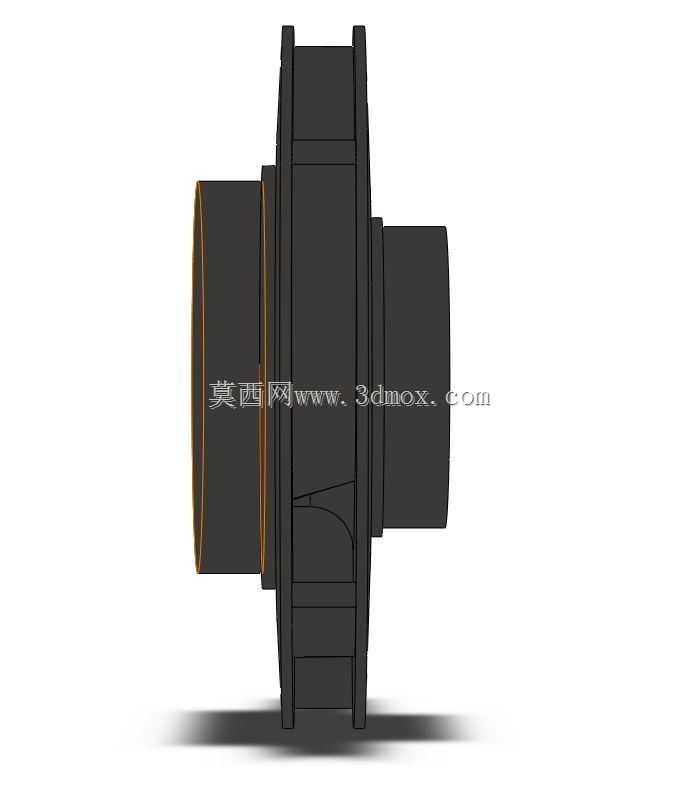

　　从结构设计逻辑来看，这款叶轮采用后弯式叶片布局，前后盖板厚度均匀，前盖板侧的密封环凸台与后盖板侧的轴孔定位台，分别对应泵体密封环、轴套的配合间隙要求，设计时需要严格控制密封环处的径向跳动量，通常要控制在0.03mm以内，避免运行过程中出现动静摩擦，同时保证容积效率维持在合理区间。叶片与前后盖板的交接处做了圆弧过渡处理，一方面是为了减少铸造过程中的应力集中，降低铸件出现冷隔、砂眼的概率，另一方面也能减少流体在流道内的局部阻力损失，避免流道内出现涡流区，降低水力损失带来的效率下降。

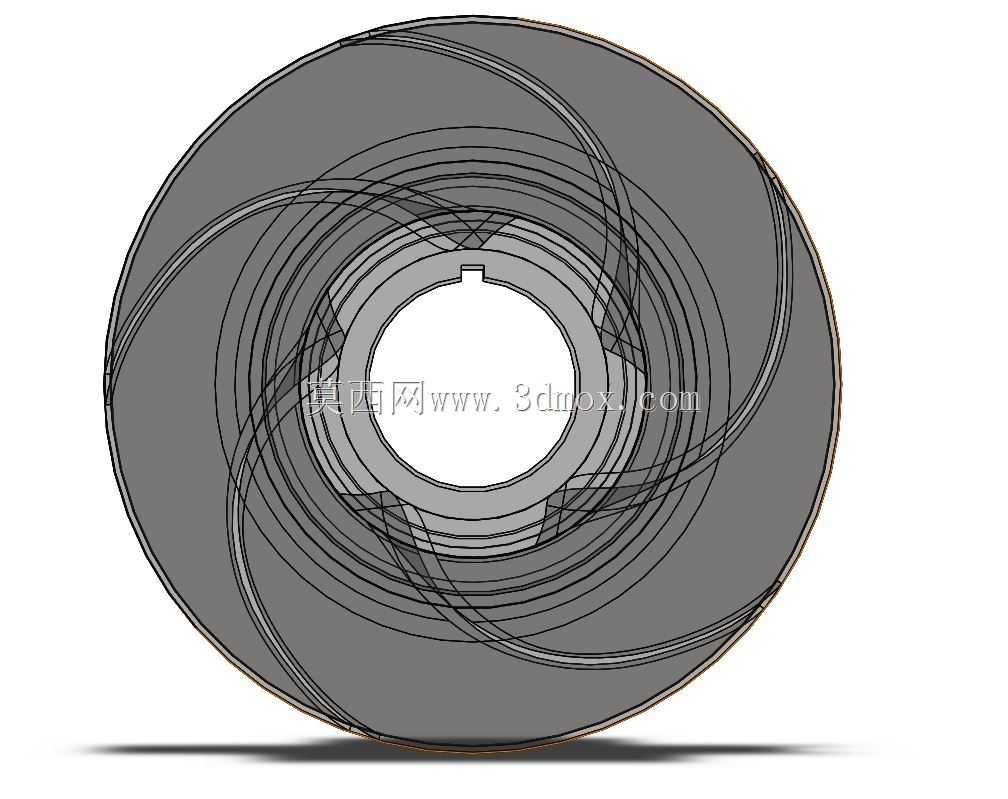

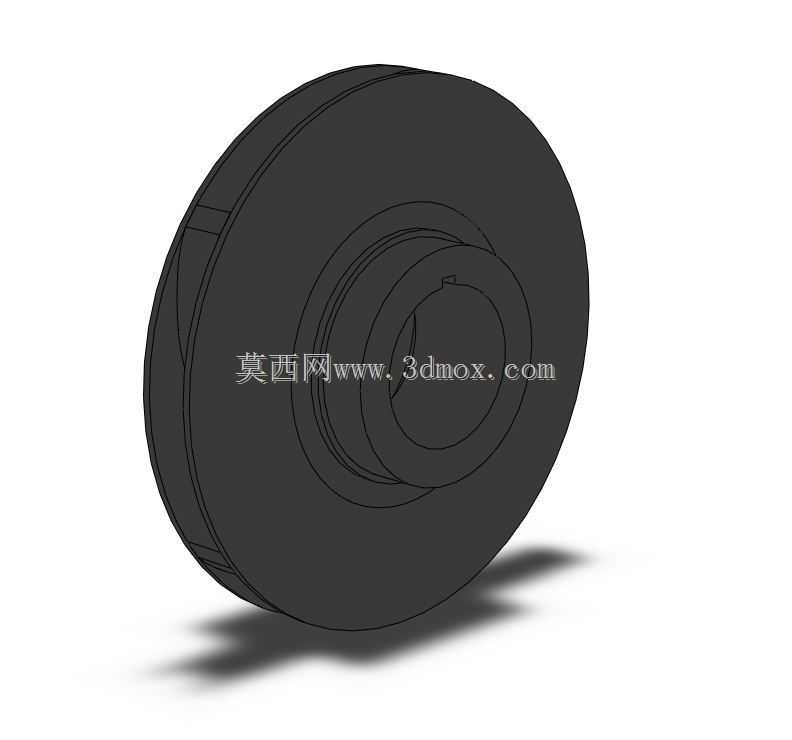

　　安装边界层面，叶轮中心的轴孔采用H7/k6的过渡配合公差，配套平键传递扭矩，轴孔端部的倒角设计方便现场装配时的导入，避免硬敲导致轴孔或泵轴出现磕碰损伤。后盖板侧的轮毂端面需要和轴套端面紧密贴合，装配时要控制锁紧螺母的预紧力矩，既要避免叶轮运行过程中出现轴向窜动，也要防止预紧力过大导致叶轮盖板出现变形，影响流道的几何精度。前盖板的外圆密封环直径和泵体密封环的配合间隙，根据输送介质的不同会有细微调整，输送常温清水时间隙控制在0.2-0.3mm即可，若输送含少量固体颗粒的介质，可适当放大间隙至0.4-0.5mm，避免颗粒进入间隙造成磨损卡滞。

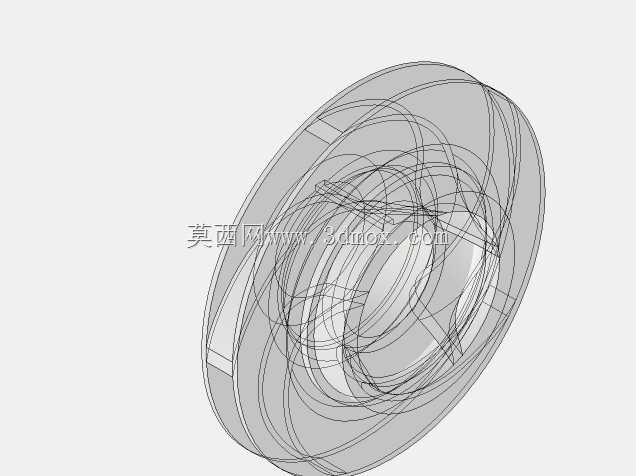

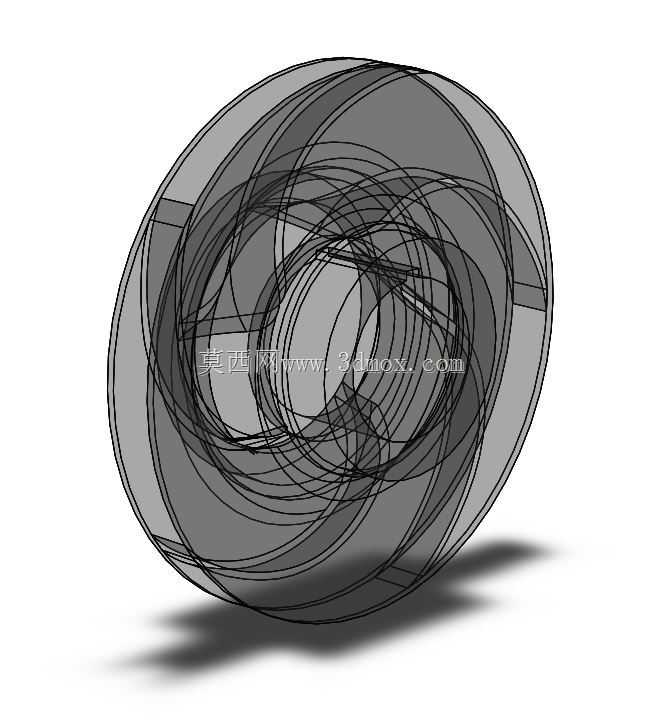

　　建模过程中需要重点关注流道的光滑性，叶片型线通常采用圆柱叶片设计，适配比转速在80-150区间的离心泵工况，绘制叶片型线时要保证进出口安放角符合水力设计要求，进口安放角通常取18-25度，出口安放角取20-30度，避免运行过程中出现驼峰特性曲线，保证泵在小流量工况下的运行稳定性。前后盖板的型线需要和叶片进出口边顺滑衔接，建模完成后要检查流道的过流断面面积变化率，保证从叶轮入口到出口的过流面积均匀变化，避免出现突然扩大或缩小的结构，减少局部水力损失。

　　实际选型匹配时，这类叶轮的直径大小直接决定泵的扬程参数，根据切割定律，在允许的切割范围内调整叶轮外径，可以适配不同的管路阻力特性，不需要更换泵体就能满足一定区间内的工况调整需求。需要注意的是，叶轮做切割处理后要做动平衡校正，剩余不平衡量要符合G6.3级的精度要求，避免高速旋转时产生过大振动，损坏泵轴、轴承等配套部件。对于输送腐蚀性介质的工况，还可以在这个结构基础上调整材质，选用不锈钢、双相钢等材质铸造，同时加厚叶片与密封环处的壁厚，提升部件的耐磨耐蚀性能，延长整机的检修周期。
