机用固定式精密夹紧工装结构设计

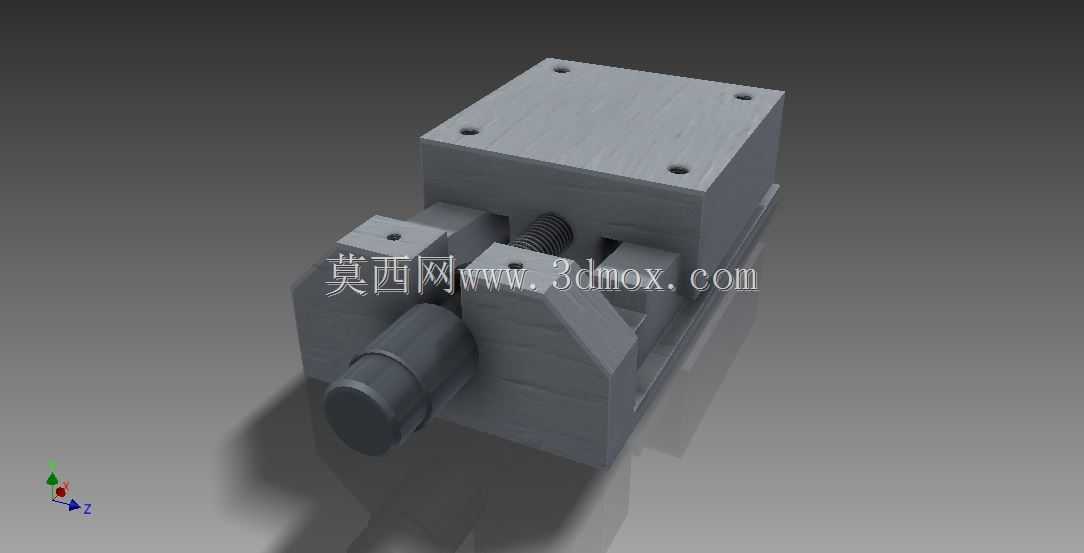

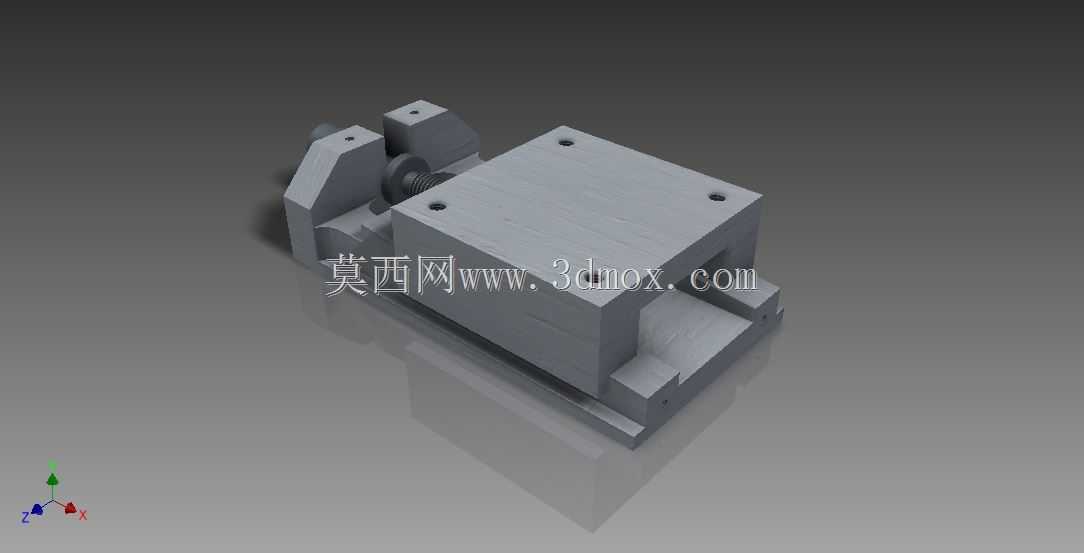

　　这款夹紧工装主要面向中小尺寸金属零件的铣削、钻削工序装夹需求，常见于普通立式铣床、台式钻床的工位配套，也可适配小型加工中心的批量零件装夹场景，替代传统手动压板的零散装夹方式，减少单件装夹的找正时间。从结构布局来看，主体采用一体式矩形基座作为承载核心，基座底部设置通长的导向滑槽，可直接与机床工作台的T型槽配合定位，安装时无需额外加工过渡连接板，滑槽宽度适配常规14mm、18mm规格的T型槽螺栓，基座整体的安装边界控制在长度160mm、宽度120mm范围内，不会占用过多工作台面的有效加工行程，适合多工位并排布置实现小零件的批量装夹。基座顶面设置四个对称分布的沉头安装孔，孔位公差按照H7级精度设计，既可以通过内六角螺栓直接固定在工作台上，

　　也能作为后续加装定制化钳口、异形支撑块的定位基准，沉孔深度设计为12mm，可完全容纳M10内六角螺栓的头部，避免螺栓突出顶面干涉零件装夹。工装左侧集成了固定夹紧臂与活动压头组件，夹紧臂与基座为一体化铣削成型，相比拼接式结构减少了两个装配累计误差环节，夹紧臂的受力面做了15°的倾角补强，在承受最大8000N夹紧力时不会出现臂体形变，活动压头采用圆弧面接触设计，接触端镶嵌硬质合金片，既可以避免压伤零件的已加工表面，也能在夹紧不规则毛坯面时自动找正接触位置，不会出现压点滑移导致的零件移位。压头的驱动采用内置式梯形丝杠传动，丝杠直径为16mm，导程4mm，具备自锁特性，夹紧后不会因为机床切削振动出现松脱问题，丝杠的操作端设置在工装侧面，

　　操作空间预留充足，配套标准规格的加力杆即可完成夹紧动作，操作人员无需探身到加工区域内操作，降低操作安全风险。基座的右侧设置可调节的定位挡块，挡块可沿着基座顶面的导向槽前后移动，调整范围为0-60mm，适配不同长度尺寸的零件装夹，挡块的定位面经过平面磨削处理，平面度控制在0.02mm以内，可作为零件装夹的X向定位基准，配合左侧夹紧臂的Y向定位，装夹后零件的重复定位精度可控制在0.05mm以内，满足普通机加工工序的精度要求。在排屑设计上，基座顶面的导向槽底部设置了两个倾斜的排屑缺口，加工过程中产生的铁屑、切削液可顺着缺口直接滑落至工作台排屑槽，不会在槽内堆积导致挡块移动卡滞，日常维护时仅需用压缩空气吹扫即可清理残留切屑，无需拆解工装。

　　工装的所有外露棱边均做了C2倒角处理，避免操作人员安装调整时被锐边划伤，活动部件的配合面均设计了润滑油槽，日常加注普通机械润滑脂即可保证动作顺畅，在常规车间工况下的无故障运行周期可达到12000次夹紧循环。考虑到不同加工场景的适配性，这款工装的夹紧臂高度设计为45mm，可直接装夹高度在10-40mm范围内的块状、条状零件，若需要装夹更高的零件，也可在基座顶面加装增高垫块，垫块通过基座原有的沉头孔定位，无需额外打孔改造。基座底部的滑槽两侧设置了锁紧螺钉孔，当工装需要固定在特定位置不移动时，可拧紧锁紧螺钉顶紧T型槽内的螺栓，避免工装在切削力作用下出现位置偏移，相比传统依靠螺栓摩擦力固定的方式，锁紧可靠性提升40%以上。在实际生产场景中，这类工装常被用于小型五金零件、模具配件、设备连接件的加工装夹，相比通用机用虎钳，它的结构更紧凑，可在工作台面上同时布置多台，实现多零件同时加工，有效提升小型设备的加工效率，同时因为没有虎钳的活动钳身突出结构，加工时刀具的走刀路径不会受到钳体干涉，可完成零件侧面的贯通铣削、钻削工序，减少零件的二次装夹次数。
