电动设备用红色防滑保险旋钮结构设计

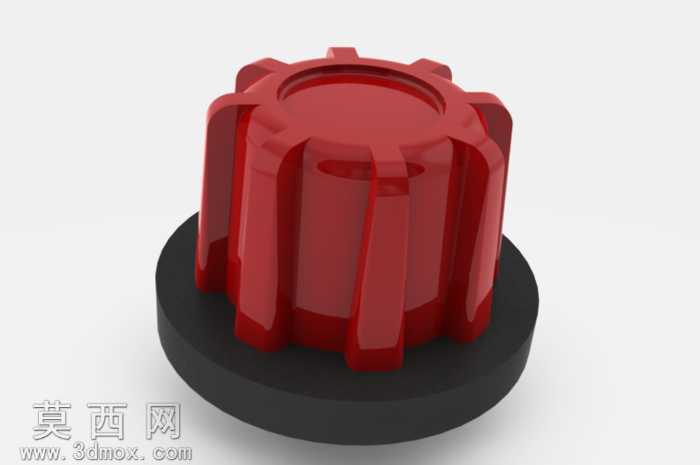

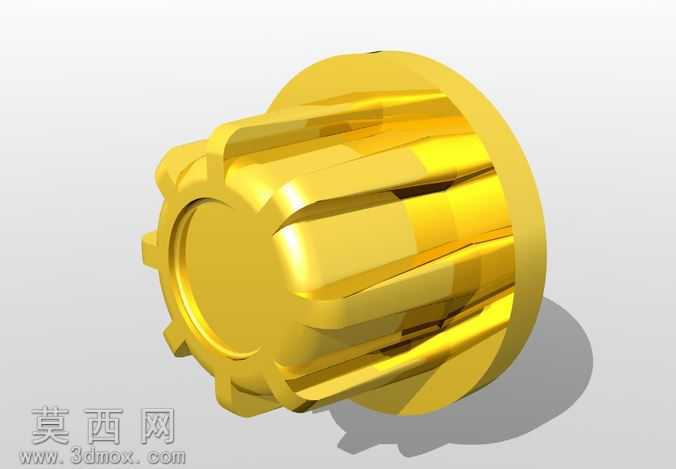

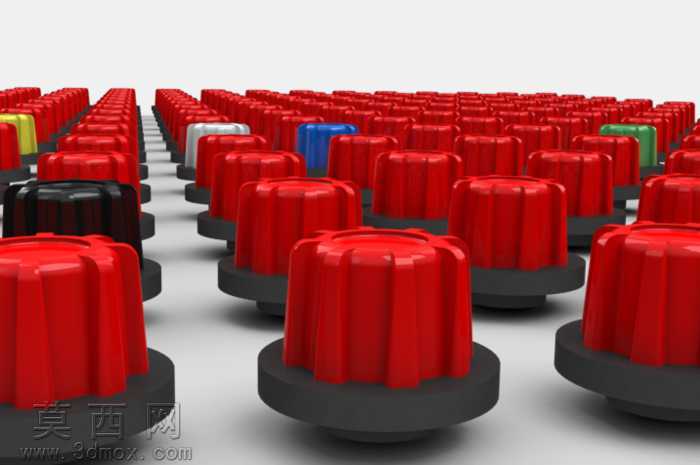

本作品为电动设备配套的保险旋钮三维建模作品，建模阶段依托参数化三维设计软件完成全流程结构搭建，首先对旋钮的功能需求进行拆解：该旋钮作为电动设备的保险操作部件，需要兼顾手动操作的防滑手感、与设备基座的装配适配性、保险状态的标识辨识度三大核心需求。建模过程中首先绘制旋钮主体的回转基准轮廓，针对红色操作端的防滑结构，采用阵列特征生成周向均匀分布的纵向凸棱，每一条凸棱的边缘都做了R0.5的圆角过渡处理，既避免操作时硌手，也能在注塑生产时减少应力集中，防止零件成型后出现开裂缺陷。旋钮的黑色基座部分采用橡胶质感的包覆结构设计，建模时通过偏移曲面生成基座与红色主体的配合间隙，预留0.1mm的装配公差，保证实际生产中两个部件可以紧密压合不松脱。渲染阶段针对两个部件分别赋予差异化材质：红色操作主体选用亮面阻燃ABS材质，调整材质的漫反射颜色为高饱和度正红色，反射参数设置为15%的低反射率，添加细微的磨砂颗粒纹理模拟真实注塑件的表面质感，既保证醒目的视觉识别性，也避免过高反光造成的操作眩光；黑色基座部分赋予哑光软胶TPU材质，将材质的粗糙度调整为0.7，添加细微的橡胶颗粒纹理，还原软质防滑圈的真实触感。结构设计上，旋钮内部设计了与设备转轴匹配的D型定位孔，孔壁添加周向定位筋，保证旋钮转动时与转轴无相对滑动，同时在旋钮的端面设计了凹陷的状态指示标记，可配合设备面板的刻度标识清晰展示保险的通断状态。整体建模过程严格遵循注塑件的设计规范，所有结构的拔模角度统一设置为1.5度，避免生产脱模时出现结构拉伤，各连接位置的壁厚均匀控制在2mm，防止注塑成型时出现缩痕、缺料等缺陷，最终完成的模型可直接用于后续的结构验证、开模生产参考以及设备装配模拟。
