科尼赛克敞篷版车用锁扣结构三维设计

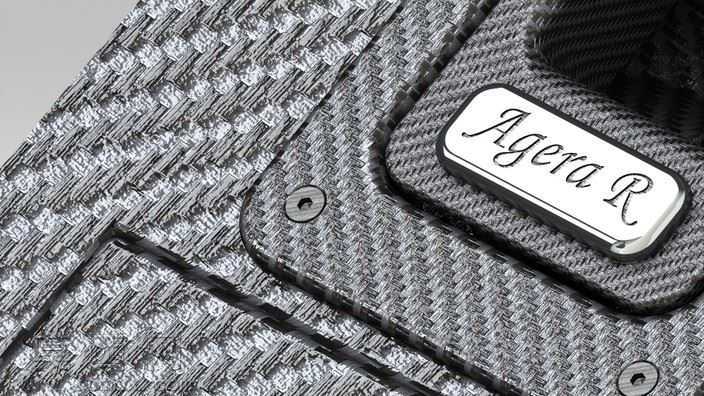

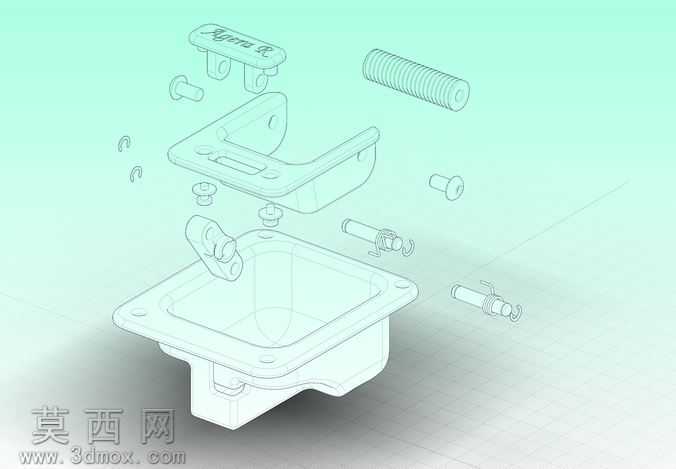

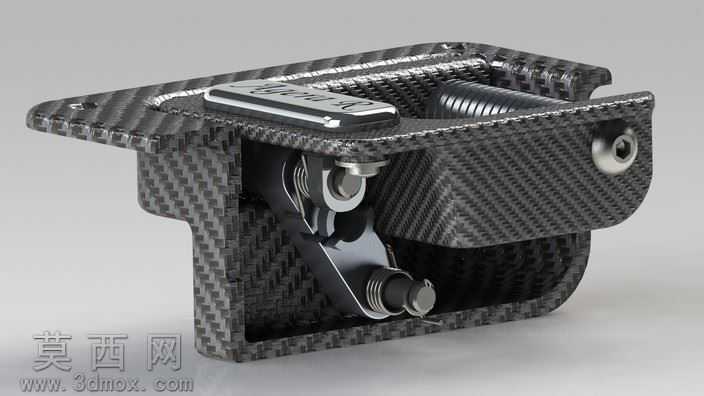

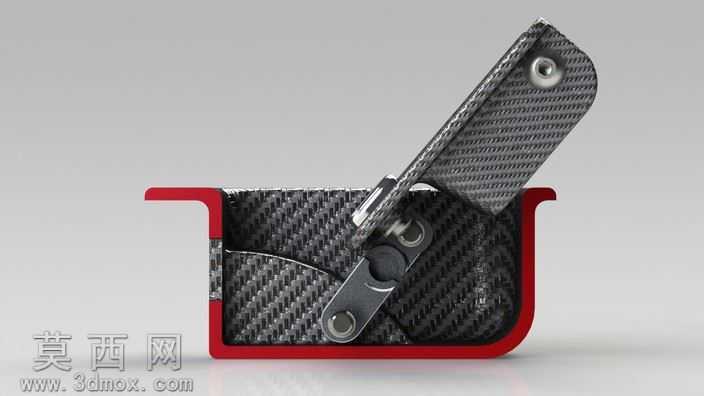

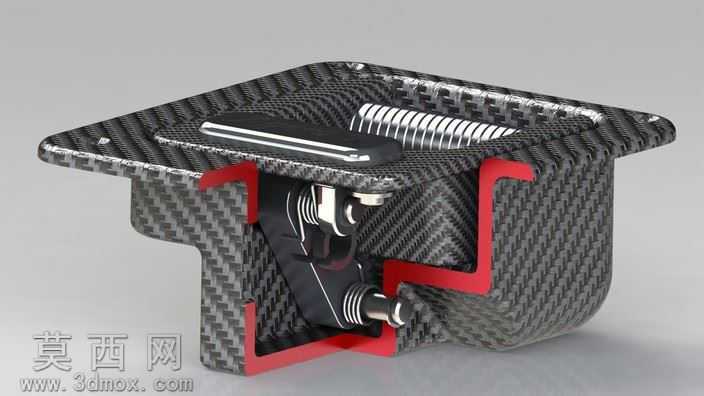

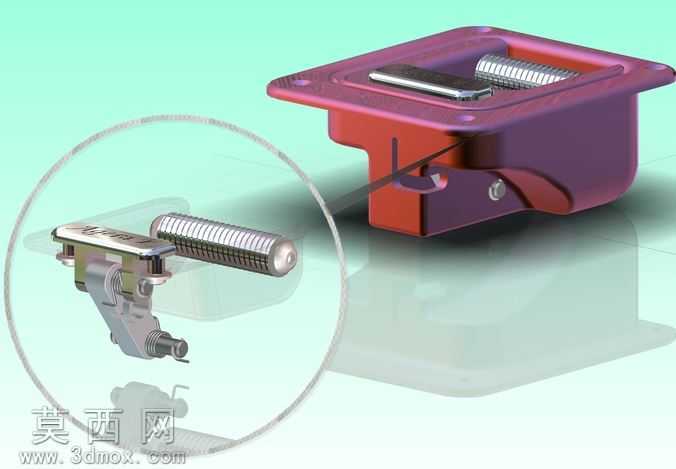

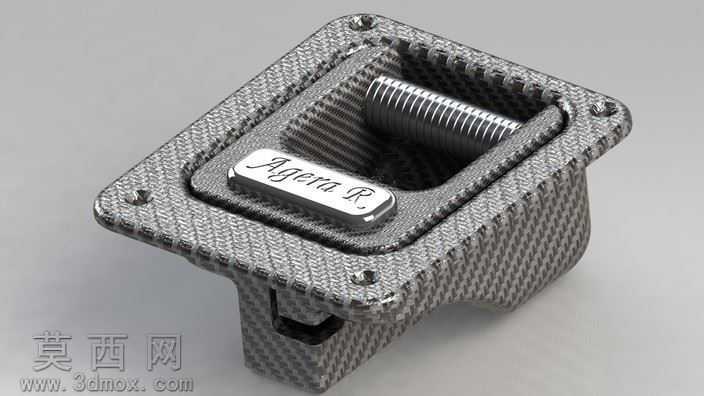

本作品为科尼赛克敞篷版车型配套的锁止机构三维设计，采用SolidWorks完成全参数化建模，整体以爆炸视图呈现完整装配关系，清晰展示各组成零件的配合逻辑与安装顺序。建模过程中严格遵循机械设计公差规范，对每一个零件的尺寸链进行校核，确保各部件装配后无干涉、活动部件行程符合设计预期。主体基座采用带安装法兰的腔体结构，法兰面预留四个对称分布的安装孔，用于将锁体整体固定在车身对应安装位，腔体内部预留锁舌活动空间与弹簧安装槽，保证锁止动作的顺畅性。活动手柄部分采用符合人体工学的曲面造型，建模时通过多段样条曲线勾勒轮廓，再通过曲面放样、加厚命令生成实体，表面做圆角过渡处理避免锐边，手柄与基座之间通过销轴连接，销轴配合处预留合理间隙保证转动灵活，同时配套设计有轴用挡圈防止销轴脱出。锁止执行部件包含弹簧、锁舌、导向销等零件，弹簧采用螺旋扫描命令生成，参数匹配实际车用弹簧的刚度与行程需求，锁舌部分设计有导向斜面，在手柄带动下可沿导向销做直线往复运动，实现锁止与解锁动作。渲染阶段采用线框叠加淡彩的展示风格，背景选用柔和的浅青绿色调，突出零件的轮廓线条与结构层次，材质设定上区分不同零件的属性：基座与手柄采用碳纤维材质表现，还原超跑配件的轻量化材质特性，金属销轴、螺丝、弹簧采用哑光金属材质，表面添加细微的磨砂纹理提升真实感，挡圈等小零件做镀锌金属质感处理。设计思路围绕敞篷车锁扣的可靠性与轻量化需求展开，在保证结构强度满足高速行驶锁止要求的前提下，对基座非受力区域做减薄挖槽处理，尽可能降低零件重量，同时简化装配流程，所有紧固件均采用标准M3规格螺丝，降低后续生产与维护的配件成本，整体结构经过运动仿真验证，解锁与锁止动作无卡滞，各零件受力分布均匀，可满足敞篷跑车日常使用的性能要求。
