多触点适配圆管扶手的快装连接夹具结构

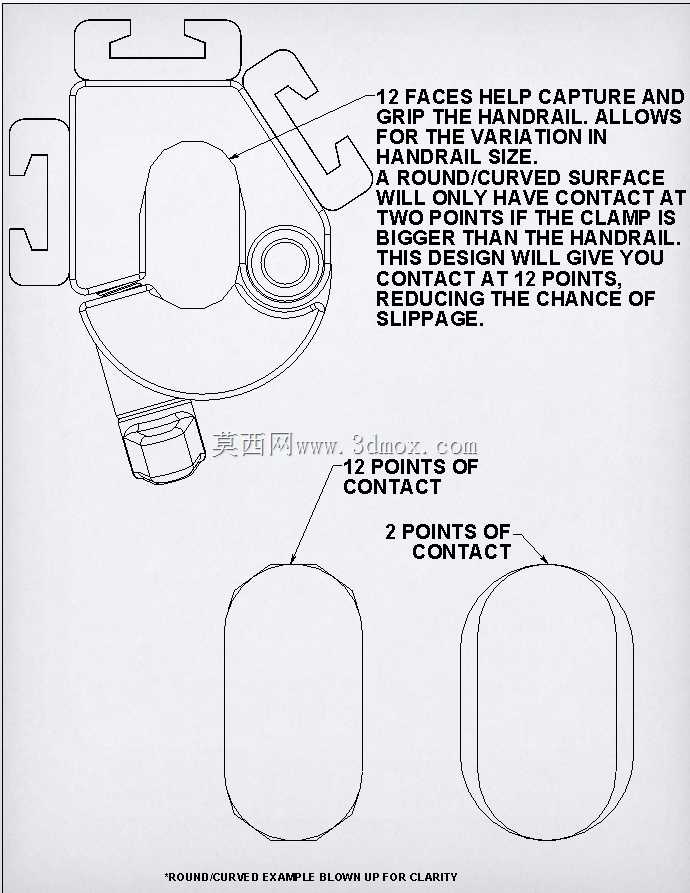

　　在工业检修通道、市政人行步道、设备操作平台、装配式临边防护场景中，圆管扶手的现场安装一直存在管材外径公差波动、安装角度偏差、后期拆装维护不便的共性问题，传统的两点接触式管夹在面对存在尺寸偏差的圆管、或是带轻微弧度的弯管段时，往往会出现夹紧力不足、受侧向载荷后滑移、接触应力集中划伤管材表面的问题，这款多触点扶手连接夹具正是针对这类现场痛点完成的结构优化设计。从结构功能逻辑来看，夹具的内圈夹持面没有采用传统的整圆弧面设计，而是沿内周均匀布置了12个独立的平面接触单元，这种设计的核心逻辑是利用多平面的离散接触特性，自动适配扶手管材的外径尺寸偏差——当管材外径处于设计公差带的上限时，每个平面的靠近圆心侧棱边先接触管材外壁，

　　随着夹紧螺栓的锁紧，接触点逐步沿平面向外滑移，自动形成均匀的环抱受力状态；当管材外径处于公差带下限时，更多的平面区域参与接触，不会出现传统圆弧夹在小管径下仅两侧两点受力、夹持稳定性不足的问题。针对带弧度的弯管扶手段，整圆弧夹具往往只能实现两点线接触，夹紧后受振动或侧向推力极易出现绕管轴转动、沿管轴滑移的问题，12个平面接触单元可以在弯管的曲面外壁上形成分散的12个接触受力点，每个接触点都能提供独立的静摩擦力，整体抗滑移扭矩相比传统两点接触结构提升数倍，同时分散的接触点也避免了局部应力集中压伤薄壁管材的镀锌层或喷塑表层，减少后期扶手锈蚀的隐患。从安装适配性来看，夹具本体预留了三个不同方向的附件安装接口，可以在不额外增加转接件的前提下，

　　同时从三个不同角度接驳L型轨迹的扶手横杆、竖杆或是斜向支撑构件，减少现场安装时的配件种类，降低施工人员的配件分拣难度，也避免了多转接件堆叠带来的安装累积误差。夹具的安装边界经过优化，夹紧螺栓的操作空间预留充足，现场使用普通开口扳手即可完成锁紧作业，不需要特殊定制的安装工具，在高空临边作业场景下，单名操作人员即可完成单侧夹具的安装固定，降低高空作业的操作复杂度与安全风险。从受力特性来看，夹具的本体采用等强度轮廓设计，在夹持受力较大的螺栓连接区域做了局部加厚，在非主要受力的外轮廓区域做了减重挖除，整体重量相比同夹持力等级的整圆弧铸钢夹具有明显降低，同时不会出现应力集中导致的本体断裂问题。在实际应用场景中，

　　这款夹具既可以用于新建防护扶手的现场拼装，也可以用于既有扶手的破损段更换、附加构件加装，不需要对原有扶手管材做切割、焊接等二次加工，仅通过螺栓锁紧即可完成固定，不会破坏原有扶手的防腐涂层，也不会产生焊接火花带来的现场消防隐患，尤其适用于化工厂区、油气场站这类有防爆要求的作业区域扶手安装作业。针对不同材质的扶手管材，不管是镀锌焊接钢管、不锈钢圆管还是铝合金圆管，多平面接触的结构都能形成稳定的摩擦力矩，不需要在夹具内侧额外增加橡胶防滑垫，避免了橡胶垫老化失效带来的夹持力衰减问题，长期使用的维护成本更低。夹具的开合结构采用单侧铰接、单侧螺栓锁紧的设计，安装时不需要将夹具完全拆分，也不需要从扶手管的端部穿套，可以直接在扶手管的任意位置开口卡入后锁紧，适配后期改造加装的作业场景，解决了传统闭合式管夹只能从管端穿装、无法在既有管线中间位置加装的痛点。
