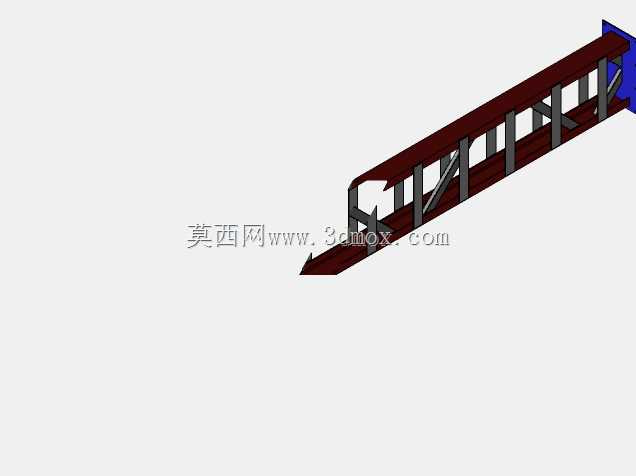

这套结构构件主要服务于离散制造类工厂内部的物料周转起重作业场景,适配中小吨位起重设备的走行承载需求,常见于机加工车间、金属结构件预制车间、仓储分拣库区的上部空间布设,不直接参与起重作业的起升动作,核心作用是为起重葫芦、小型桥式起重装置提供稳定的走行支撑基准,同时承担起重作业过程中竖向荷载、水平制动荷载的传导作用,将作业荷载均匀传递至厂房排架柱或者独立承重支腿上,避免局部荷载超标造成结构形变。从结构设计逻辑来看,整体采用变截面工字型钢拼接构型,上翼缘板做了加长外伸处理,一方面是为了匹配起重走行轮的踏面接触宽度要求,保证轮压在翼缘板上的分布范围处于材料许用应力区间内,避免长期轮压作用造成翼缘板局部压溃变形;

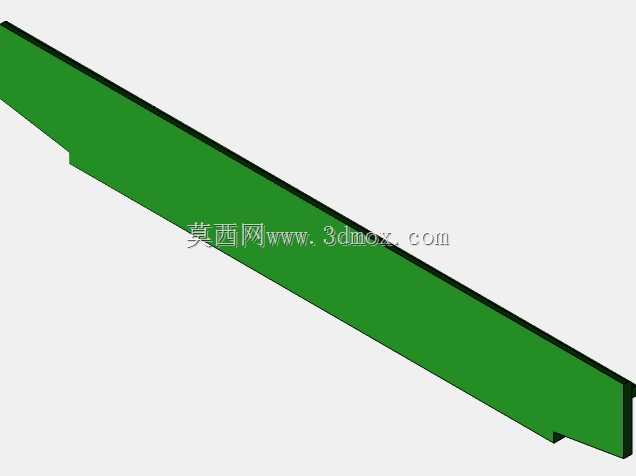

另一方面外伸段可以兼做安全挡边的安装基座,不需要额外焊接附加支座就能布设行程限位挡块、缓冲止挡件,减少现场焊接的工作量,也能降低应力集中点的数量。腹板采用垂直布设形式,和上下翼缘板采用全熔透角焊缝连接,焊缝高度根据不同区段的剪力计算值做差异化设置,在跨中弯矩最大的区段适当加厚腹板厚度,同时在腹板和翼缘连接的内侧间隔布设横向加劲肋,加劲肋的间距严格按照腹板高厚比的计算阈值设置,避免腹板在集中轮压作用下发生局部失稳。结构的两端做了切斜收头处理,不是常规的直边截断形式,这种处理方式一方面是为了避让厂房端部的柱间支撑、管线桥架等附属设施,保证结构安装时和周边构件的安全净距符合规范要求,避免安装阶段出现干涉问题;
另一方面切斜后的端部可以减少结构自重的冗余,同时在端部和承重牛腿连接的位置,预留了螺栓连接的孔位,安装时不需要现场配钻,直接通过高强螺栓和柱顶牛腿的预埋板做刚性连接,安装效率更高,连接精度也更容易控制。从安装边界的尺寸适配来看,整体结构的高度控制在常规厂房层高的适配区间内,下翼缘距离地面的净空高度满足常规车间内设备通行、物料堆垛的高度要求,不会因为结构布设压缩车间内部的有效作业空间;结构的宽度方向尺寸适配主流小型起重设备的轮距参数,走行面的平面度公差控制在每米长度内偏差不超过1毫米,全程走行范围内的高度差不超过3毫米,避免起重设备走行过程中出现卡滞、啃轮的问题。在功能特性上,这套结构除了承担起重走行的基础承载功能外,
上翼缘的侧面还预留了线缆滑触线的安装卡槽,可以直接卡装起重设备的供电滑线,不需要额外架设线缆支架,简化了车间上部的管线布设层级;腹板的空闲位置可以按需挂载小型管线支架、照明灯具挂座,充分利用上部结构的挂载能力,减少车间内部独立立杆的数量。设计阶段充分考虑了长期使用的维护需求,所有外露的钢材表面都做了抛丸除锈处理,涂装层面采用底漆加中间漆加面漆的三层防护结构,适配车间内可能存在的切削液飞溅、轻微粉尘腐蚀的作业环境,延长结构的维护周期;结构的连接节点全部采用可拆换的螺栓连接形式,后期如果需要调整车间布局、延长走行梁长度,可以直接在原有结构基础上拼接同规格构件,不需要整体拆除重做,降低后期改造的成本。在荷载传导的设计上,特意在每个支撑点的位置设置了荷载扩散加劲板,将支点处的集中反力均匀扩散到整个腹板截面,避免支点位置的腹板出现局部压屈;走行面的翼缘板边缘做了倒圆角处理,去除切割后的尖锐毛边,避免安装和后期维护过程中出现磕碰划伤的问题,也能减少起重走行轮边缘的异常磨损。针对不同车间的地面沉降差异问题,结构两端的连接支座处预留了20毫米的高度调节余量,安装时可以通过调整垫片组的厚度来校准整个走行面的水平度,抵消基础施工阶段的标高误差,保证起重设备走行的平顺性。
