工业用双腔下料式滤器结构设计

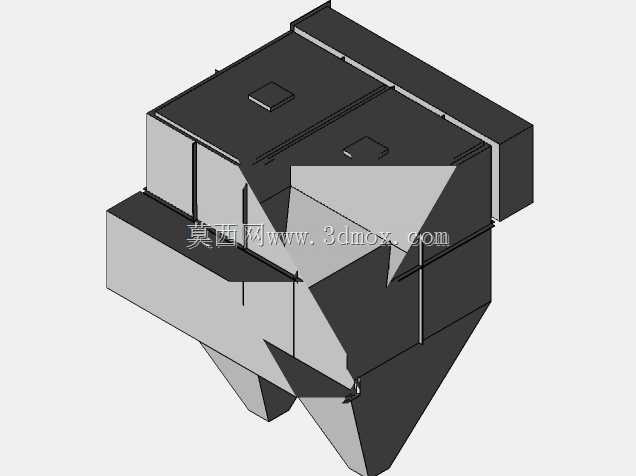

　　在粉体输送、浆料处理、工业通风除尘这类涉及介质净化的生产场景里，滤器是保障管路系统稳定运行、避免下游设备被杂质卡滞磨损的核心部件，这次呈现的双腔锥底滤器结构，就是针对大流量连续作业工况做的定向设计。从实际使用场景来看，这类滤器常被布置在重力落料管路、负压吸送管路的中段位置，上游衔接料仓出口或者输送管道来流，下游对接计量设备、包装机或者反应釜进料口，主要作用是拦截物料里夹杂的结块、焊渣、编织袋碎屑这类尺寸超标的硬质杂质，避免杂质进入后续精密设备造成阀芯卡涩、计量辊刮伤、搅拌桨叶磨损这类常见故障。

　　从功能特性上看，这款滤器采用双过滤腔并行的布局，和单腔滤器相比，最突出的优势是可以在不停机的状态下实现单腔清理——当其中一个腔的滤面截留杂质过多、前后压差达到设定阈值时，只需要切换管路挡板截断该腔的来流，就能打开清料口掏出截留的杂质，另一个腔可以持续维持过滤作业，完全不会打断整条生产线的连续运行节奏，这对于日化、粮食加工、锂电正极材料这类不能随意停线的连续生产场景来说，实用性远高于常规单腔滤器。下部的锥斗结构是按照物料安息角做的角度设计，针对流动性一般的粉体物料，锥壁倾斜角度设置为62度，比常规45度料斗的角度更大，能避免过滤后的物料在锥底积料架桥，保证下料顺畅不会出现堵料问题，两个锥斗的出口分别对应独立的出料接口，可以直接和下方的两路输送管路对接，也可以通过加装三通汇总到单路出料管路，适配不同的管路布局需求。

　　在设计思路上，这款滤器没有采用常规的圆筒形壳体结构，而是用了模块化的方箱式拼接结构，所有的壳体板件都是采用等厚度钢板折弯后焊接成型，不需要做复杂的卷圆工序，加工门槛更低，普通的钣金车间就能完成壳体制作，后期如果需要调整过滤面积，只需要加高方箱段的高度、更换对应尺寸的滤板就能实现扩容，不需要重新制作整套壳体，改造成本很低。滤板的安装位置设置在方箱段的中部，采用抽拉式的安装结构，滤板两侧有折弯的滑轨，和壳体内壁焊接的导轨配合，安装时只需要从侧面的检修口把滤板沿着滑轨推进去，压紧侧边的密封胶条就能完成固定，后期更换不同孔径的滤板或者清理滤板时，不需要拆开整个上盖，抽拉操作单人就能完成，维护效率比螺栓压紧式的滤板结构高很多。顶部的两个方形凸台是用来安装快开式上盖的，每个凸台对应一个过滤腔，上盖采用快拆压扣固定，不需要拧动大量螺栓，日常检查滤面状态的时候可以快速打开。

　　从安装边界的尺寸来看，这款滤器的方箱主体段的长宽尺寸控制在适配常规DN300到DN400管路的范围，整体高度按照锥斗+方箱+上盖的三段式布局设计，安装时需要预留的侧面抽拉滤板的操作空间不小于滤器本身宽度的1.2倍，下部锥斗出口的中心距和方箱段的两个腔室中心距保持一致，对接管路的时候不需要额外做变径偏心调整，能直接和标准法兰对接。壳体上预留的压差检测接口设置在方箱段的前后侧壁，分别对应滤前和滤后的腔室位置，安装压差表的时候不需要额外在现场开孔，直接用管螺纹对接就能取压，方便运维人员实时判断滤面的堵塞情况。另外在壳体的加强筋设计上，因为这类滤器在负压输送场景下要承受0.06MPa左右的内外压差，所以在方箱的外侧壁每隔200mm就设置一道折弯加强筋，避免壳体抽瘪或者受压变形，锥斗段的外侧也设置了环形的加强圈，同时兼做安装支撑耳，安装时可以直接把加强圈搁在安装平台的预留孔上，用螺栓固定即可，不需要额外制作复杂的支撑架，降低现场安装的工作量。

　　实际选型的时候，需要根据处理物料的磨琢性调整滤板的材质，处理硬质矿粉类物料的时候可以选用高锰钢冲孔滤板，处理食品类物料的时候可以换成304不锈钢冲孔板或者尼龙筛网，壳体的材质也可以根据接触介质的腐蚀性选普通碳钢喷塑或者304不锈钢，整个结构的互换性很强，不需要改动主体安装尺寸就能完成材质适配。
