物料输送用漏斗仓料斗结构设计

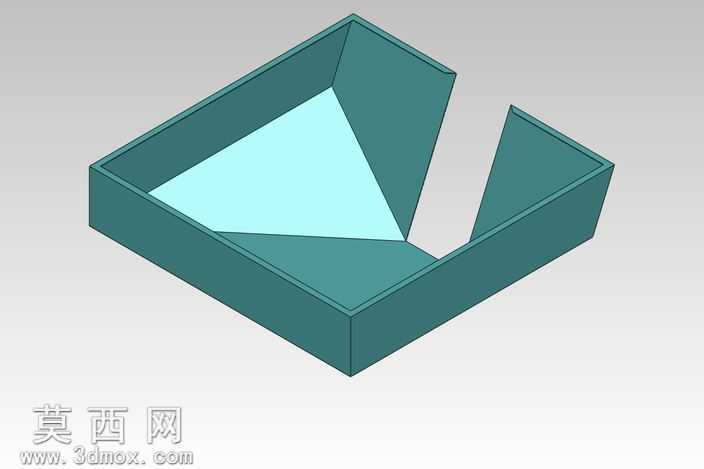

该漏斗仓料斗采用三维参数化建模方式完成整体结构设计，建模过程中以实际物料输送工况的尺寸需求为基准，先绘制外框矩形轮廓的二维草图，通过拉伸凸台命令生成料斗的外围围边结构，围边采用等厚度薄壁设计，在保证结构刚度的同时减少不必要的材料占用，适配轻量化的工业安装需求。料斗内部的导流斜面通过放样特征完成构建，三个斜面以料斗底部的下料汇聚点为终点，分别与外围围边的内壁做相切约束，避免出现物料滞留的直角死角，保证散状物料能够依靠自重顺畅滑落至下料位置，不会在仓壁出现粘料、积料的问题。建模过程中对所有棱边做了统一的圆角处理，既消除了尖锐边角带来的安装安全隐患，也避免了应力集中导致的结构变形问题，提升部件的长期使用寿命。材质配置上，主体结构选用工业常用的碳素结构钢材质，渲染时赋予哑光深绿色的工业防护漆质感，内部导流斜面采用光滑的浅亮色耐磨衬面材质，直观体现出内壁低摩擦、耐磨损的使用特性，清晰区分外壁防护层与内壁耐磨层的功能差异。结构设计上采用敞口式进料、单侧缺口对接输送设备的布局，顶部大尺寸敞口能够匹配上游设备的出料范围，方便物料快速落入仓内，侧边的缺口结构可直接对接输送机的进料端，让汇聚后的物料能够平稳输送至下游工序，无需额外加装转接导料部件，减少输送环节的物料洒落风险。整体结构无复杂异形曲面，所有特征均可通过常规钣金折弯、焊接工艺完成加工制造，建模时预留了合理的焊接装配余量，各围边与导流斜面的连接位置均做了贴合对齐处理，保证生产加工时能够快速组对焊接，降低生产制造的难度与成本，适配散状原料输送、中转存储的实际使用场景，可作为输送系统的配套储料下料部件直接应用于生产线中。
