车载伸缩式皮带输送设备三维建模作品

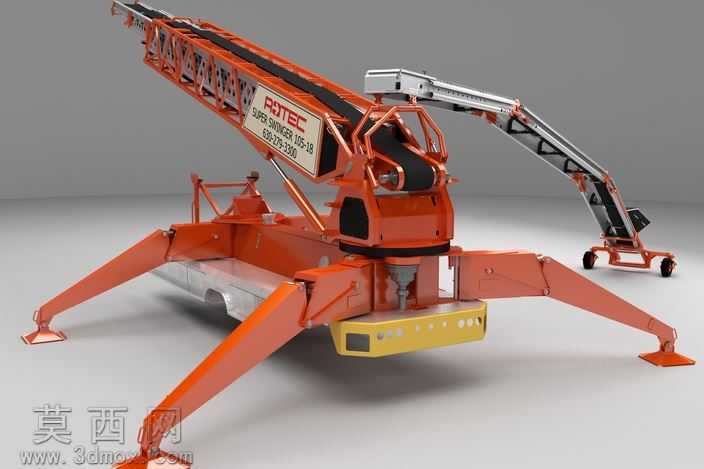

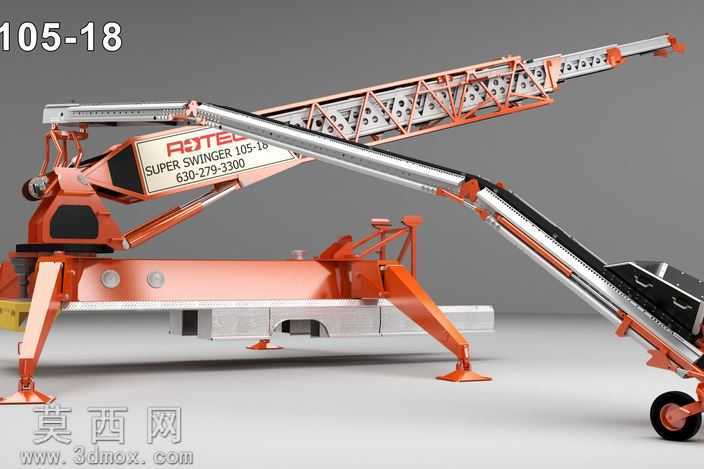

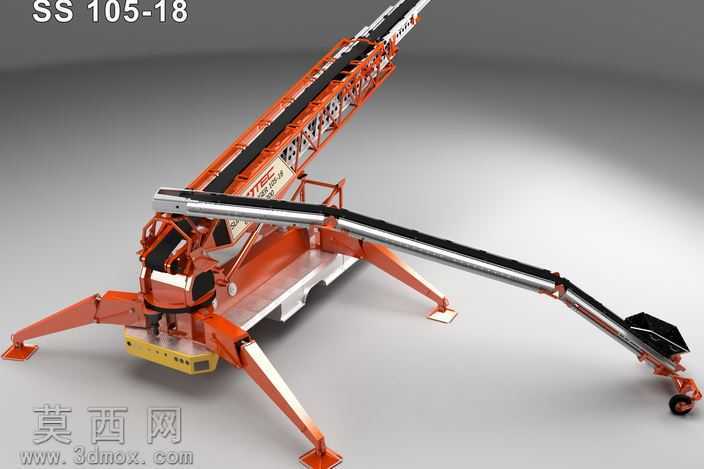

本作品为车载伸缩式皮带输送设备的三维建模成果，建模阶段以真实车载输送设备的功能逻辑为核心依据，首先完成整体结构的比例校准，针对设备搭载于卡车底盘的安装特性，先搭建底部支撑框架的基准模型，确保四个可展开式液压支腿的安装点位、伸展行程与支撑受力角度完全匹配实际作业需求，支腿末端的支撑脚垫做了防滑纹理的细节建模，还原真实设备作业时的稳定支撑设计。主体输送臂部分采用分段式伸缩结构建模，将臂架拆分为固定基段、多节伸缩段以及前端卸料段，每段臂架的侧边桁架结构都做了等比例还原，桁架的杆件连接节点、臂架侧面的标识牌安装位都做了精细化建模，确保伸缩段的滑动配合间隙符合机械设计的合理公差范围，臂架上方的皮带承托结构、两侧的防护挡板也逐一完成建模，还原皮带输送过程中的防洒落、防跑偏结构设计。臂架与底部基座的连接回转机构、变幅液压油缸的建模充分考虑运动干涉问题，预留了合理的运动行程空间，确保臂架可实现俯仰角度调节、水平回转的动作模拟。材质与渲染阶段，针对不同部件做了区分化材质设置：底部基座与支腿结构采用工程橙的金属漆面材质，还原工程设备的醒目涂装特性，漆面添加了细微的颗粒质感模拟真实喷涂效果；臂架桁架结构采用同色系的哑光金属材质，与基座漆面做细微的光泽度区分；液压油缸的活塞杆部分做了镀铬亮面金属材质，缸筒部分采用深色哑光金属材质；输送皮带采用黑色耐磨橡胶材质，添加了细微的织物纹理模拟皮带的表层质感；前端的标识牌采用白底印刷材质，还原设备的品牌标识内容。渲染阶段采用影棚级柔光布光，主光源从侧上方投射，突出设备的结构轮廓与桁架的镂空层次，辅助光源补亮支腿与底部结构的暗部细节，地面添加柔和的投影效果，整体渲染效果清晰展现设备的结构组成与设计细节，完整呈现该款车载伸缩皮带输送机可灵活展开、移动便捷、适配多场景物料输送的设计特点，建模过程中对各运动部件的配合关系做了严谨校验，确保模型可用于后续的结构演示、运动仿真等用途。
