三阶益智魔方立体结构设计方案

　　日常接触的三阶魔方，其结构设计核心在于块体间的配合精度与转动顺畅度，本次呈现的立方体拼接结构，从块体分件到装配间隙都做了针对性的工程考量。从应用场景来看，这类立方体拼接结构不仅可作为益智玩具的核心结构，也可作为机械结构教学中的空间拼接演示教具，帮助初学者理解三维空间内的块体限位、配合公差设计逻辑，在青少年科创教育、机械基础实训场景中都能发挥实际作用。

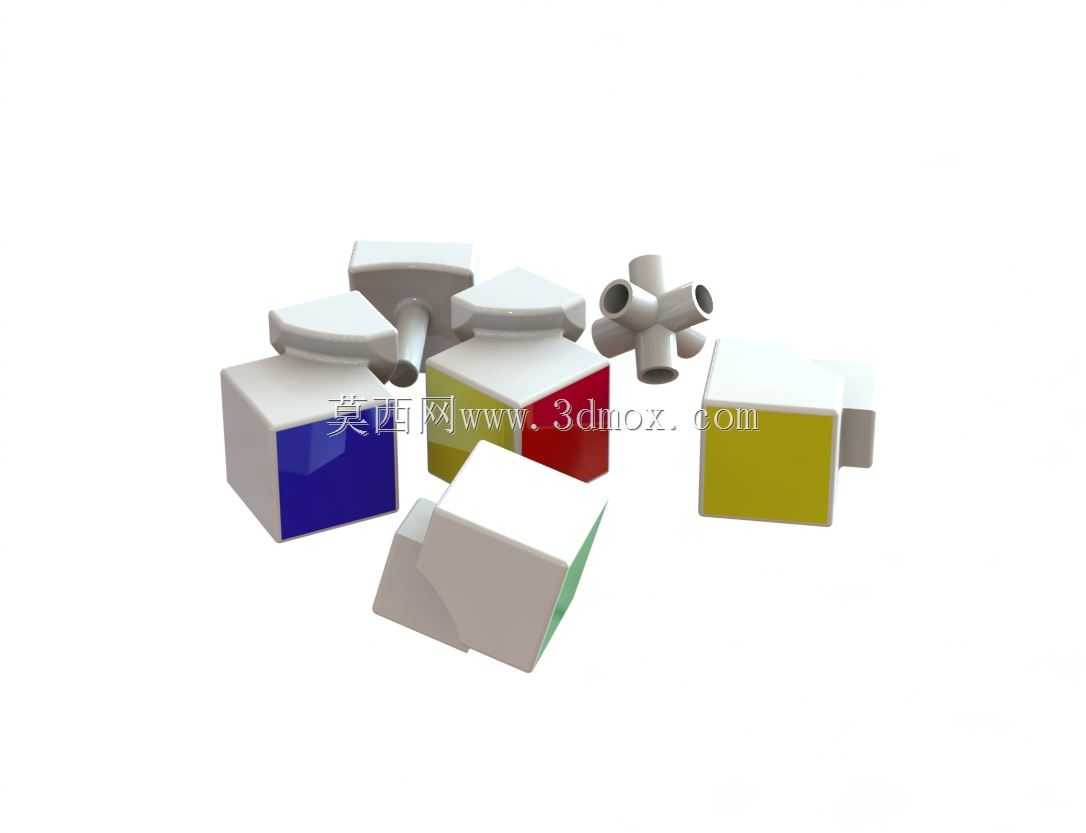

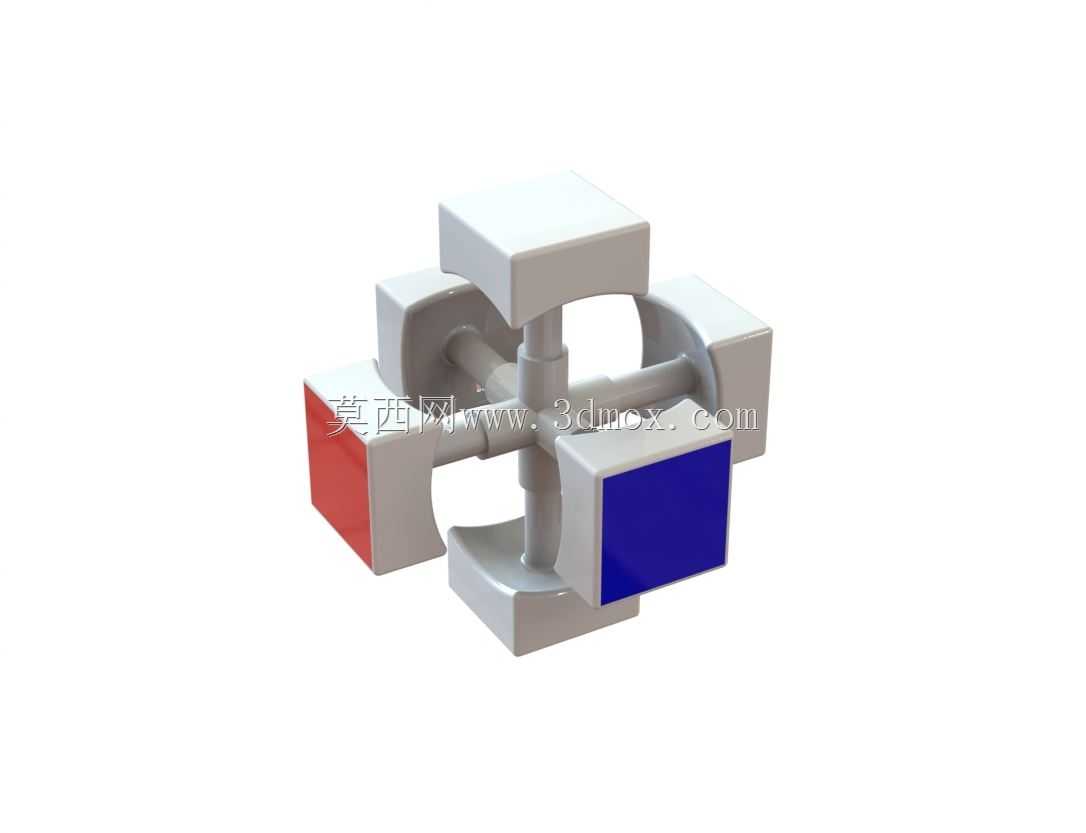

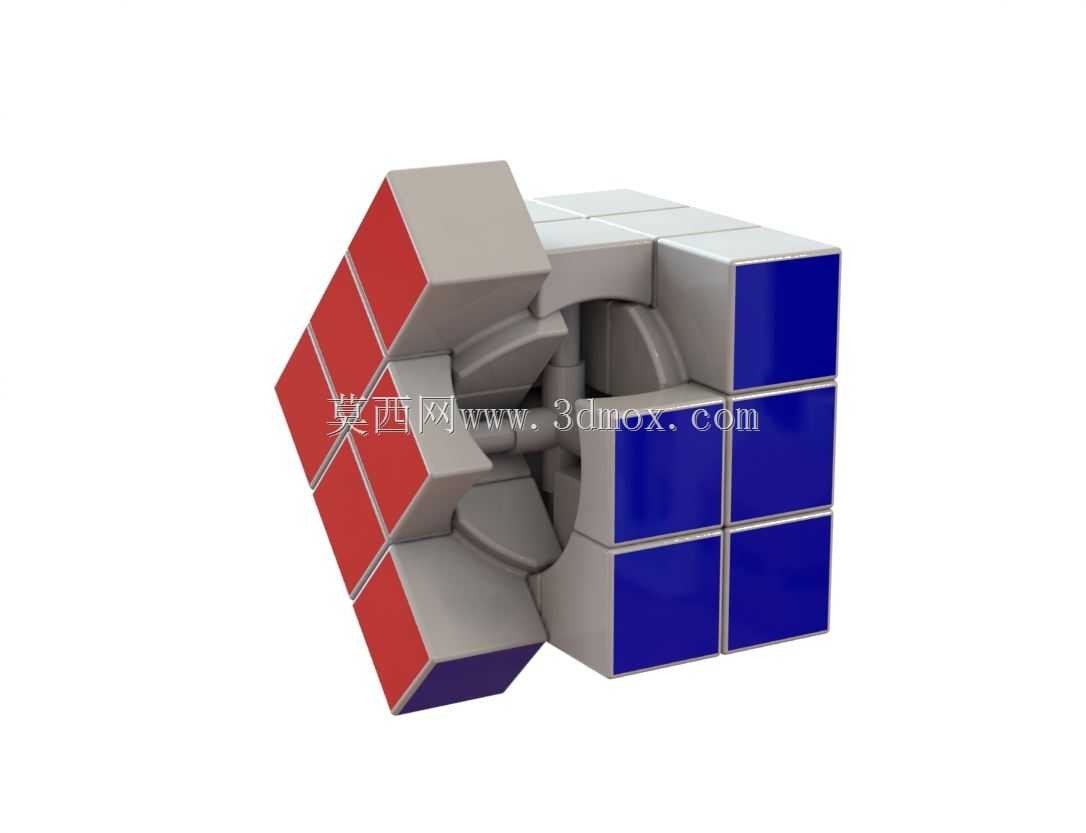

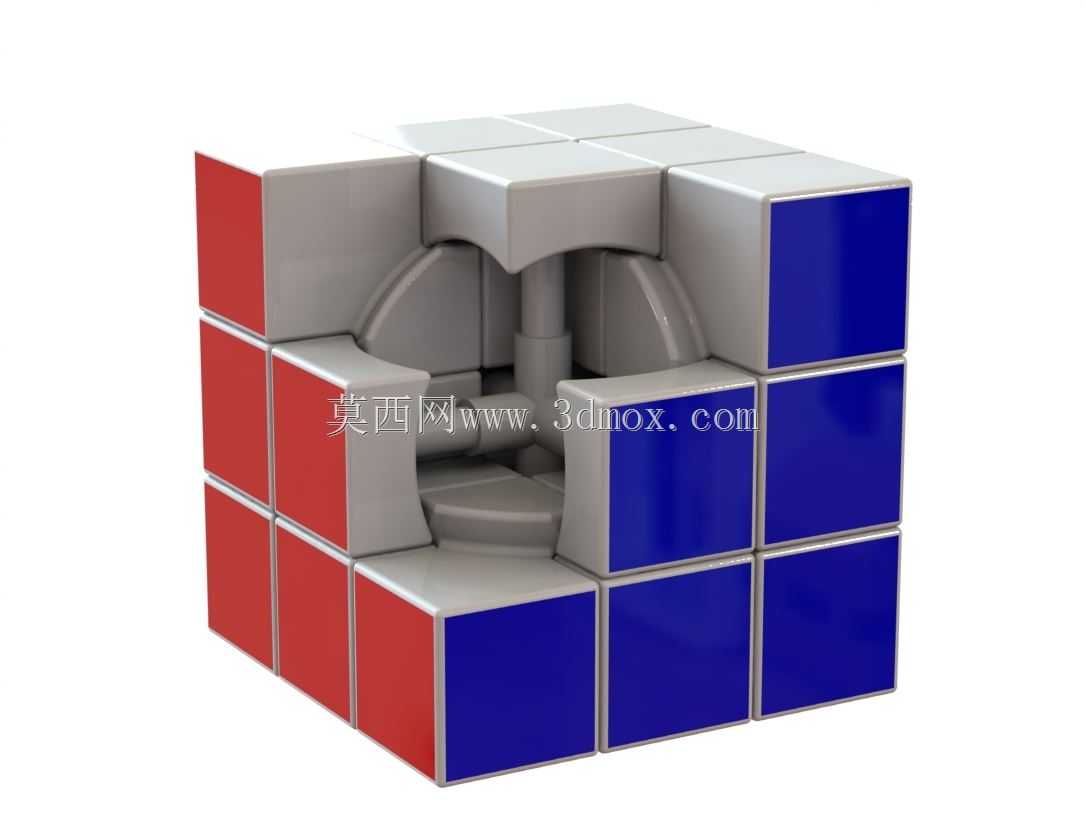

　　从实际用途出发，该结构的核心是实现三个轴向的顺畅转动，每个外露的色块块体都需要在转动过程中保持定位准确，不会出现块体松脱、卡滞的问题。设计时首先拆分了块体类型，分为角块、棱块与中心块三个大类，每个块体的内侧都设置了对应的卡接限位结构，中心块与内部的十字连接轴配合，作为整个立方体的转动基准，棱块卡接在相邻两个中心块之间，角块则卡在三个相邻棱块的夹角位置，所有块体的内侧接触面都做了圆弧过渡处理，避免转动时出现棱角剐蹭。

　　在功能特性上，该结构预留了合理的装配间隙，每个块体与相邻块体之间的间隙控制在0.15mm到0.2mm之间，既不会因为间隙过大出现块体晃动、错位的问题，也不会因为间隙过小导致转动阻力过大。块体的外露面为标准正方形，组装完成后整体为正立方体，每个面的九个色块排布规整，相邻色块之间的分隔棱做了0.1mm的凸起处理，既可以提升色块的辨识度，也能在转动时减少面与面之间的接触摩擦。块体的壁厚设计为1.2mm，在保证结构强度的前提下尽可能控制整体重量，避免长时间手持操作时产生过重的疲劳感。

　　设计思路上没有采用复杂的内嵌弹簧结构，而是通过块体内侧的卡扣形变实现装配与转动的容错性，卡扣的形变预留量为0.3mm，当转动出现轻微错位时，卡扣可以通过微小形变让块体顺利滑入正确位置，不需要额外加装弹簧等辅助零件，降低了装配复杂度与零件数量。所有块体的分模线都设置在内侧非外露面，不会影响外表面的平整性，外表面的色块区域为平整平面，没有多余的凸起或凹陷，保证视觉上的规整度。

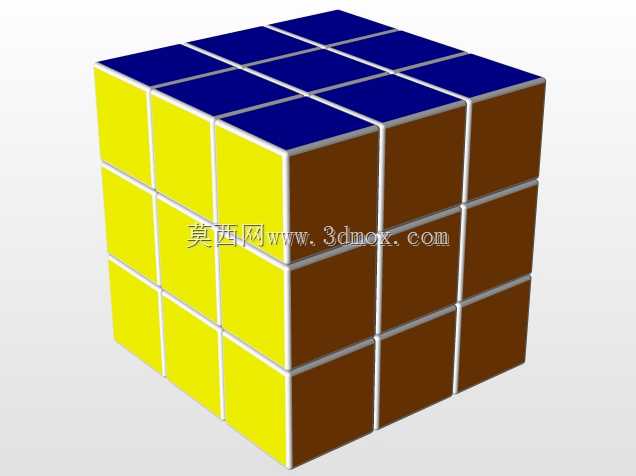

　　从外形尺寸与安装边界来看，组装完成后的整体立方体边长为57mm，符合主流三阶魔方的手持尺寸，单手握持时手指可以轻松覆盖相邻三个面的转动区域，操作时的施力角度符合人体工学。每个单独块体的最大尺寸不超过19mm，加工时可以采用统一的注塑工艺成型，不需要特殊的工装夹具。装配时不需要额外的紧固件，所有块体通过卡扣结构依次拼接即可完成整体组装，装配过程不需要借助额外工具，徒手即可完成全部装配流程。块体的内侧连接结构做了等强度设计，角块、棱块的卡扣受力截面面积一致，不会出现某一类块体易损坏的问题，在正常转动使用的情况下，结构的疲劳寿命可以满足上万次转动的使用需求。

　　在实际结构验证阶段，需要重点测试三个轴向的转动阻力一致性，避免出现某一个方向转动过松或过紧的问题，测试时将整体结构分别绕X、Y、Z三个轴连续转动，记录每个方向的转动力矩，将力矩差控制在0.05N·m以内，保证各个方向的转动手感一致。同时需要测试块体的拉脱力，每个块体在受到5N的向外拉力时不会出现松脱的情况，避免日常使用时块体脱落丢失。块体的边角位置做了R0.5mm的圆角处理，既可以避免尖锐边角划伤使用者，也能减少块体边角在磕碰时出现崩缺的概率，提升整体结构的耐用性。
