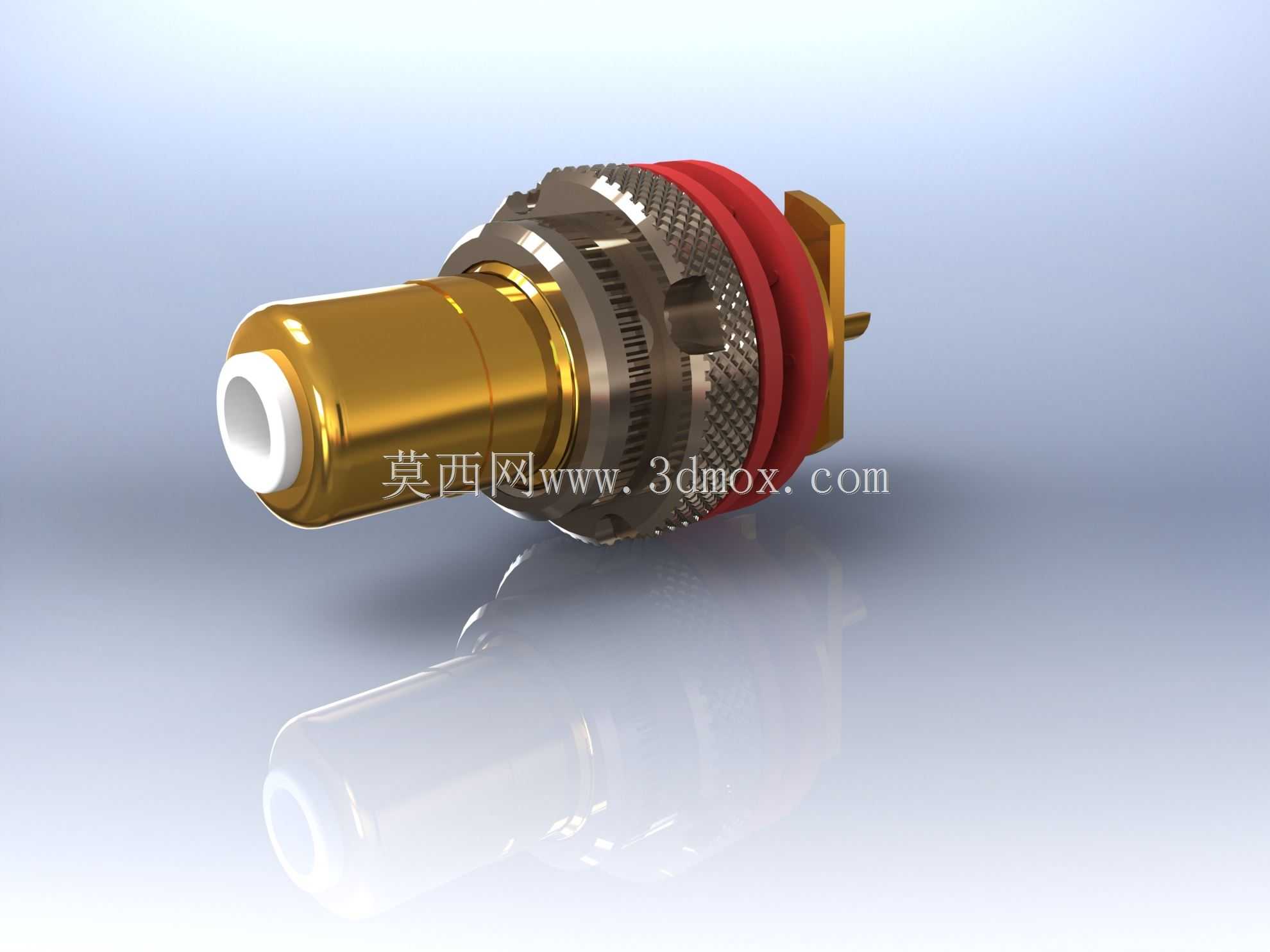

高保真音频设备用镀金RCA母座连接器

　　这款RCA母座连接器是音频信号传输链路里的核心接插部件，日常主要应用在高保真音响功率放大器、CD播放机、专业音频解码设备、影音切换矩阵的面板安装场景，也可适配定制化机箱、音频测试治具的信号输入输出端口，承担模拟音频信号的低损耗传输功能，是民用HiFi设备、专业影音系统里应用极广的同轴信号接插件。

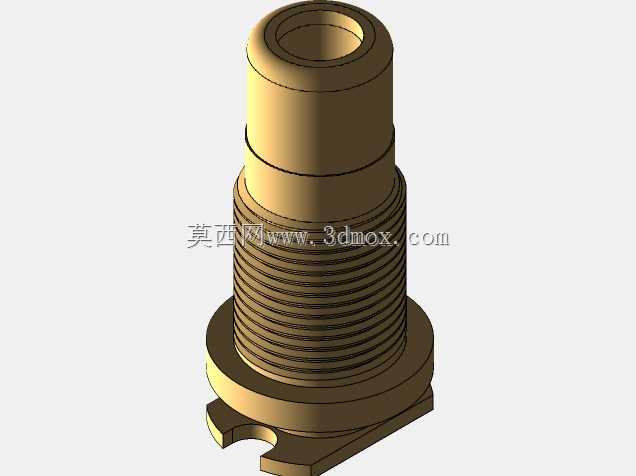

　　从实际使用的功能特性来看，这款接插件采用24K镀金铜质插芯结构，接触端的镀金层能有效降低长期使用后的接触电阻，避免普通铜件氧化带来的信号衰减、接触杂音问题，适配标准公头RCA插头的插拔配合，插拔阻尼感适中，既不会出现插接过松导致的信号断连，也不会因插拔力过大损伤前端插头的接触层。尾部的焊杯结构适配多规格音频信号线焊接，焊杯预留的穿线空间可容纳线径2.5mm以内的屏蔽音频线，焊接后能通过尾部的固定结构实现线缆抗拉拽防护，避免日常使用中线缆拉扯导致的焊盘脱落问题。

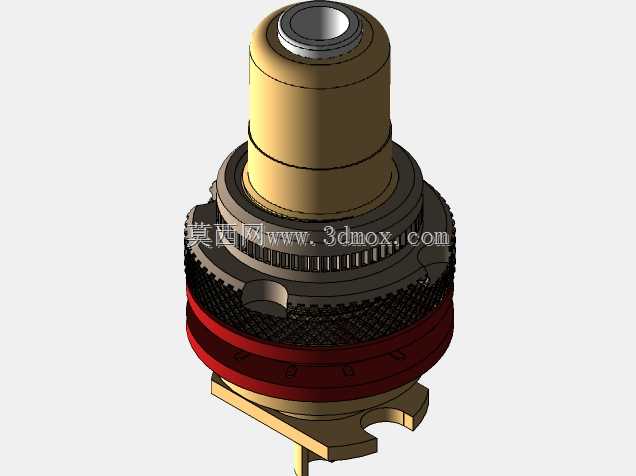

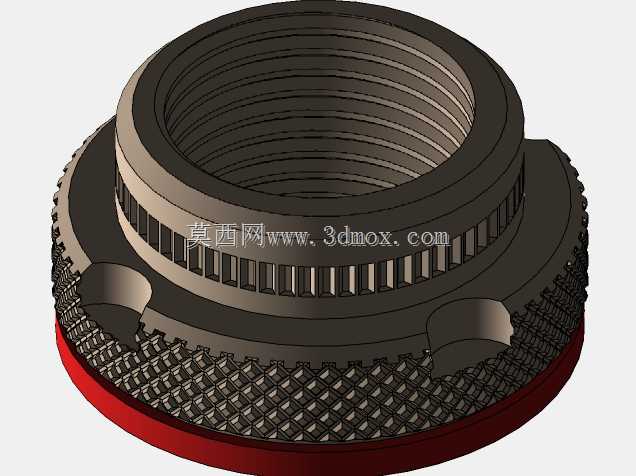

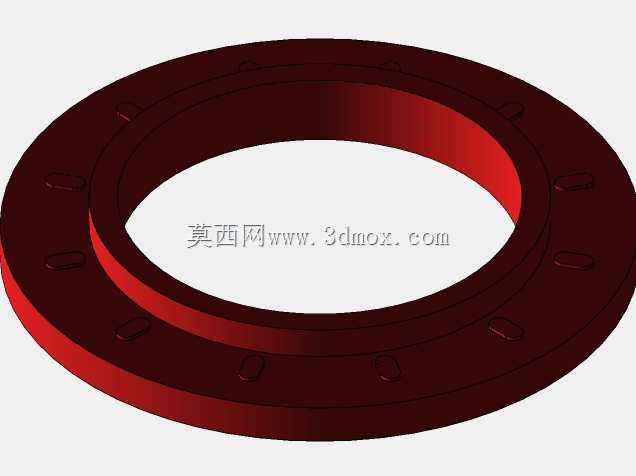

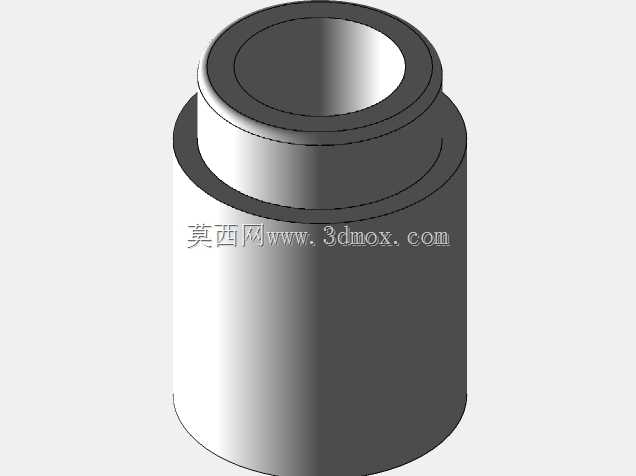

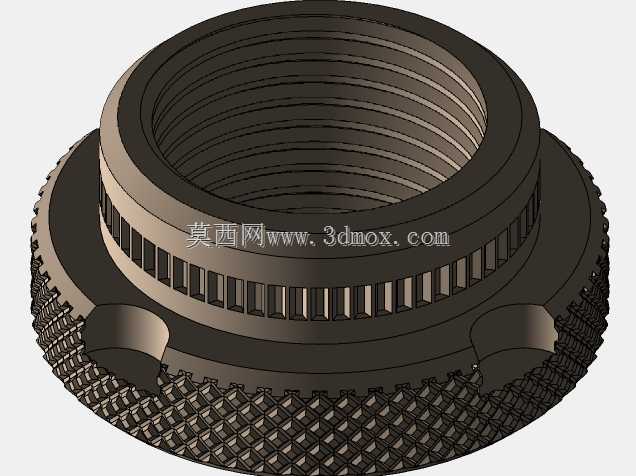

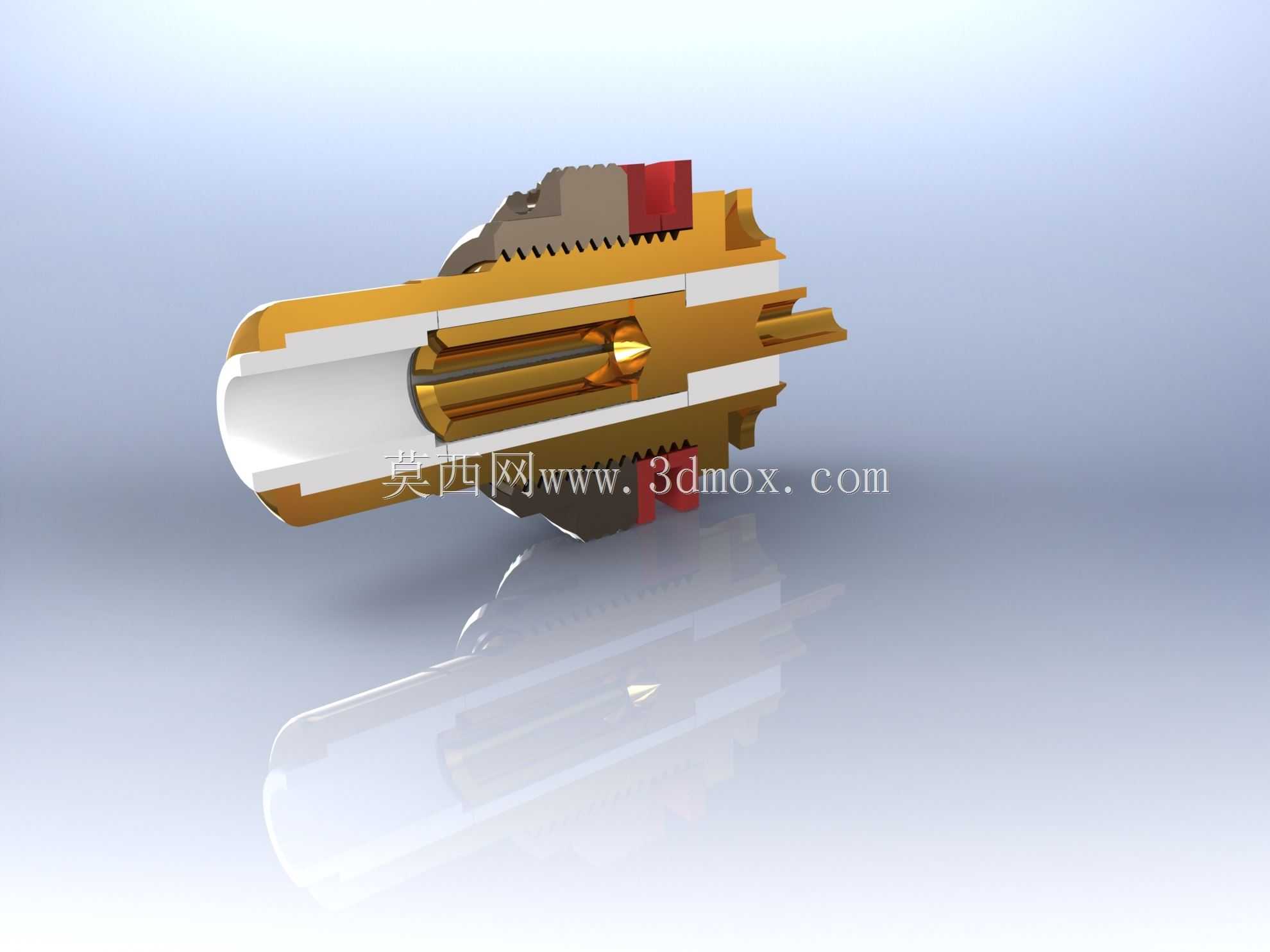

　　结构设计层面，这款母座采用面板穿装的固定方式，主体金属外壳做了滚花防滑处理，安装时配合红色密封垫圈、锁紧螺母即可完成在设备面板上的固定，滚花结构能在徒手拧紧锁紧螺母时提供足够摩擦力，无需额外工具即可完成初步固定，后续用扳手微调锁紧力矩即可，不会出现安装打滑的问题。内部的绝缘介质采用耐温绝缘材质，将信号插芯与金属外壳做完全电气隔离，避免外壳与信号端导通带来的信号干扰，绝缘层的介电常数经过匹配，能减少高频音频信号传输过程中的介质损耗，保障信号传输的相位一致性。

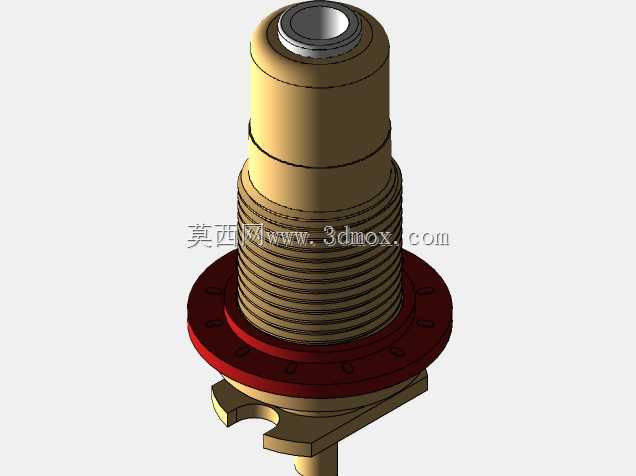

　　从安装边界与尺寸适配来看，这款母座的面板安装开孔直径适配行业通用的RCA座开孔尺寸，穿装面板的螺纹段长度可适配厚度1mm到5mm的设备面板，不管是薄款铝制机箱面板，还是加厚的木质功放机箱侧板，都能通过锁紧螺母完成可靠固定。插芯伸出面板的长度经过优化，在插头完全插合后，插头根部与面板之间预留有0.8mm的间隙，避免插头外壳与设备面板直接摩擦刮伤漆面，同时也能适配部分带外壳防护的加厚RCA公头，不会出现插头无法插到底的问题。尾部的焊接端与面板安装面的垂直距离控制在合理范围，多座并排安装时，相邻两个母座的中心距预留足够操作空间，焊接作业时不会出现电烙铁触碰相邻部件的问题，适配音频设备常见的多端口并排布局需求。

　　在实际选型应用中，这类RCA母座的设计重点在于接触可靠性与信号屏蔽性能，这款产品的金属外壳全程包裹信号插芯的中段部分，能对传输的弱音频信号起到电磁屏蔽作用，减少外界电磁干扰对信号的污染，这也是高保真音频场景对连接器的核心要求。不同于普通消费级音频设备用的塑料外壳RCA座，这款全金属结构的母座在多次插拔后仍能保持结构精度，插芯的同轴度公差控制在极小范围，长期使用不会出现插芯偏斜导致的接触不良问题，适合对信号传输质量有较高要求的音频设备装机、老旧音响设备维修替换、定制化音频DIY装机场景使用。建模过程中需要重点关注插芯内孔的尺寸公差、螺纹段的牙距精度、滚花段的外径尺寸、密封垫圈的压缩量参数，这些尺寸直接影响安装后的密封性、插拔手感与信号接触稳定性，任何一个尺寸偏差都可能导致安装后出现螺母锁不紧、插头插拔卡顿、信号接触断续的实际问题。
