手动锁紧环形管夹结构设计

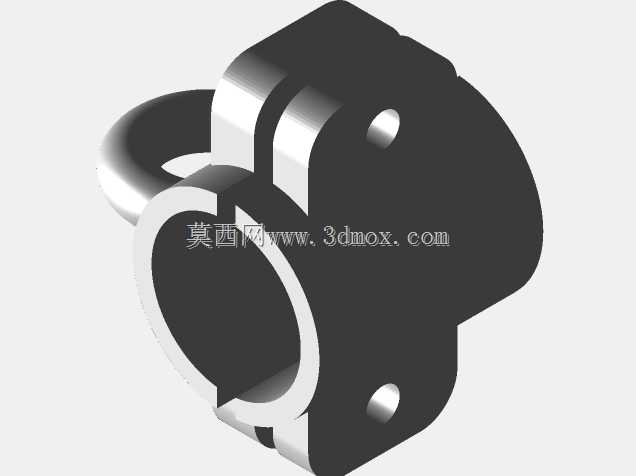

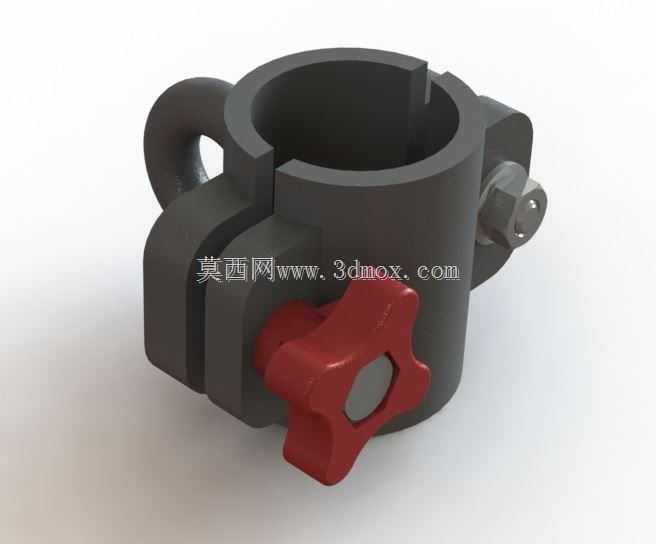

　　这款手动锁紧环形管夹，主要面向中小管径的管路快速装夹场景，在轻工生产线、小型实验装置、移动式流体输送设备上应用十分广泛，尤其适合需要频繁拆装调整管路位置、没有配套气动或液压锁紧动力源的作业场景，能在无额外工具辅助的情况下完成管路的抱紧固定，大幅降低现场装调的操作门槛。从结构功能来看，管夹主体采用开口式环形基体设计，基体一侧设置铰接转轴，另一侧搭配星形手动旋钮锁紧结构，侧边还集成了吊环式连接耳，可同时满足管路抱紧、外接挂装固定的双重需求。铰接侧的转轴配合间隙经过合理控制，开合过程中不会出现基体偏摆错位，开口张开量可适配对应管径范围内的管路安装，不需要完全拆分夹体就能完成管路的套入操作，相比传统螺栓紧固的对开式管夹，

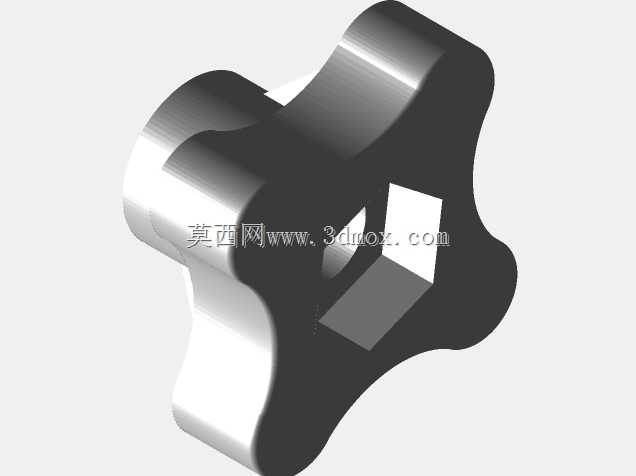

　　装拆效率能提升六成以上。设计过程中，首先围绕目标管径的抱紧需求确定环形基体的内径基准，壁厚取值兼顾刚性与轻量化要求，避免夹体过重对管路造成额外负载，同时保证锁紧状态下不会出现基体形变导致的抱紧力不足问题。开口处的锁紧接触面做了贴合度优化，旋钮旋紧时两侧夹臂能均匀向中心收拢，抱紧力沿管路圆周方向均匀分布，不会出现局部应力集中夹伤薄壁管路的情况，针对塑料管路、薄壁金属管路的装夹友好度更高。星形旋钮的外形做了人机工程优化，棱角弧度贴合指腹受力形态，手动旋紧时不需要过大的握力就能达到足够的锁紧力矩，旋钮中心的通孔可配合插杆增力，在需要更大抱紧力的工况下，借助简单杆件就能进一步提升锁紧扭矩，应对高压管路的固定需求。

　　侧边的吊环结构与夹体基体采用一体化连接设计，连接位置做了圆弧过渡加强，避免应力集中导致的吊环断裂，可通过该吊环将管夹连同管路整体固定在设备机架、墙面支架上，也可用于外接牵引绳、防护链，适配移动式设备的管路防脱需求。安装边界方面，夹体闭合状态下的外轮廓尺寸紧凑，径向突出量控制在合理范围，多管路并排布置时不会出现相邻夹体干涉的问题，轴向宽度适配常规管路固定的支撑间距要求，不需要额外加宽安装空间。铰接转轴的端部做了防脱限位设计，长期开合使用不会出现转轴脱出、夹体散件的问题，适配设备长期运维的可靠性要求。夹体内壁可根据实际使用场景搭配防滑垫层，在固定表面光滑的管路时，能进一步提升摩擦系数，避免管路受轴向力时出现滑移错位，

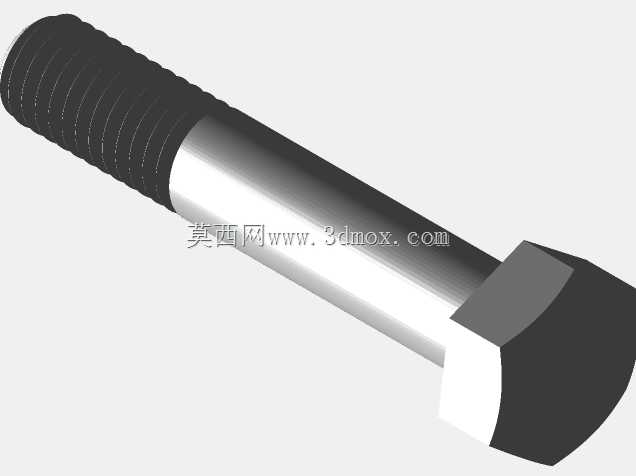

　　针对有振动的设备工况，垫层还能起到一定的缓冲减震作用，降低振动传递导致的锁紧松动概率。整体结构没有复杂的异形曲面，加工工艺性良好，基体采用铸件或型材加工都能实现，锁紧旋钮采用标准紧固件搭配定制手拧头即可，制造成本可控，适合批量配套设备使用。在实际选型过程中，可根据目标管路的外径、工作环境的振动等级、所需的固定拉力需求，对应调整夹体的壁厚、锁紧螺栓的规格以及手拧旋钮的直径，不需要大幅改动整体结构就能适配不同参数的管路固定需求，结构延展性较强。
