微型生物渗透仪探头安装基座结构设计

　　在生物样本检测、活体组织透皮给药实验、表皮生理指标监测这类场景里，探头的安装固定精度直接决定了检测数据的可靠性——很多现场实验或者离体样本测试中，探头如果出现偏移、贴合压力不均，轻则数据漂移需要重复测试，重则直接划伤样本表层导致实验失效。这款适配12mm直径探头的安装基座，就是针对这类小尺寸生物检测探头的固定需求做的结构设计，从实际使用的痛点出发做了多维度的结构考量。

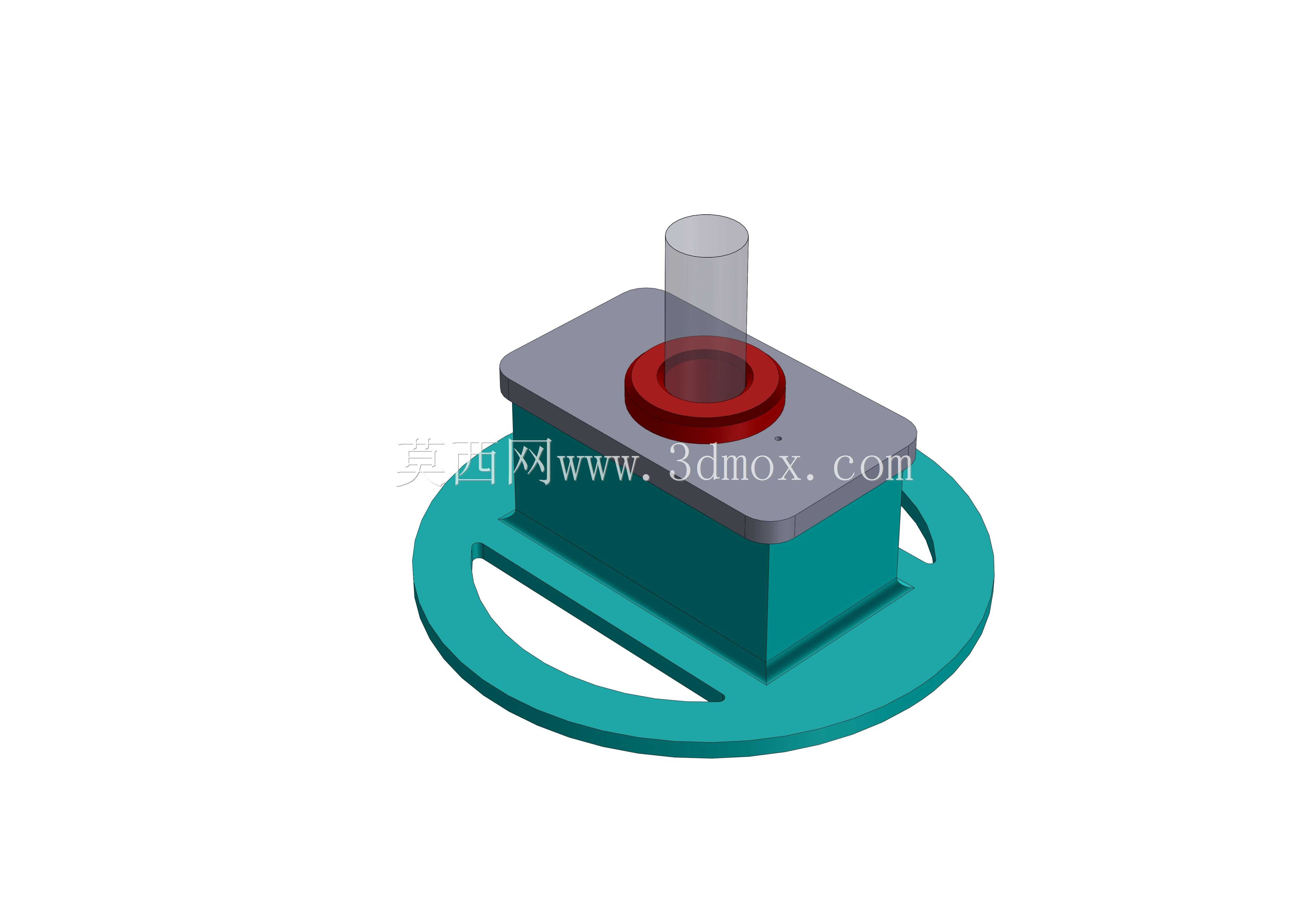

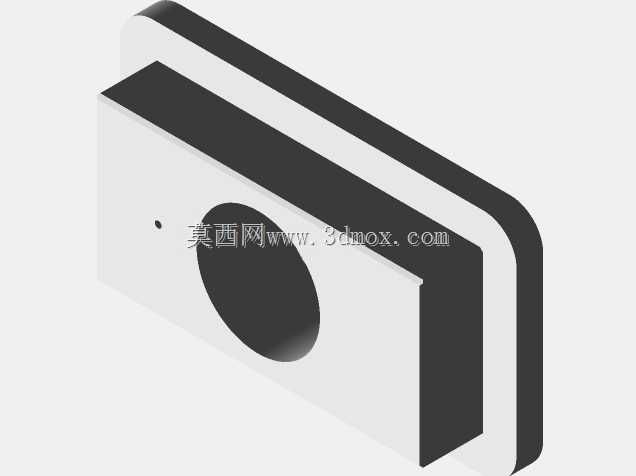

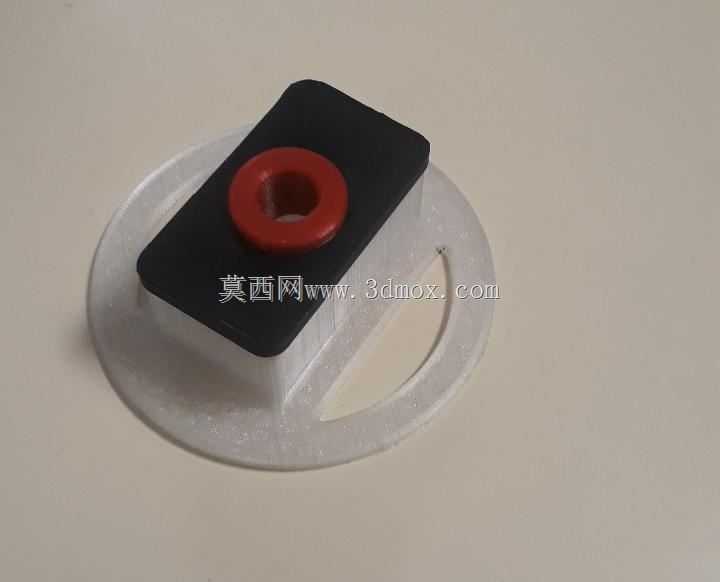

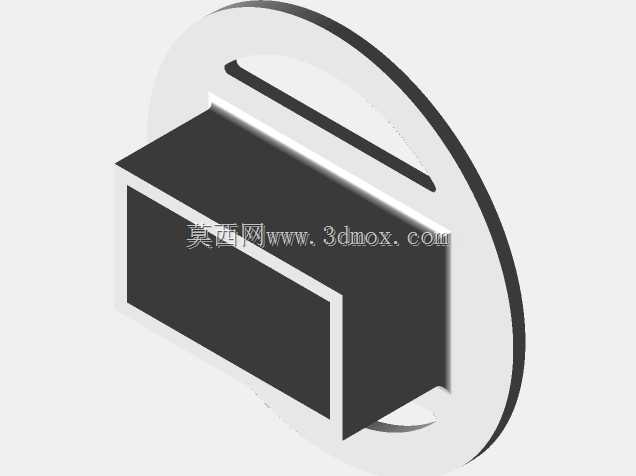

　　从结构组成来看，整个基座分为三个功能层：最下方的环形法兰底座是整个部件的安装基准，环形的镂空结构一方面是为了避让检测区域的光路或者采样通道，避免基座本身遮挡检测端的信号采集路径，另一方面环形的接触面可以均匀分散安装压力，不管是贴附在离体皮肤样本表面，还是固定在实验台的支架接口上，都不会因为局部压力过大导致样本变形。中间的梯形过渡承托结构做了拔模斜度设计，既保证了结构强度，又能在注塑或者3D打印加工的时候减少支撑材料的使用，降低加工成本，同时这个斜度的设计也能让操作人员在安装的时候快速找准对位方向，不会出现装反的情况。最上方的黑色矩形安装台是探头的固定位，中间的红色衬套是和12mm探头直接配合的部位，衬套采用过盈配合的公差设计，探头插入之后不需要额外的紧固件就能保持固定，同时衬套的材质选用有一定弹性的耐磨材料，反复插拔探头也不会出现孔径磨损变大的问题，能长期保持配合精度。

　　设计的时候首先考虑的是安装边界的适配性，下方环形法兰的外径尺寸控制在常规实验支架的安装孔位适配范围内，不需要额外做转接件就能直接装在多数通用生物实验支架上，法兰的厚度做了减薄处理，整个基座的总高度控制在较低的范围，避免探头安装之后重心过高出现晃动。矩形安装台的尺寸刚好覆盖衬套的外围区域，没有多余的外凸结构，在狭小的实验操作空间里也不会和周边的采样管路、电极线产生干涉。衬套的内孔严格按照12mm探头的外径公差做匹配，孔的同轴度和下方法兰的安装基准面保持垂直，保证探头安装之后检测端面和样本表面完全平行，贴合压力均匀分布在整个探头接触面上。

　　从实际使用的场景来看，这款基座既可以用在实验室的离体组织渗透实验中，搭配固定支架完成长时间的连续透皮渗透率监测，也可以集成在便携式生物检测设备的前端，作为手持检测端的探头固定座，环形底座的边缘做了圆角处理，接触人体皮肤或者娇嫩的生物样本时不会产生划伤，整体结构没有卫生死角，做完实验之后可以直接用酒精擦拭消毒，不会残留实验试剂或者样本残渣。结构上没有复杂的卡扣或者活动部件，长期使用也不会出现零件松动、卡位失效的问题，相比传统的螺丝固定探头的方式，插拔更换探头的效率提升明显，不需要工具就能完成探头的更换，适合需要频繁切换不同检测探头的多参数实验场景。

　　在建模过程中，各个配合面的公差都做了针对性的设置，衬套和上方黑色安装台的配合采用台阶定位，保证衬套不会在安装探头的时候被顶出基座，下方法兰的安装面做了平面度要求，安装之后不会出现倾斜，中间过渡结构的壁厚做了均匀化处理，不管是采用塑料注塑加工还是光敏树脂3D打印，都不会出现壁厚不均导致的缩印或者变形问题，整个部件的重量控制得很轻，即使是装在轻量化的手持检测设备上，也不会增加过多的前端重量，影响操作人员手持的平衡感。
