小卷叶四翼锁紧旋钮结构设计

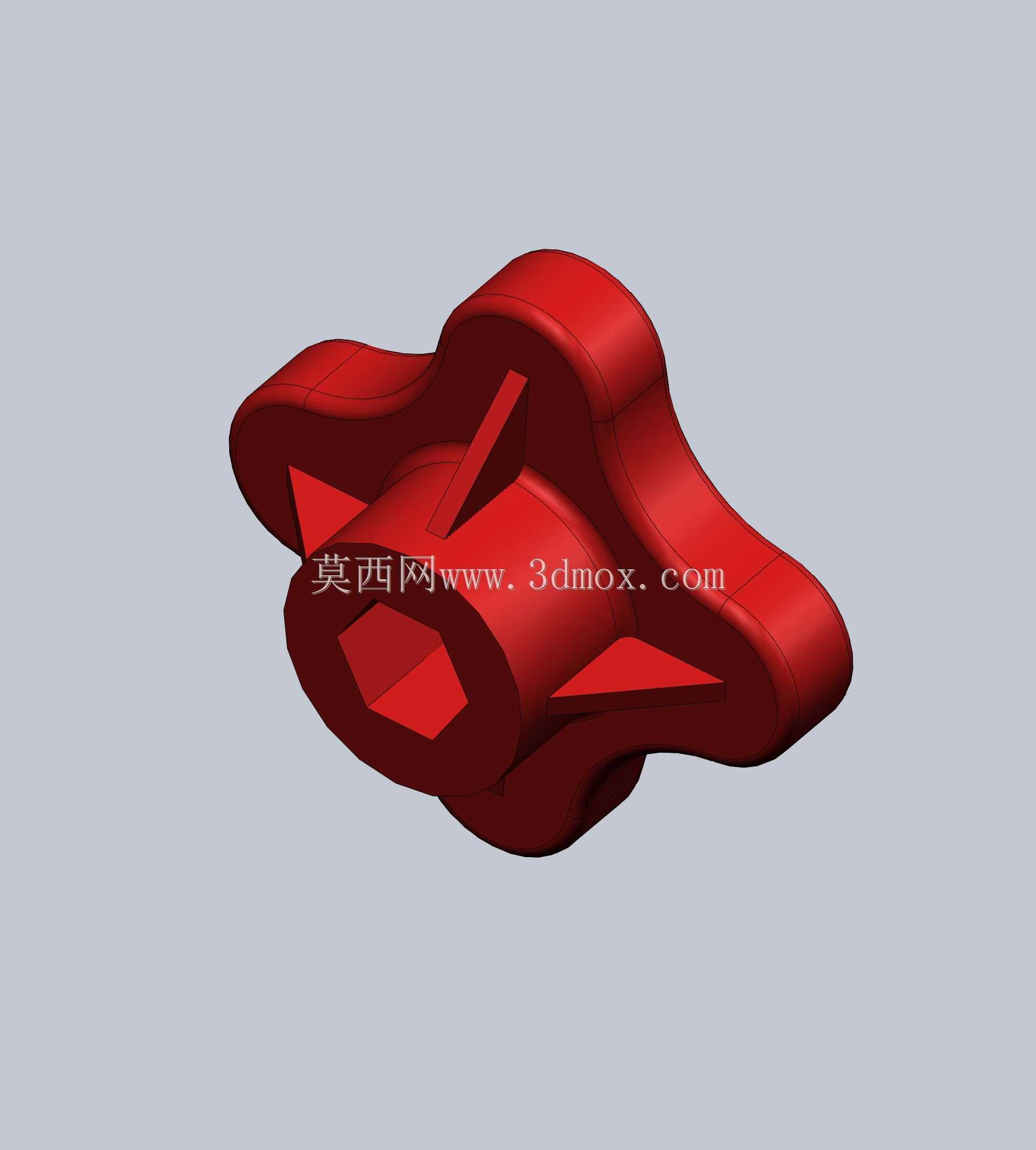

　　这类小卷叶四翼结构的手拧操作件，多应用在无需额外工具的手动锁紧、调节场景中，常见于小型设备检修门快拆、工装夹具快速压紧、实验设备工位调节、民用器械档位锁定等环节，相比普通滚花旋钮，四翼延伸的结构能让操作人员在戴薄劳保手套、手上沾有少量切削液或粉尘的工况下，依然能获得足够的施力力矩，不会出现打滑拧不动的情况。从结构设计逻辑来看，中间的内六角通孔是核心的扭矩传递与安装基准，孔的公差带一般选H7级，和对应的六角头螺杆、调节杆配合时，既能保证周向无旷量，又能让旋钮沿轴向顺利套入，不会出现卡滞。外围的四个卷叶形翼片并非随意做的曲面造型，每一段弧面的曲率都经过人机工程校核：翼片最外端的厚度控制在8mm左右，刚好适配成年人指腹的按压弧度，

　　边缘做了R2的圆角过渡，长时间拧动也不会硌手；翼片和中间轮毂的连接位置做了3mm的加强筋过渡，避免频繁施力时翼片根部出现应力集中断裂，尤其是用玻纤增强尼龙材质注塑成型时，这个过渡结构能把根部的应力峰值降低40%以上，大幅提升零件的抗疲劳寿命。外形尺寸方面，这类旋钮的最大回转直径一般控制在40-50mm区间，这个尺寸范围刚好能让普通人单手握持时，拇指和食指能分别卡在对向的两个翼片上，施加的最大拧紧力矩能达到1.2-1.8N·m，足够满足大部分不需要大预紧力的锁紧场景，不会因为尺寸过大占用过多安装空间，也不会因为尺寸过小导致施力不足。安装边界上，旋钮底部和被压紧件的接触面做了0.5mm的微凸平面设计，拧紧时这个平面会先接触被压件表面，

　　避免翼片边缘刮花工件漆面或加工面，同时中间安装孔的深度要比配合的六角杆插入深度深1.5mm，保证锁紧时旋钮能完全压到位，不会出现孔底顶死导致锁不紧的情况。翼片的卷叶造型还有一个实用的设计考量：当旋钮需要快速松开时，操作人员可以用手掌贴住翼片的曲面，顺着旋转方向一蹭就能快速旋开，比直边翼片的操作流畅度更高，尤其是在需要频繁开合的快拆结构上，这个曲面设计能减少每次操作的动作幅度，提升工位操作效率。从材质适配的角度，这个结构既可以用增强尼龙注塑做轻量化的民用、普通工业场景版本，也可以用铝合金压铸做表面阳极氧化处理，用在有一定耐腐蚀要求的户外设备、食品加工设备上，还可以用不锈钢精密铸造做重载版本，用在工装夹具的频繁锁紧工位，

　　不同材质下只要保证核心的安装孔尺寸、翼片施力角度不变，就能实现同安装尺寸下的不同负载等级适配，不需要改动 mating 零件的结构，通用性很强。在三维建模过程中，翼片的曲面要做曲率连续处理，避免注塑或铸造时出现局部壁厚不均导致的缩痕、气孔，中间轮毂和翼片的连接处要做壁厚均匀过渡，最薄位置的壁厚不能小于2.5mm，防止成型时出现填充不足的缺陷。另外，四个翼片的周向等分精度要控制在±0.2°以内，保证拧动时每个翼片的受力均匀，不会出现某一个翼片先受力断裂的情况，内六角孔的入口处要做C1的倒角，方便安装时快速对准六角杆，提升装配效率。
