Kwikstage脚手架顶部支撑头结构设计

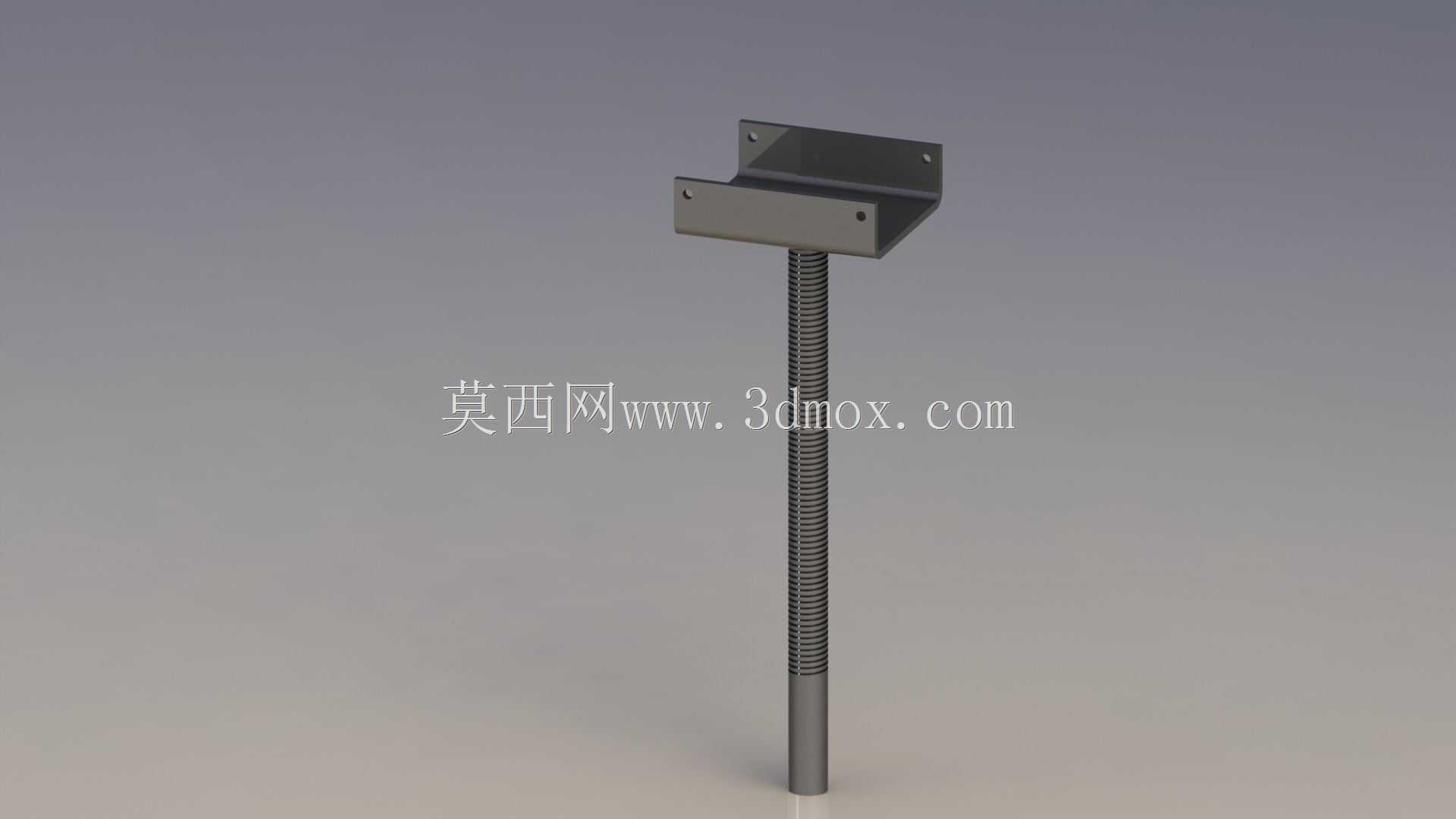

　　在模块化脚手架施工体系中，顶部支撑构件的适配性直接决定了架体与上部承载梁的传力可靠性，这款适配Kwikstage快装脚手架系统的顶部支撑头，核心作用是承接架体顶部的横梁荷载，将上部施工载荷、梁体自重均匀传递到下部立杆结构上，避免出现局部应力集中导致的架体失稳问题。从结构设计逻辑来看，该构件采用分体式组合结构，上部为U型承托槽结构，槽体两侧预留对称安装孔位，可通过配套紧固件与上部梁体实现快速定位连接，承托槽的槽宽尺寸经过适配性校核，刚好匹配Kwikstage体系配套的标准横梁截面宽度，安装时无需额外裁切或焊接调整，直接卡入梁体底部即可完成初步定位，大幅缩减现场架体搭设的工序耗时。下部为全螺纹调节杆结构，杆身采用连续梯形螺纹设计，

　　相比普通三角螺纹具备更强的轴向承载能力，螺纹旋合长度覆盖常规施工所需的高度调节范围，可根据现场梁底标高差灵活调整支撑高度，调节过程中螺纹配合顺畅无卡滞，调整到位后可配合配套锁母完成位置锁定，避免施工过程中受振动影响出现支撑高度偏移。从安装边界条件来看，上部承托槽的安装孔位间距严格匹配Kwikstage体系的标准连接尺寸，可直接与同体系的横梁端板孔位对齐，无需额外加工转接件；下部螺杆的外径尺寸适配对应规格脚手架立杆的顶部内径，插入立杆后配合间隙控制在合理范围内，既保证安装拆卸的便捷性，又避免间隙过大导致支撑过程中出现侧向晃动。在实际施工场景中，这类支撑头多用于房建施工的模板支撑体系、临时舞台架体搭设、大型展会临时结构支撑等场景，

　　尤其是在Kwikstage快装脚手架的应用场景下，该构件可实现与架体的快速拼接，相比传统焊接式顶部支撑，可重复利用率更高，拆装过程无需动火作业，符合现场安全施工的管控要求。设计过程中针对承托槽的受力薄弱位置做了加强处理，槽体折弯处设置合理的折弯圆角，避免应力集中导致的槽体开裂，螺纹杆与承托槽的连接位置采用满焊工艺，焊脚尺寸经过载荷校核，可承受额定载荷下的剪切力与轴向压力，不会出现焊缝断裂的失效问题。构件整体采用金属材质制作，表面做防锈处理，可适应户外露天施工的潮湿环境，减少锈蚀对构件承载能力的影响，延长构件的周转使用次数。在三维建模过程中，各部件的配合尺寸均按照实际加工公差进行设定，螺纹部分采用真实牙型建模，

　　可直接用于后续的工程受力仿真分析，验证不同载荷下的结构变形量与应力分布情况，为构件的材质选型、壁厚确定提供数据支撑；承托槽的孔位、折弯尺寸均严格遵循Kwikstage脚手架的体系标准，确保模型导入装配环境后可与其他标准构件实现无干涉装配，方便设计人员快速完成整套脚手架支撑体系的排布设计，提前预判现场安装可能出现的干涉问题，减少现场施工的整改工作量。
