三脚可调式重型安全支撑支架结构

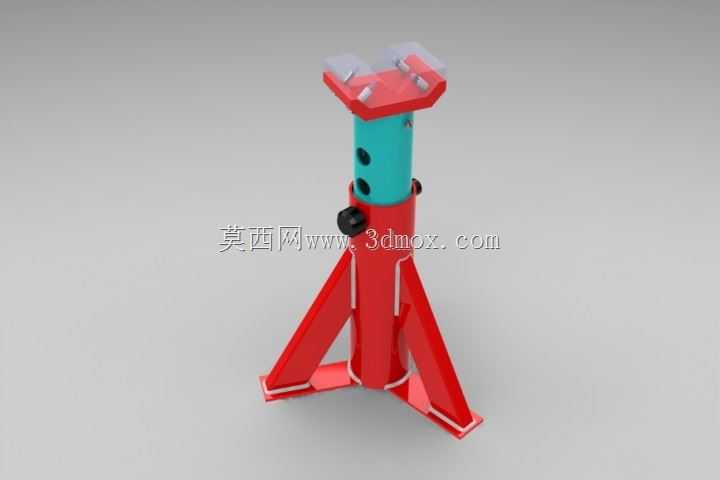

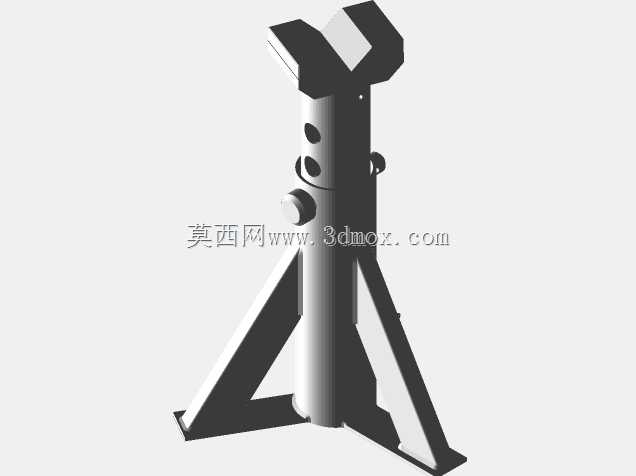

　　在商用车维保、小型工程机械临时检修、重型构件装配定位的作业场景里，这类三脚支撑结构是规避举升设备失稳风险的核心承重辅具，区别于直接提供举升动力的液压举升设备，它的核心作用是在举升动作完成后，承接静态载荷，为作业人员提供可靠的下部安全防护空间，避免液压系统泄压、举升臂滑移引发的安全事故。从结构设计逻辑来看，底部采用三等分辐射式三角支腿布局，每根支腿与中心立柱的连接位置都设置了三角形加强筋板，筋板沿支腿长度方向延伸至支腿触地端边缘，触地端额外焊接了横向贴地的支撑翼板，这种设计能将中心立柱承受的垂直载荷均匀分散到三个支腿的接地接触面，即使在不平整的硬化车间地面，也能通过三个支腿的独立接地形成稳定支撑面，不会出现单点悬空导致的支架倾斜问题。

　　中心承力段采用双层套管嵌套结构，外层为固定的主承力套管，与底部三脚支架焊接为一体，内层为可上下滑动的调节管，调节管侧壁等距开设了多组定位销孔，配合侧面的插拔式定位销，可以根据实际需要的支撑高度快速调整伸缩量，调节到位后插入定位销即可完成高度锁定，调节管侧面还设置了带防滑滚花的锁紧旋钮，在销孔定位的基础上提供额外的径向抱紧力，避免长期承重下内层管出现微动滑移。顶部的支撑头采用V型带防滑齿的开槽结构，支撑面边缘做了向上的翻边凸起，既可以适配车辆底盘的圆形纵梁、平面车架边梁等不同接触形态的被支撑部件，翻边结构也能防止被支撑件在受外力扰动时从支撑面滑脱，支撑头与内层调节管的连接位置做了加厚的焊接过渡段，抵消支撑时可能出现的偏载力矩。

　　从安装边界与适配尺寸来看，支腿展开后三个触地点形成的支撑圆直径约为中心立柱外径的3.2倍，完全收拢状态下整体占用的存放空间仅为展开状态的四成，方便车间内转运与定点存放；高度调节范围覆盖常规乘用车、轻型商用车维保所需的支撑高度区间，单支额定承重匹配常规维保场景下单点的静态载荷需求，不会出现过载变形的问题。在实际使用过程中，这类支架需要配合举升设备同步使用，待举升设备将被支撑件抬升到预定高度后，调整支架的支撑高度至与被支撑件承力面完全贴合，插入定位销并拧紧侧面锁紧旋钮，确认三个支腿全部贴地无虚接后，才能进入下方作业环节，禁止单独使用该支架作为举升部件承载载荷。结构建模过程中，所有焊接位置都按照实际焊接工艺预留了焊脚尺寸，支腿的弯折角度、

　　加强筋的布置位置都经过受力校核，确保在额定载荷下，中心立柱的径向变形量、支腿的弯曲应力都处于材料许用应力范围内，定位销孔的间距设置兼顾了高度调节的精度与调节效率，不会出现孔距过大无法匹配目标支撑高度、孔距过小调节效率过低的问题。顶部支撑头的防滑齿深度经过优化，既可以提供足够的接触摩擦力，又不会因为齿深过大对被支撑件的漆面、金属表面造成过度压痕损伤，触地端的支撑翼板采用平面设计，不需要额外安装脚垫即可在硬化水泥地面、环氧地坪车间地面稳定放置，若在土质地面使用，可在翼板下方垫入硬木垫板扩大接地面积，避免支腿下沉。
