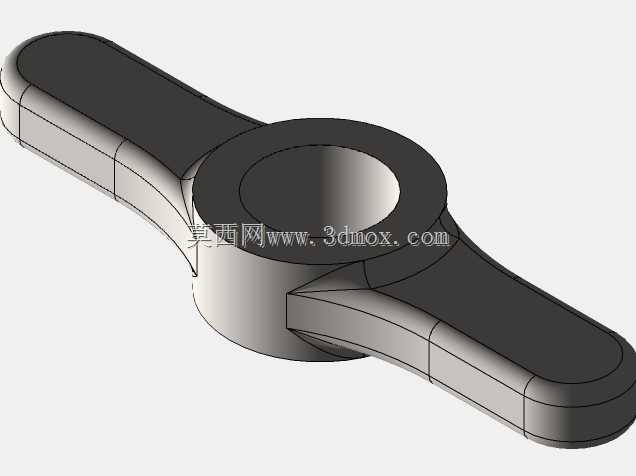

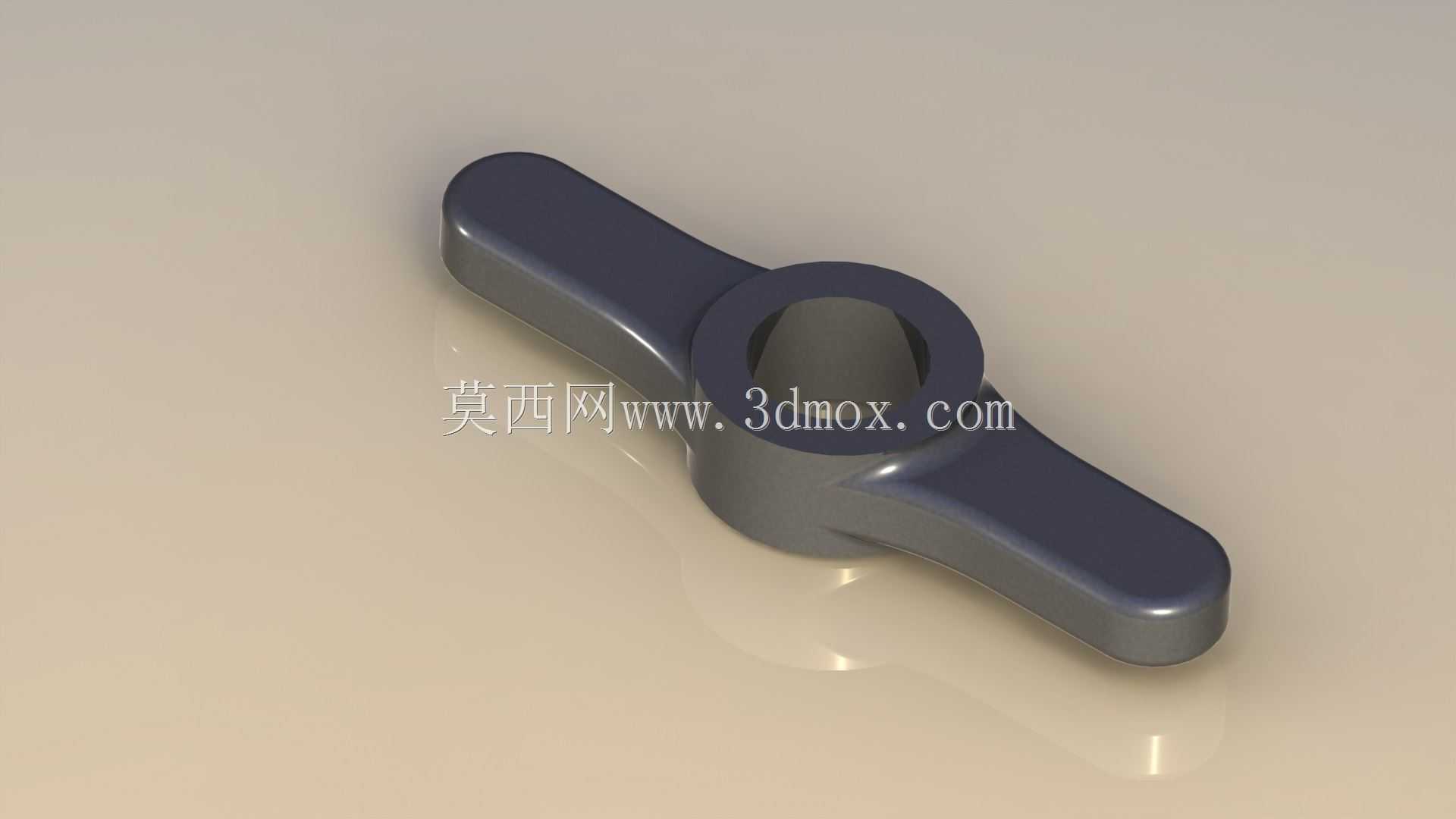

Kwikstage脚手架底座千斤顶配套轴环结构

　　在建筑施工支撑体系里，Kwikstage模块化脚手架的底座调节单元是保障架体整体承重稳定性的核心部件，这款轴环正是配套底座千斤顶使用的关键限位受力构件，日常作业中主要承担调节螺杆的轴向限位、载荷传递以及操作施力的功能。从实际施工现场的使用场景来看，这类轴环会套在底座千斤顶的调节螺杆上，位于调节螺母与底座承托板之间，当脚手架立杆架设完成后，施工人员通过扳动轴环两侧的翼状手柄，就可以带动调节螺母转动，实现底座支撑高度的微调，抵消地面不平整带来的架体高差，确保整个脚手架体系的水平度与载荷均匀分布，避免局部应力集中引发的架体失稳风险。

　　从结构设计逻辑来看，这款轴环采用了对称双翼式的外形结构，中间为带贯通内孔的环形基体，内孔尺寸与千斤顶调节螺杆的外径做间隙配合设计，既保证轴环可以在螺杆上顺畅转动，又不会出现过大的径向晃动，避免施力时出现偏载。两侧延伸的翼板做了圆弧过渡处理，与环形基体的衔接位置做了加厚设计，这是因为人工扳动翼板施力时，衔接位置会承受较大的弯曲应力，加厚过渡可以有效降低应力集中系数，避免长期反复施力后出现根部断裂的问题。翼板的末端做了圆角钝化处理，没有尖锐棱角，一方面可以避免施工操作时划伤手部，另一方面也能减少构件堆放、运输过程中因碰撞产生的变形。

　　从安装边界与尺寸适配角度来说，轴环的内孔直径需要严格匹配对应规格千斤顶调节螺杆的螺纹大径，通常适配常用的Kwikstage脚手架底座螺杆时，内孔公差控制在H8级别，既保证转动灵活性，又不会因间隙过大导致调节时出现晃动感。环形基体的厚度需要匹配调节螺母的承压面尺寸，确保轴环与螺母接触时承压面完全贴合，避免点接触或局部接触导致的压溃变形。两侧翼板的总长度经过人体工程学优化，长度过短会导致施力时力臂不足，操作费力，长度过长则会增加构件整体重量，同时容易在架体搭设过程中与周边杆件发生干涉，常规适配3吨级底座千斤顶的轴环，两翼总长度控制在120mm到150mm区间，既满足手动施力的力矩需求，也不会出现安装干涉问题。翼板的厚度根据额定承重载荷做匹配设计，按照脚手架施工规范要求，底座千斤顶的额定承重通常在30kN到50kN区间，轴环在调节过程中需要承受螺母传递的轴向反力，同时承受扳动时的弯曲力矩，因此翼板厚度通常不小于8mm，保证施力时不会出现明显的形变。

　　从功能特性层面来说，这款轴环除了作为施力构件带动调节螺母转动之外，还兼具轴向限位的辅助作用，当调节到指定高度后，轴环可以紧贴调节螺母下端面，配合防松垫片起到一定的防松效果，减少施工过程中因震动、载荷波动导致的螺母回转松动问题。轴环的整体表面做了发黑防锈处理，适应施工现场潮湿、多粉尘的复杂工况，避免长期使用后出现锈蚀卡滞，保证高度调节操作的顺畅性。在实际建模过程中，需要重点关注环形基体与翼板衔接位置的圆角过渡参数，通常圆角半径不小于3mm，通过曲面顺滑过渡消除应力集中点，同时内孔的端面需要做倒角处理，方便轴环套装到螺杆上，也能避免端面毛刺划伤螺杆表面的螺纹。另外，翼板的握持面做了微弧处理，贴合手掌施力时的接触面形态，提升长时间操作的舒适度，减少施工人员的手部疲劳。在整套脚手架支撑体系中，这类轴环属于小尺寸但高频率使用的受力构件，其结构强度、尺寸精度直接影响底座调节的操作效率与架体支撑的安全性，设计时需要充分结合现场施工的操作习惯、载荷工况、安装空间等多维度因素，不能单纯追求轻量化而削减关键受力位置的结构尺寸，也不能过度设计导致构件笨重、材料浪费。
