Kwikstage脚手架配套悬挑支撑构件

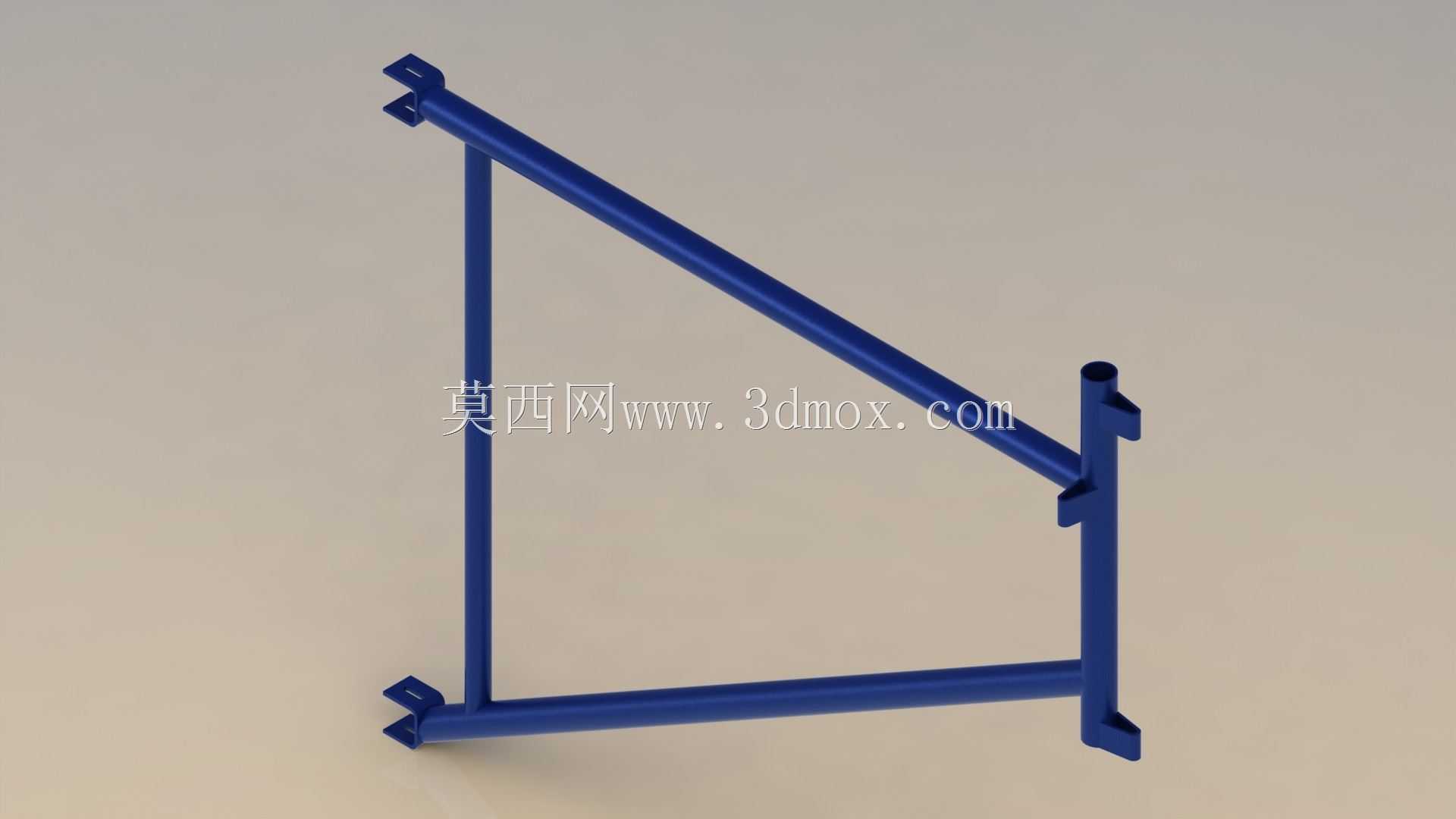

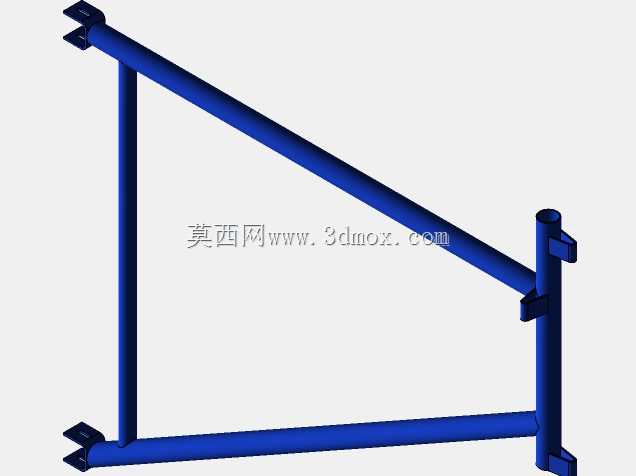

　　在建筑外架施工、模板支撑体系搭设、临时作业平台搭建的场景中，这类适配Kwikstage模块化脚手架的悬挑支撑构件，是实现架体局部外挑、拓展作业面、传递悬挑段荷载的核心受力部件。日常施工里，遇到建筑外立面局部突出、需要搭设卸料平台外伸段、或者架体需要避开外墙障碍物的工况，就需要这类悬臂支架作为过渡连接件，把悬挑段的竖向荷载、水平施工荷载可靠传递到主架体的立杆与横杆节点上，避免架体出现局部应力集中导致的失稳风险。从功能特性上看，该构件采用三角形稳定受力结构，由上下两根水平连接杆件、一根竖向立杆、以及一根斜向受压支撑杆件焊接组成，所有杆件均采用脚手架通用的圆形管材制作，

　　杆件两端的连接卡扣完全适配Kwikstage脚手架的标准立杆插孔与横杆连接位，安装时不需要额外的螺栓紧固或者焊接作业，直接将端部的卡舌卡入立杆对应的定位孔内，再通过架体自带的楔形插销锁定即可完成固定，单人即可完成安装作业，适配高空作业的快速搭设需求。设计过程中，首先要匹配Kwikstage脚手架的标准立杆间距、连接孔位的中心距尺寸，确保支架上下端的连接卡舌能够精准嵌入立杆的预留连接位，不会出现安装错位或者间隙过大导致的晃动问题；斜杆的角度设置经过受力验算，既要保证悬挑段的承重能力满足施工荷载要求，也要避免斜杆角度过陡或者过缓导致的杆件受力不合理，三角形结构的设计能够让竖向荷载通过斜杆转化为轴向压力，传递到下部的主架体横杆上，

　　减少连接节点的剪切受力，提升整体结构的安全冗余。从安装边界来看，该支架的悬挑长度适配常规脚手架步距下的外挑需求，安装时上下两个连接端需要分别固定在相邻两步架的立杆节点上，禁止固定在横杆非节点位置，避免横杆受弯过载；支架安装完成后，悬挑端铺设的脚手板荷载、作业人员与施工工具的总荷载不能超过构件的设计承重阈值，同时同一立面相邻的悬臂支架需要保持统一的安装间距，配合横向水平杆形成连续的作业面支撑，避免出现单支架受力过大的情况。构件的所有连接卡舌均采用与管材同厚度的钢材冲压成型，焊接位置采用满焊工艺，焊后做打磨除锈与表面涂装处理，既能够保证连接部位的抗剪强度，也能适应施工现场露天存放、雨淋日晒的使用环境，减少锈蚀带来的强度衰减。实际使用中，

　　这类悬臂支架除了用于外架悬挑作业面搭设，还可以作为脚手架侧边的小型物料临时放置架的支撑构件，或者用于临边防护栏的外挑固定，适配多种模块化脚手架的临时拓展需求，相比传统采用钢管扣件绑扎的悬挑支撑，这种标准化的预制构件不需要现场切割、调整扣件扭矩，安装效率更高，受力状态更明确，能够减少现场搭设的人为误差带来的安全隐患，也便于脚手架材料的统一周转管理，进场验收时只需要检查焊接部位是否有开裂、卡舌是否有变形即可，不需要额外做扣件扭矩检测，能够大幅提升架体搭设的验收效率。在建模过程中，需要严格还原杆件的管径、壁厚参数，以及端部卡舌的外形尺寸、定位孔的中心距，确保模型导出的工程图能够直接用于构件的预制加工，同时要还原三角形结构的杆件连接位置，避免建模时出现杆件错位、焊接位置偏移的问题，保证加工出来的构件能够和标准Kwikstage脚手架杆件完美适配，不需要现场二次修整。
