机械安装用异形支撑连接座结构设计

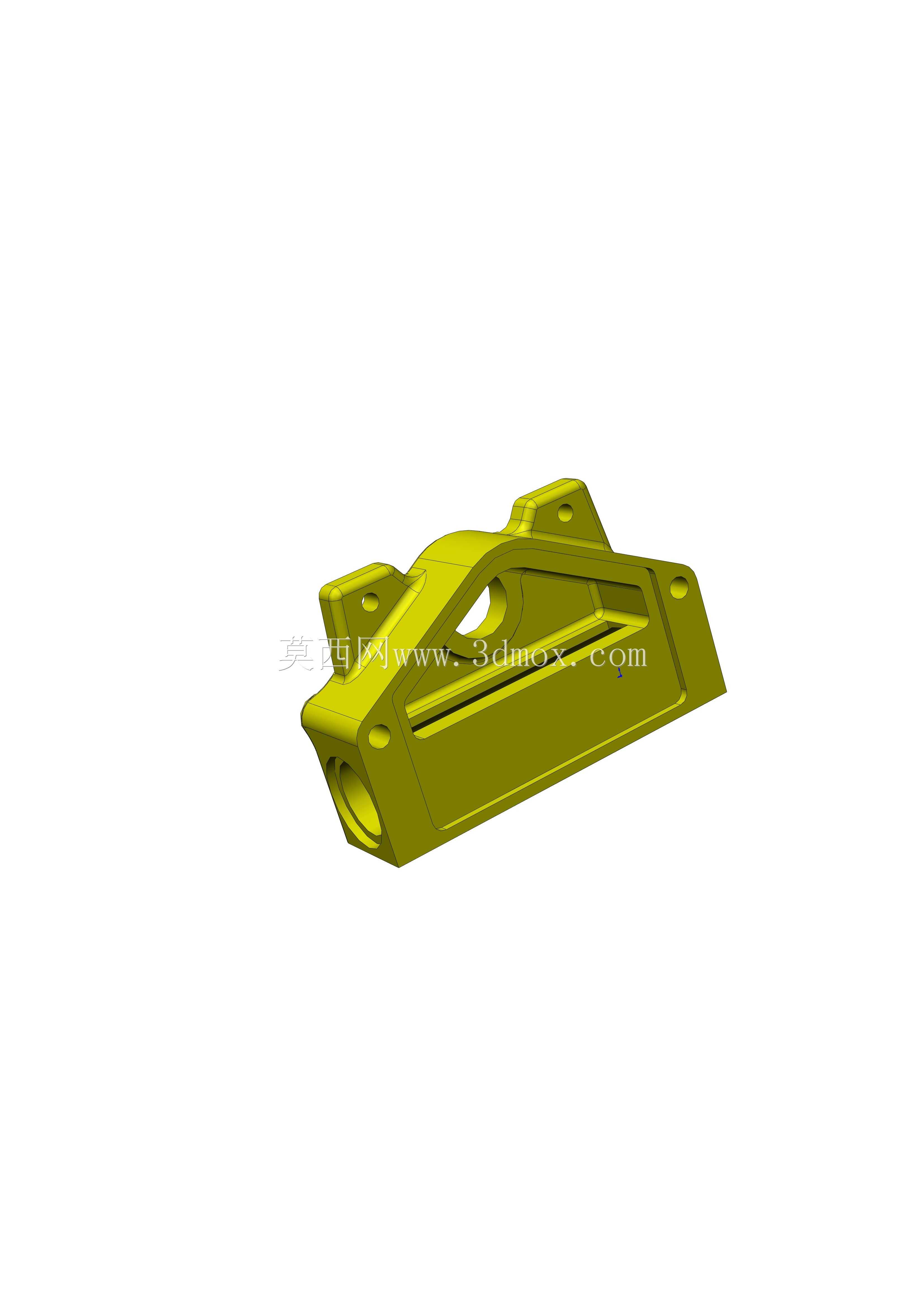

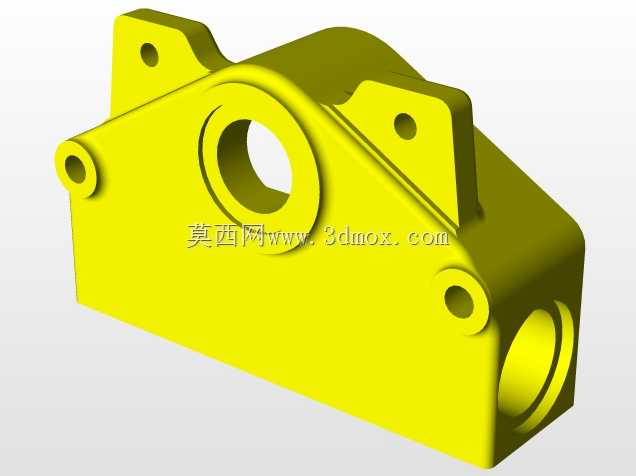

　　这类异形支撑连接座多应用在重载机械设备的机架拼接、工装夹具的定位模块、特种作业装备的受力转接部位，日常工况下需要同时承担多方向的剪切力与轴向拉压载荷，部分安装在振动工况设备上的同类型构件，还要兼顾抗疲劳性能，避免长期交变载荷下出现应力开裂。从结构上看，该构件采用一体化铸造成型后机加工的工艺路线，主体为带斜向加强筋的槽型结构，两侧延伸出带安装孔的固定耳板，耳板上的沉孔设计可以让螺栓安装后端面保持齐平，不会突出构件表面干涉周边其他部件的装配。中部的镂空减重孔并非随意开设，位置刚好选在非主要受力的中性层区域，在不降低整体结构强度的前提下，有效降低了构件自重，也减少了铸造过程中厚大截面容易出现的缩孔、缩松缺陷。

　　构件上的多个安装孔位有明确的位置度公差要求，其中两个同轴的通孔用于穿装定位销轴，和相邻构件形成铰接配合，孔的内壁需要做铰孔处理保证表面粗糙度，减少销轴转动过程中的磨损，延长构件的使用寿命。设计这类构件的时候，首先要根据实际安装空间确定整体的外轮廓边界，不能超出周边部件的运动包络范围，尤其是斜向延伸的支撑板部分，要提前核对相邻运动部件的行程轨迹，预留足够的安全间隙，避免运行过程中发生碰撞。受力分析阶段要把实际工况下的最大载荷、冲击系数都纳入计算，加强筋的厚度和主体壁厚的比例控制在1:1.2左右，避免壁厚差过大导致铸造冷却过程中出现变形、裂纹。安装耳板的厚度要根据螺栓的规格来确定，保证螺栓拧紧后耳板不会出现压溃变形，

　　耳板根部和主体连接的位置做了大圆角过渡，分散应力集中，避免长期受力后从根部断裂。构件的底部安装面是主要的定位基准面，加工时需要保证平面度要求，安装后能和贴合面完全接触，不会出现翘虚导致的受力不均。侧面的几个小螺纹孔用于安装附属的管线固定卡、传感器支架这类小型辅件，孔的深度做了严格控制，不会钻通主体壁厚影响结构强度。在实际装配场景中，这类连接座往往是两个或多个配合使用，分别固定在两个需要相对位置调整的构件上，中间通过销轴或者调节螺杆连接，实现设备部件的位置微调或者角度调整，部分用在农业机械、工程机械上的同类型构件，表面还会做喷塑或者镀锌处理，提升户外工况下的防锈耐腐蚀能力。建模过程中要注意拔模角度的设置，

　　所有非加工面都要预留符合铸造工艺要求的拔模斜度，加工面要预留足够的机加工余量，同时要核对所有安装孔的中心距尺寸，和配对构件的孔位完全匹配，避免装配时出现孔位错位无法安装的问题。对于需要做轻量化优化的场景，可以在保证强度的前提下对非受力区域做进一步的拓扑优化，去掉多余的材料，但要注意不能破坏主要的传力路径，尤其是加强筋的走向要和主受力方向保持一致，最大化材料的利用率。
