带侧凸定位柱的圆形塑料端盖结构

　　这类带侧凸定位柱的圆形塑料端盖，常应用在小型流体管路末端封堵、低压容器端口防护、小型机电设备壳体端封场景中，日常在民用净水设备管路、小型气动回路终端、儿童电子玩具的电池仓封盖、低压塑料罐体端口都能见到同结构设计的身影。从实际使用需求出发，这类端盖首先要满足与对接端口的快速定位装配，不需要额外复杂紧固件就能实现初步卡合固定，降低装配环节的工时消耗，适配流水线批量组装的作业节奏。设计阶段首先确定主体的圆盘形基础结构，圆盘厚度根据实际承压需求设定，常规低压工况下厚度控制在3-5mm即可满足结构强度要求，避免过厚导致的材料浪费与成型周期延长，也不会因为壁厚不足出现装配后翘曲变形的问题。中心位置的通孔是为了适配管路穿接或者操作杆件穿过的需求，

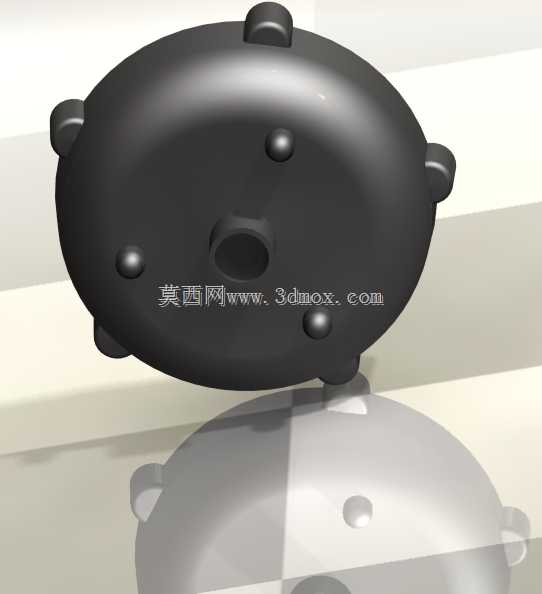

　　通孔的内径公差按照IT12级精度控制，既保证穿接部件的活动间隙，又不会因为间隙过大出现晃动偏移，通孔边缘做0.5mm的圆角过渡，避免应力集中导致的通孔根部开裂，同时也能去除注塑成型后的飞边毛刺，防止装配时割伤操作人员。圆盘端面分布的三个小型半球形凸点，是装配时的预紧定位结构，当端盖压入对接端口时，这三个凸点会先与对接面的对应凹槽卡合，实现周向定位，防止端盖安装后出现周向转动，保证中心通孔与对接部件的同轴度，半球形的结构设计也能让压入过程更顺滑，不需要过大的压装力就能完成装配，降低装配作业的劳动强度。圆盘侧缘均匀分布的四个块状凸耳，是端盖与对接部件的轴向限位结构，每个凸耳的厚度与圆盘主体厚度保持一致，

　　凸耳的外伸长度根据对接卡槽的深度设定，装配时凸耳卡入对接件的侧卡槽内，实现轴向的限位固定，防止端盖受内部压力或者外力拉扯出现脱落，凸耳与圆盘主体的连接位置做R2的圆角过渡，避免注塑成型时出现缩痕，同时提升连接位置的结构强度，承受轴向拉力时不会出现凸耳断裂的问题。设计过程中需要重点关注安装边界的尺寸控制，圆盘的外径要比对接端口的内径小0.2-0.3mm，保证端盖可以顺利放入端口内部，侧缘凸耳的外轮廓直径要比对接卡槽的内径大0.1mm，依靠塑料本身的弹性变形实现卡紧固定，不需要额外添加粘接剂或者紧固件就能满足常规工况下的固定需求。这类塑料件采用注塑工艺成型，材料一般选用ABS或者PP材质，根据使用场景的耐温、耐腐需求调整材料配方，

　　比如接触饮用水的场景选用食品级PP材质，有一定强度要求的场景选用增韧ABS材质。成型时要注意凸耳与半球凸点位置的排气设计，避免出现填充不足、缺料的问题，所有棱角位置都做圆角过渡，既提升结构强度，也能避免注塑件出现应力开裂的问题。实际装配测试中，这类结构的端盖可以实现徒手压装，不需要借助专用工具，拆卸时也只需要用平口工具撬动凸耳间隙就能完成拆卸，后期维护更换十分便捷，在批量生产的民用机电、小型流体设备中应用十分广泛，能够在满足结构功能需求的前提下，最大程度控制生产与装配成本，适配大规模量产的制造需求。
